1.

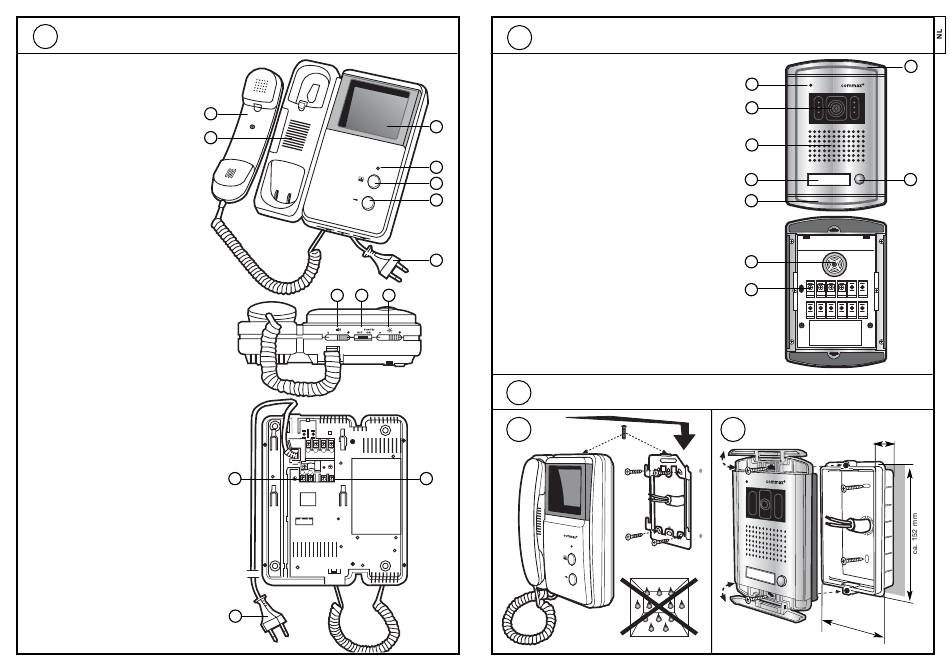

Technische uitrusting

1.) Hoorn
Maakt de spreekverbindig met
deurstation mogelijk
1
2.) Luidspreker
Gong klinkt 2x als een bezoeker
2
de beltoets aan de
buiteneenheid activeert
3.) Monitor
Z/W formaat 4"
4.) Bedrijfsindicatie
Licht op als het systeem
operationeel is
5.) Monitortoets
Bij actevering wordt de buitencamera
ingeschakeld, het beeld wordt
overgedragen naar de monitor
6.) Deuropener
Toets voor het openen van de deur
7.) Netstekker
Voor de aansluiting van het apparaat
aan het stroomnet / 230 V wissel-
spanning)
8.) Volumeregelaar gong
9.) AAN/UIT-schakelaar
Voor de videoparlofoon
10.) Helderheidregelaar
Voor de instelling van de helderheid
van de monitor
11.) Aansluitklemmen
Voor camera DRC-2BAN
12.) Aansluitklemmen
Voor deuropener (optie)
DPV-2ME
8 9 10
1 2 3 4
1 2
11
7
1a
Technische uitrusting
1.) Microfoon
2.) Cameraobjectief
1,3" CCD z/w
3.) Luidspreker
3
Spraakoverdracht naar het
deurstation
4.) Verlicht naambordje
4
5 5.) Afdekklep
Voor het verbergen van de
6
bevestiging aan de behuizing op
de muur
6.) Beltoets
Genereert belsignalen en activeert
7
tegelijkertijd de camera (beeld
verschijnt op de monitor)
7.) Horizontale en verticale
instelmogelijkheid van de camera
8.) Aansluitklemmen
Voor de bedrading met de
monitor DPV-2ME
2.
Montage
2a
12
DRC-2BAN
1
2
3
4
5
7
8
1 2 3 4 5 6
7 8 9 10 11 12
2b
ca. 40 mm
ca. 98 mm
5
6
