GEV ComBoy commax DPV-2ME Montageanleitung Seite 13

3.

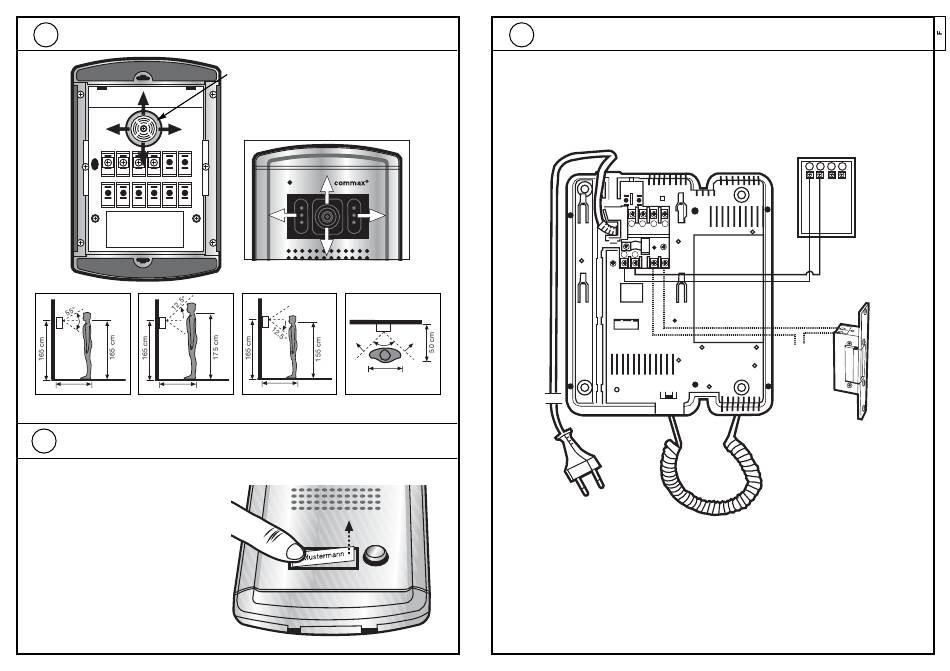

Réglage de la caméra
1 2 3 4 5 6
7 8 9 10 11 12
50 cm 50 cm
Position normale Inclinaison vers le haut
4.
Protection de la plaque de nom
Changez la protection de la plaque
de nom en pressant sur une extrémite.
Pour la réinsérer, procéder dans le
sens contraire.
DRC-2BAN
Pour adapter l'angle de la caméra dans
une position supérieure, inférieure ou
latérale, on peut faire pivoter
l'objectif/l'élément DEL.
68°
12,5° 12,5°
46 cm
50 cm
Inclinaison ver le bas Angle de prise de vue
5.
Câblage
écran
DPV-2ME
1 2 3 4
1 2
prise secteur
camera/appareil extérieur
DRC-2BAN
1 2 3 4
bloc
d'alimen-
tation
(option)
gâche de porte
(option)
