6.
Caractéristiques techniques
Caméra/platine DRC-2BAN
Capteur d'image
Gamme de température
Dimensions
Distance max. caméra-écran
Ecran/combiné DPV-2ME
Diagonale
Dimensions
Puissance
Câblage
Conformité
Sous réserve de modifications techniques et optiques sans avis préalable.
Remarque de sécurité:
Ne faites marcher l'écran et la caméra que dans une
pièce non humide et ne les exposez pas aux gouttes
ou projections d'eau. Par ailleurs, veillez à ce que les
orifices de ventilation ne soient pas recouverts par
des objets, des rideaux par ex..
7.
Accessoires
Ecran Combiné
DPV-2ME DP-2VS
Réf: 008601 Réf.: 008649
1/3" CCD noir/blanc
-10°C à +40°C
env. H 18,7 x L 12,3 x P 1,7 cm
env. 100 m pour 0,8 mm 2
4" noir/blanc
env. H 22,8 x L 19,5 x P 6,8 cm
env. 24 W / 5 W en veille
2 fils (fil de la sonnette existant)
+ évent. 2 fils pour gâche de porte
TÜV/GS, CE
Gong Gâche de porte
+ bloc d'alimentation
DC-2D
Réf: 009479A différents modèles
disponibles comme
accessoires

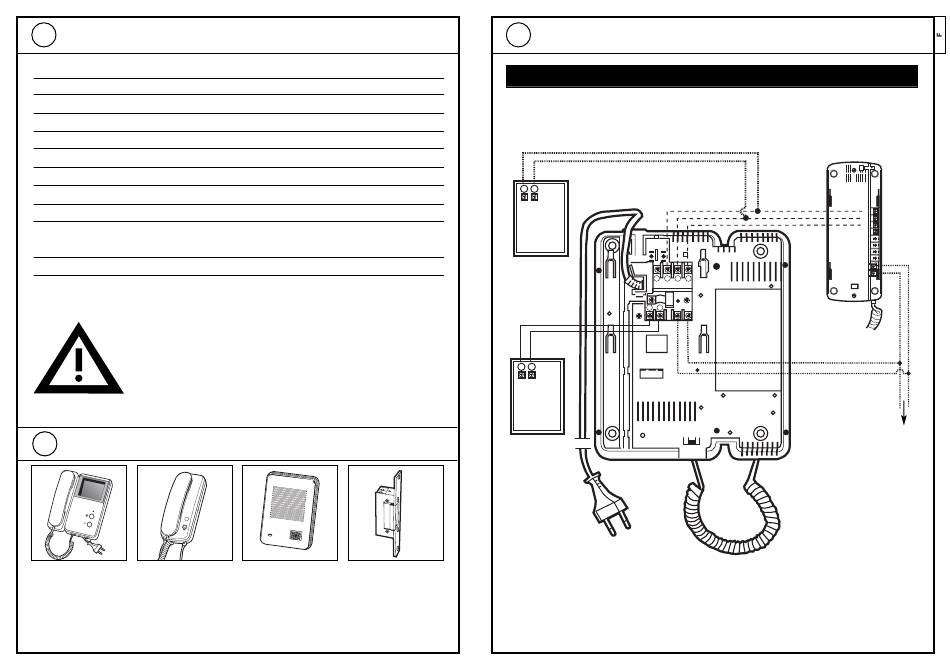

8.

Raccordement des accessoires

Option 1: caméra + 1 écran + 1 poste mural + gong
1 2
gong
externe
1 2 3 4
DC-2D
1 2
1 2
camera/
appareil
extérieur écran
DRC-2BAN DPV-2ME
prise secteur
Vous trouverez le raccordement de la gâche de porte et du bloc d'alimentation
sous (5) Câblage.
1
2
3
4
S1
S2
prise secteur
vers gâche de
porte
