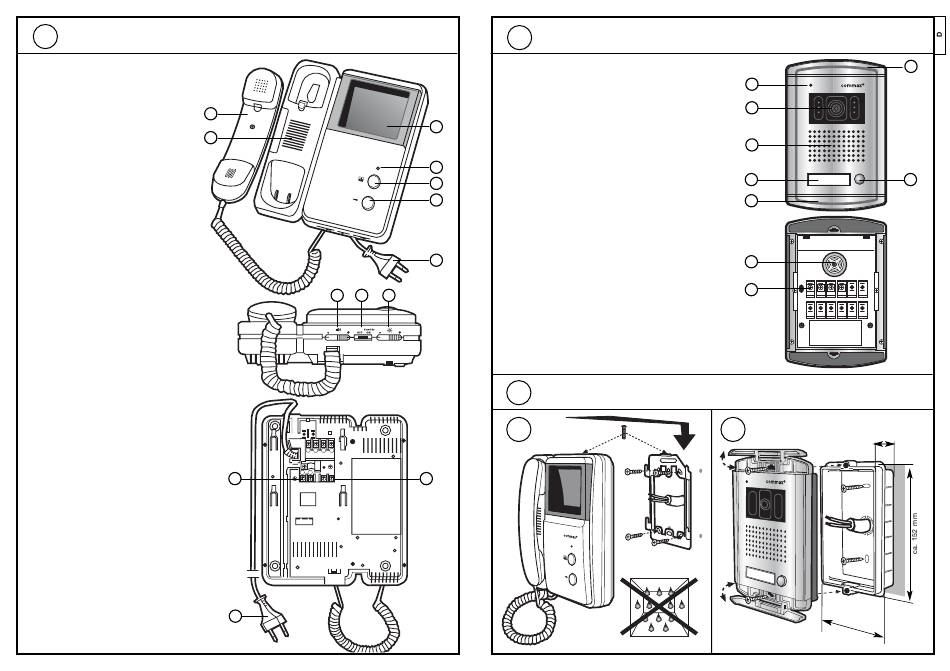

Technische Ausstattung - GEV ComBoy commax DPV-2ME Montageanleitung

1.

Technische Ausstattung

1.) Hörer
Ermöglicht die Sprachverbindung
mit der Türstation
1
2.) Lautsprecher
Gong ertönt 2x, wenn ein
2
Besucher die Ruftaste an der
Außeneinheit betätigt
3.) Monitor
S/W Format 4"
4.) Betriebsanzeige
Leuchtet, wenn das System in
Betriebsbereitschaft ist
5.) Monitor Taste
Bei Betätigung wird die Außen-
kamera eingeschaltet, das Bild
wird auf den Monitor übertragen
6.) Türöffner
Taste zum Öffnen der Tür
7.) Netzstecker
Zum Anschluß des Gerätes an das
Stromnetz
(230 V Wechselspannung)
8.) Lautstärkeregler Gong
9.) EIN/AUS-Schalter
Für die Video-Türsprechanlage
10.) Helligkeitsregler
Zum Einstellen der Bildhelligkeit
des Monitors
11.) Anschlußklemmen
Für Kamera DRC-2BAN
12.) Anschlußklemmen
Für Türöffner (Option)
DPV-2ME
8 9 10
1 2 3 4
1 2
11
7
1a
Technische Ausstattung
1.) Mikrofon
2.) Kameraobjektiv
1,3" CCD s/w
3.) Lautsprecher
3
Sprachübertragung an die Türstation
4.) Beleuchtetes Namensschild
4
5.) Abdeckklappe
5
Zum Verdecken der Befestigung
am Unterputzgehäuse
6
6.) Ruftaste
Löst Klingelzeichen aus und aktiviert
gleichzeitig die Kamera
(Bild erscheint auf dem Monitor)
7
7.) Horizontale und vertikale
Einstellmöglichkeit der Kamera
8.) Anschlußklemmen
Für die Verdrahtung mit dem
Monitor DPV-2ME
2.
Montage
2a
12
DRC-2BAN
1
2
3
4
5
7
8
1 2 3 4 5 6
7 8 9 10 11 12
2b
ca. 40 mm
ca. 98 mm
5
6
