3.

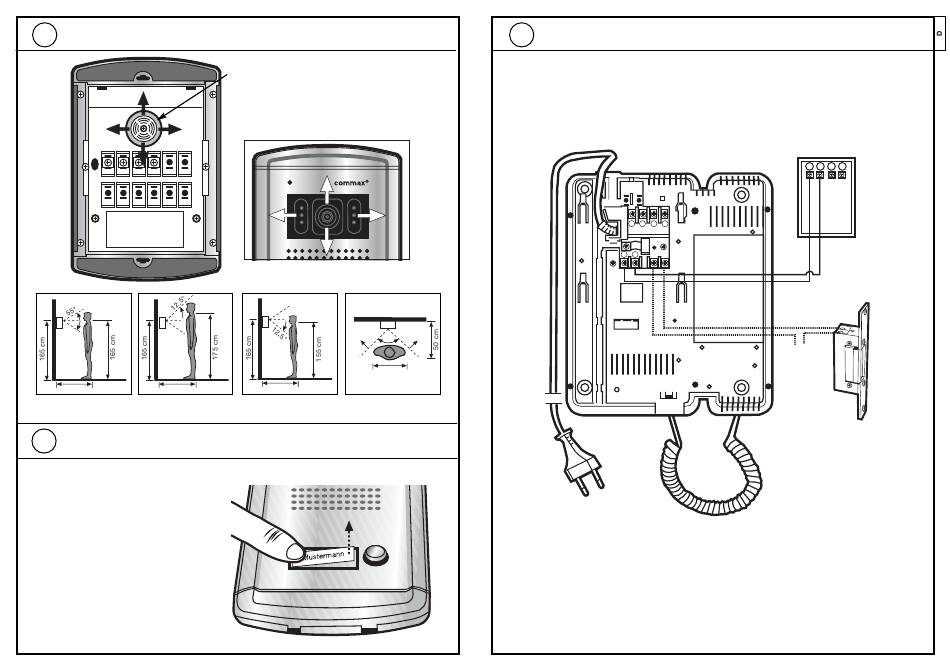

Einstellung der Kamera

1 2 3 4 5 6
7 8 9 10 11 12
50 cm 50 cm
Normal Position Neigung nach oben
4.

Namensschildabdeckung

Wechseln der Namensschild-
abdeckung durch seitliches Herunter-
drücken der Abdeckung möglich.
Danach Plastikabdeckung nach oben
herausziehen. Das Einsetzen dieser
Abdeckung erfolgt in umgekehrter
Reihenfolge.
DRC-2BAN
Das Objektiv / LED-Element
kann zur Anpassung des Kamerawinkels
in eine obere, untere oder seitliche
Position geschwenkt werden.
68°
12,5° 12,5°
46 cm
50 cm
Neigung nach unten Aufnahmewinkel
seitlich
5.
Verdrahtung
Monitor
DPV-2ME
1 2 3 4
1 2
Netzstecker
Kamera/Außengerät
DRC-2BAN
1 2 3 4
externes
Netzgerät
(Option)
Türöffner
(Option)
