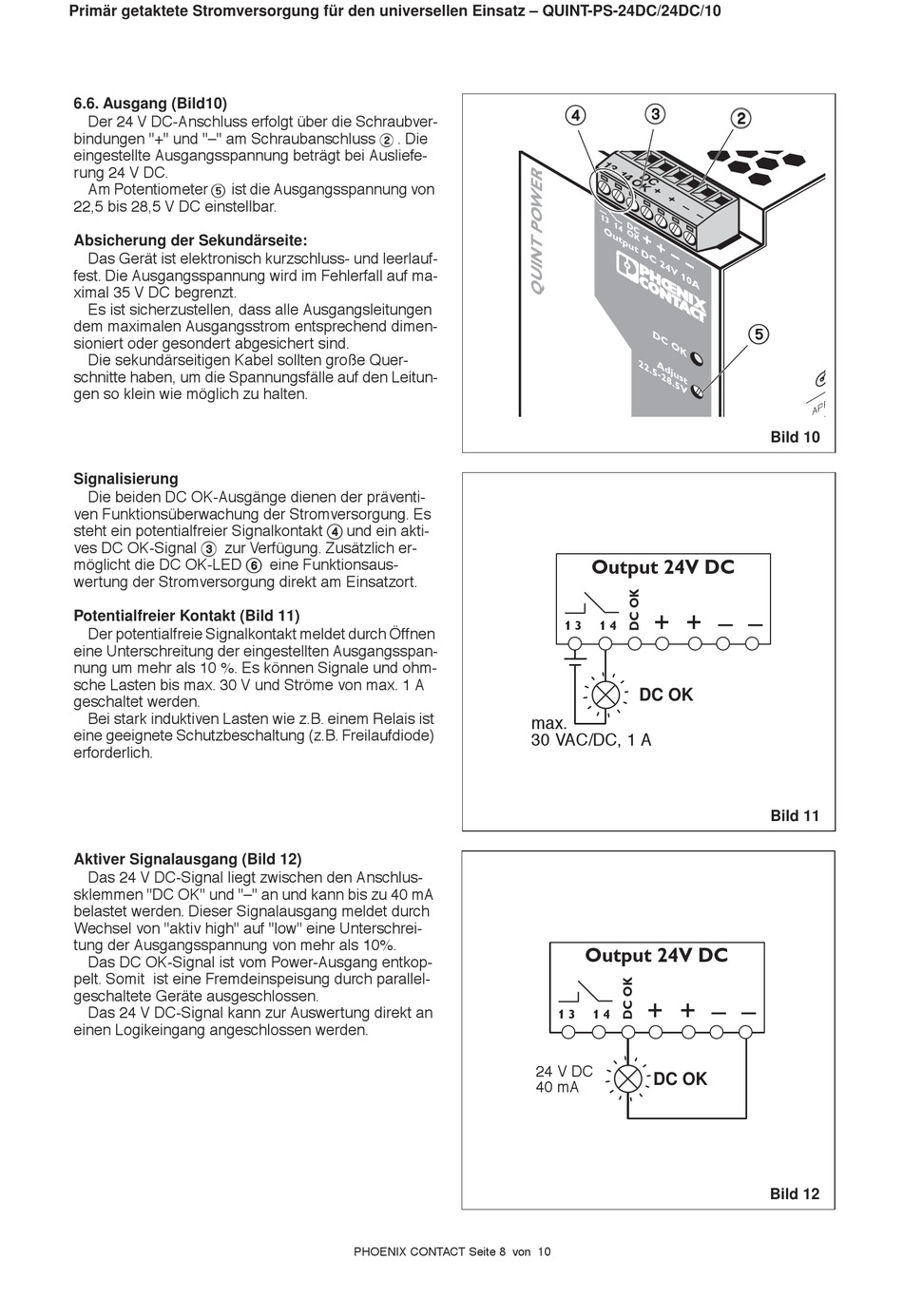

Primär getaktete Stromversorgung für den universellen Einsatz – QUINT-PS-24DC/24DC/10
6.6. Ausgang (Bild10)
Der 24 V DC-Anschluss erfolgt über die Schraubver-
bindungen "+" und "–" am Schraubanschluss
eingestellte Ausgangsspannung beträgt bei Ausliefe-
rung 24 V DC.
Am Potentiometer
ist die Ausgangsspannung von
5 5 5 5
22,5 bis 28,5 V DC einstellbar.
Absicherung der Sekundärseite:
Das Gerät ist elektronisch kurzschluss- und leerlauf-
fest. Die Ausgangsspannung wird im Fehlerfall auf ma-
ximal 35 V DC begrenzt.
Es ist sicherzustellen, dass alle Ausgangsleitungen
dem maximalen Ausgangsstrom entsprechend dimen-
sioniert oder gesondert abgesichert sind.
Die sekundärseitigen Kabel sollten große Quer-
schnitte haben, um die Spannungsfälle auf den Leitun-
gen so klein wie möglich zu halten.
Signalisierung
Die beiden DC OK-Ausgänge dienen der präventi-
ven Funktionsüberwachung der Stromversorgung. Es
steht ein potentialfreier Signalkontakt 4 4 4 4 und ein akti-
ves DC OK-Signal 3 3 3 3 zur Verfügung. Zusätzlich er-
möglicht die DC OK-LED 6 6 6 6 eine Funktionsaus-
wertung der Stromversorgung direkt am Einsatzort.
Potentialfreier Kontakt (Bild 11)
Der potentialfreie Signalkontakt meldet durch Öffnen
eine Unterschreitung der eingestellten Ausgangsspan-
nung um mehr als 10 %. Es können Signale und ohm-
sche Lasten bis max. 30 V und Ströme von max. 1 A
geschaltet werden.
Bei stark induktiven Lasten wie z.B. einem Relais ist
eine geeignete Schutzbeschaltung (z.B. Freilaufdiode)
erforderlich.
Aktiver Signalausgang (Bild 12)
Das 24 V DC-Signal liegt zwischen den Anschlus-
sklemmen "DC OK" und "–" an und kann bis zu 40 mA
belastet werden. Dieser Signalausgang meldet durch
Wechsel von "aktiv high" auf "low" eine Unterschrei-
tung der Ausgangsspannung von mehr als 10%.
Das DC OK-Signal ist vom Power-Ausgang entkop-
pelt. Somit ist eine Fremdeinspeisung durch parallel-
geschaltete Geräte ausgeschlossen.
Das 24 V DC-Signal kann zur Auswertung direkt an
einen Logikeingang angeschlossen werden.
. Die
2 2 2 2
PHOENIX CONTACT Seite 8 von 10
3 3 3 3
4 4 4 4
1 3
1 4
D C
O
O
u t
+
K
p u
+ –
t D
C
–
2 4
V
1 0
A
D C
O
K
2 2
A d
. 5 -
j u
2 8
s t
. 5 V
Output 24V DC
+ + – –
DC OK
max.
30 VAC/DC, 1 A
Output 24V DC
+ + – –
24 V DC
DC OK
40 mA
2 2 2 2
5 5 5 5
P
A P
Bild 10
Bild 11
Bild 12
