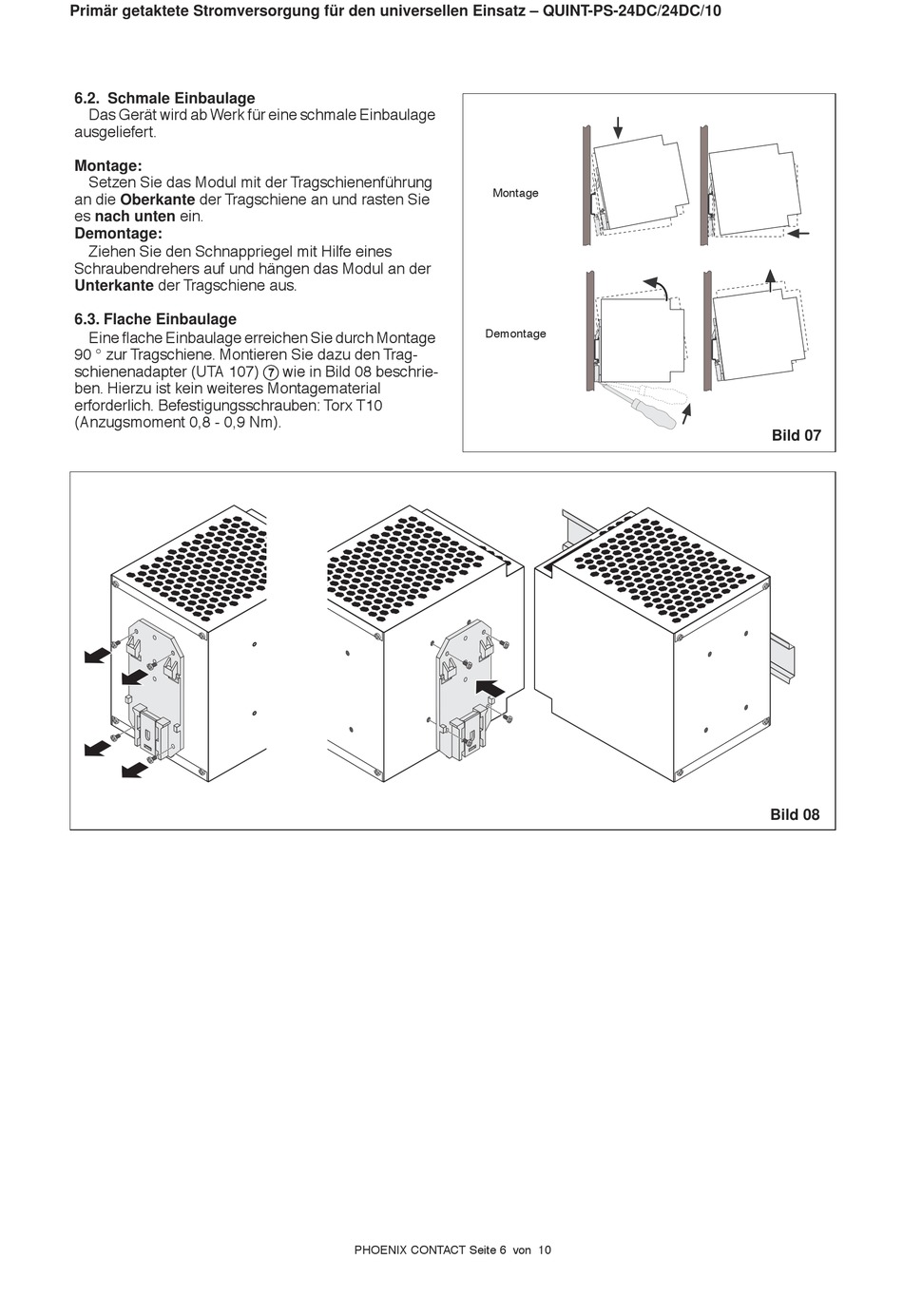

Primär getaktete Stromversorgung für den universellen Einsatz – QUINT-PS-24DC/24DC/10
6.2. Schmale Einbaulage
Das Gerät wird ab Werk für eine schmale Einbaulage
ausgeliefert.
Montage:
Setzen Sie das Modul mit der Tragschienenführung
an die Oberkante der Tragschiene an und rasten Sie
es nach unten ein.
Demontage:
Ziehen Sie den Schnappriegel mit Hilfe eines
Schraubendrehers auf und hängen das Modul an der
Unterkante der Tragschiene aus.
6.3. Flache Einbaulage
Eine flache Einbaulage erreichen Sie durch Montage
90 ° zur Tragschiene. Montieren Sie dazu den Trag-
schienenadapter (UTA 107) 7 7 7 7 wie in Bild 08 beschrie-
ben. Hierzu ist kein weiteres Montagematerial
erforderlich. Befestigungsschrauben: Torx T10
(Anzugsmoment 0,8 - 0,9 Nm).
Montage
Demontage
PHOENIX CONTACT Seite 6 von 10
Bild 07
Bild 08
