Technische Daten - Phoenix Contact QUINT-PS-24DC/24DC/10 Kurzbeschreibung

Primär g etaktete Str omver sor gung für den univer sellen Einsatz – Q UINT -PS-24DC/24DC/10

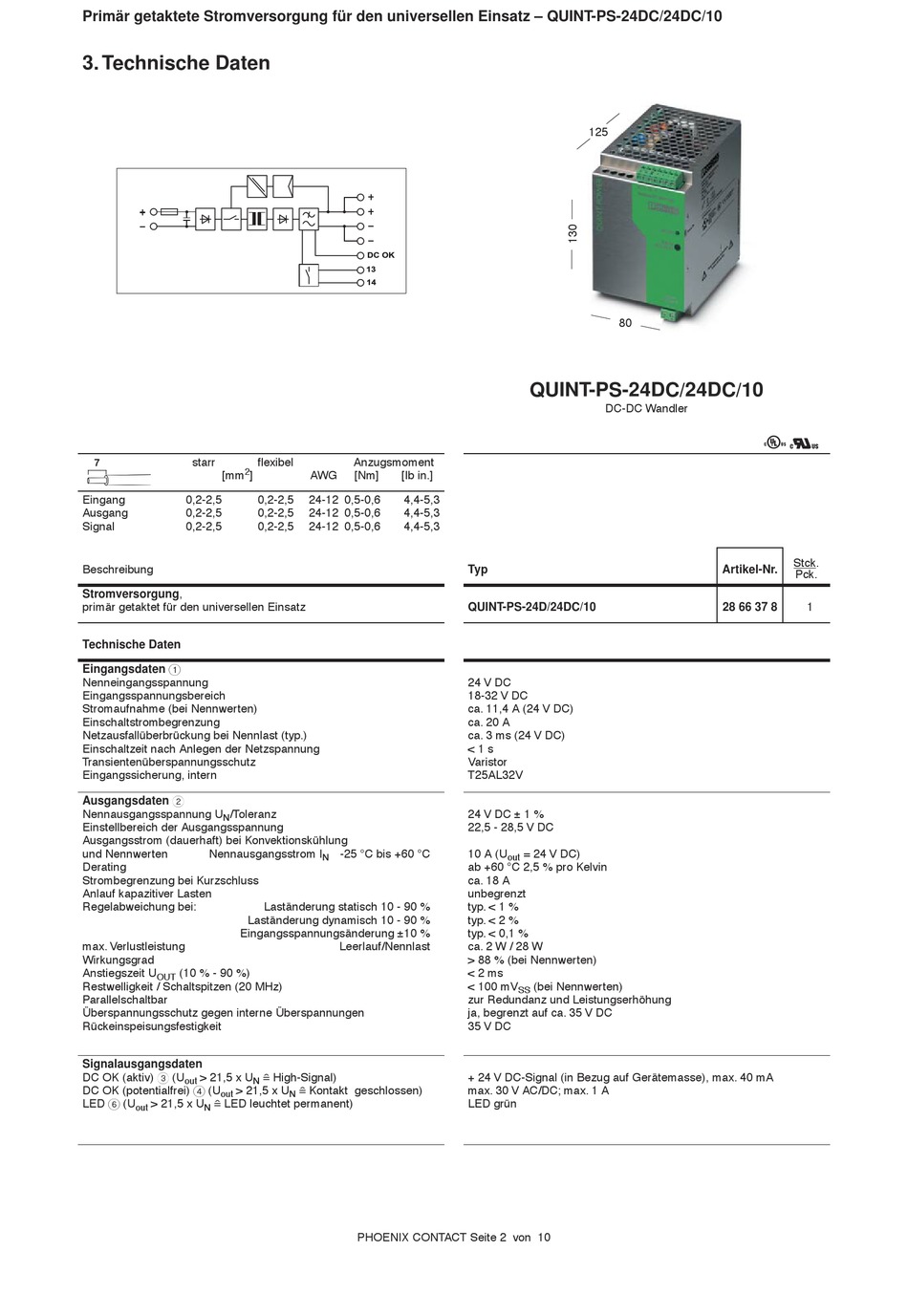

3. T ec hnisc he Daten
starr
7
2
[mm ]
Eingang 0,2-2,5
Ausgang 0,2-2,5
Signal 0,2-2,5
Beschreibung
Str omversorgung ,
primär getaktet für den universellen Einsatz
T echnische Daten
Eingangsdaten 1
Nenneingangsspann ung
Eingangsspannungsbereich
Stromaufnahme (bei Nennwerten)
Einschaltstrombegrenzung
Netzausfallüberbrückung bei Nennlast (typ.)
Einschaltzeit nach Anlegen der Netzspannung
Transientenüberspannungsschutz
Eingangssicherung, intern
A usgangsdaten 2
Nennausgangsspann ung U /T oleranz
N
Einstellbereich der Ausgangsspannung
Ausgangsstrom (dauerhaft) bei Konvektionskühlung
und Nennwerten Nennausgangsstrom I
Der ating
Strombegrenzung bei Kurzschluss
Anlauf kapazitiver Lasten
Regelabweichung bei:
Laständerung dynamisch 10 - 90 %
Eingangsspannungsänderung ±10 %
max. Verlustleistung
Wirkungsgrad
Anstiegszeit U (10 % - 90 %)
OUT
Restw elligkeit / Schaltspitzen (20 MHz)
Parallelschaltbar
Überspannungsschutz gegen interne Überspannungen
Rückeinspeisungsfestigkeit
Signalausgangsdaten
DC OK (aktiv) 3 (U > 21,5 x U
out N
DC OK (potentialfrei) 4 (U > 21,5 x U
out
= LED leuchtet permanent)
LED 6 (U > 21,5 x U
out N
D C O K
1 3
1 4
flexibel Anzugsmoment
AWG [Nm] [Ib in.]
0,2-2,5 24-12 0,5-0,6 4,4-5,3
0,2-2,5 24-12 0,5-0,6 4,4-5,3
0,2-2,5 24-12 0,5-0,6 4,4-5,3
-25 °C bis +60 °C
N
Laständerung statisch 10 - 90 %
Leerlauf/Nennlast
= High-Signal)
= Kontakt geschlossen)
N
PHOENIX CONT A CT Seite 2 v on 10
125
80
Q UINT-PS-24DC/24DC/10
DC-DC Wandler
T yp
Q UINT-PS-24D/24DC/10
24 V DC
18-32 V DC
ca. 11,4 A (24 V DC)
ca. 20 A
ca. 3 ms (24 V DC)
< 1 s
Varistor
T25AL32V
24 V DC ± 1 %
22,5 - 28,5 V DC
10 A (U = 24 V DC)
out
ab +60 °C 2,5 % pro Kelvin
ca. 18 A
unbegrenzt
typ. < 1 %
typ. < 2 %
typ. < 0,1 %
ca. 2 W / 28 W
> 88 % (bei Nennwerten)
< 2 ms
< 100 mV (bei Nennw erten)
SS
zur Redundanz und Leistungserhöhung
ja, begrenzt auf ca. 35 V DC
35 V DC
+ 24 V DC-Signal (in Bezug auf Gerätemasse), max. 40 mA
max. 30 V AC/DC; max. 1 A
LED grün
U u
Stck .
Artikel-Nr.
Pck.
28 66 37 8 1
