Primär getaktete Stromversorgung für den universellen Einsatz – QUINT-PS-24DC/24DC/10
6.4. Anschluss:
Das Gerät ist mit COMBICON-Steckverbindern aus-
gerüstet. Diese zuverlässige und montagefreundliche
Verbindungsart ermöglicht einen schnellen Gerätean-
schluss und eine sichtbare Trennung der elektrischen
Verbindung im Bedarfsfall.
Steckverbinder nur leistungslos betätigen!
Sie können folgende Kabelquerschnitte anschließen:
Starr
2
[mm
]
1 1 1 1
Eingang:
0,2-2,5
2 2 2 2
Ausgang:
0,2-2,5
3 3 3 3
Signal:
0,2-2,5
Für zuverlässigen und berührsiche-
ren Anschluss: Isolieren Sie die An-
schlussenden 7 mm ab!

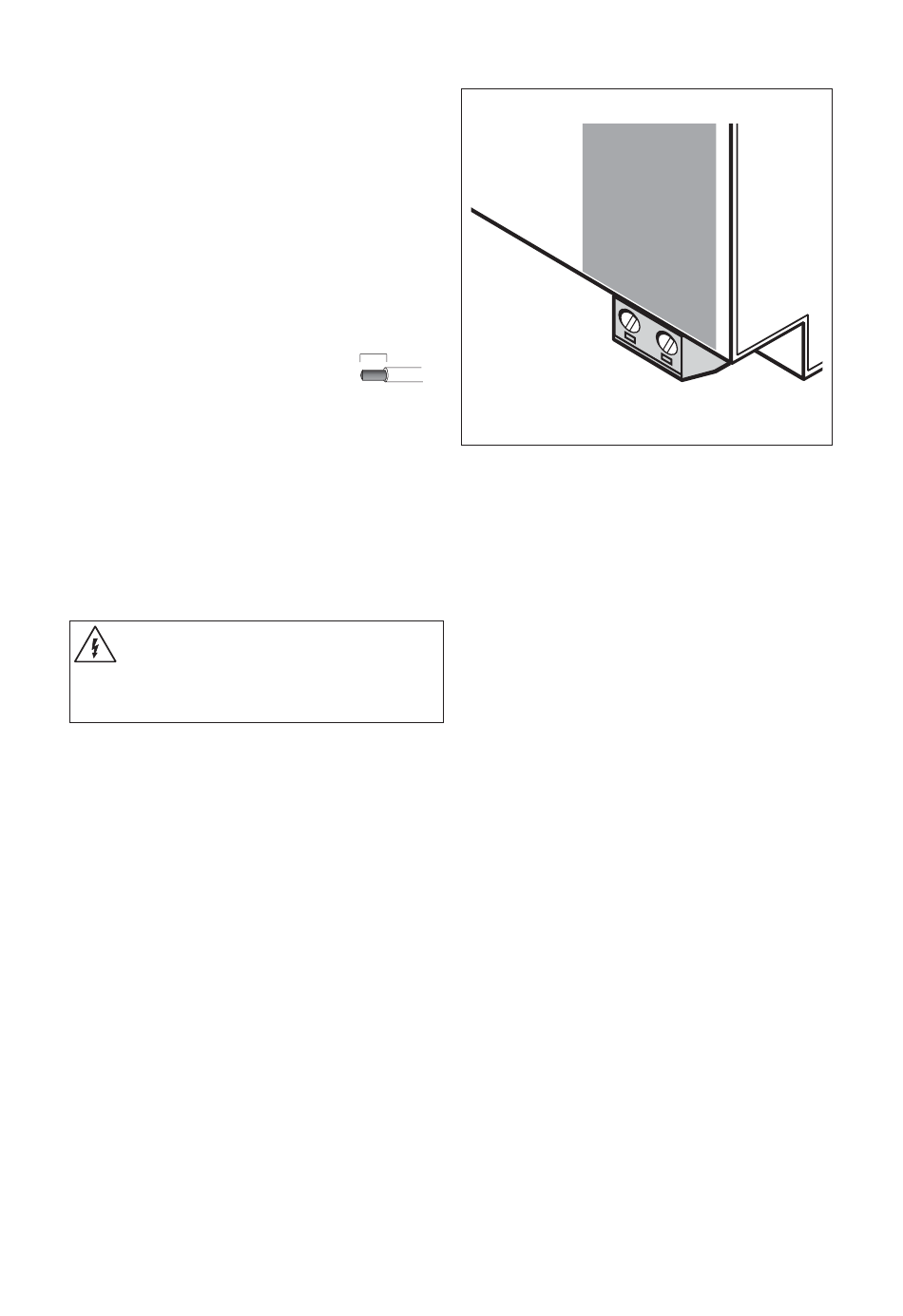

6.5. Eingang (
, Bild 09)
1 1 1 1
Der 24-V-DC-Anschluss erfolgt über die Schraubver-
bindungen „+" und „–".
Absicherung der Primärseite
Die Installation des Gerätes muss entsprechend den
Bestimmungen der EN 60 950 erfolgen.
Ein Geräteschutz ist nicht erforderlich, da eine inter-
ne Sicherung vorhanden ist.
Löst die interne Sicherung aus, liegt mit
hoher Wahrscheinlichkeit ein
Gerätedefekt vor.
In dem Fall ist eine Überprüfung des
Gerätes im Werk erforderlich!
Flexibel
AWG
Anzugsmoment
2
[mm
]
[Nm]
[Ib in.]
0,2-2,5
24-12 0,5-0,6
4,4-5,3
0,2-2,5
24-12 0,5-0,6
4,4-5,3
0,2-2,5
24-12 0,5-0,6
4,4-5,3
7 mm
PHOENIX CONTACT Seite 7 von 10
I n
p u
t
D C
2 4
+
V
–
Bild 09
