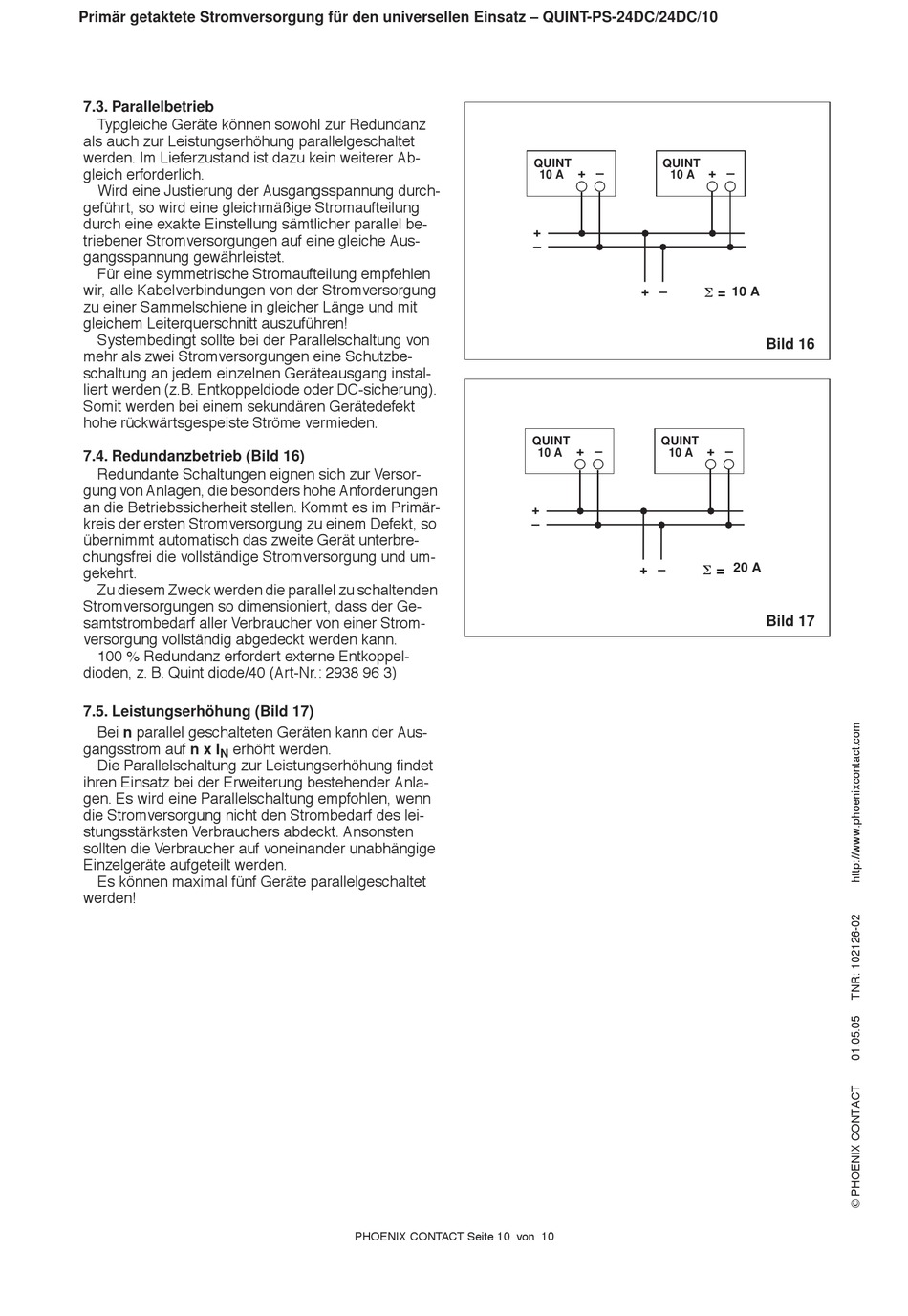

Primär getaktete Stromversorgung für den universellen Einsatz – QUINT-PS-24DC/24DC/10
7.3. Parallelbetrieb
Typgleiche Geräte können sowohl zur Redundanz
als auch zur Leistungserhöhung parallelgeschaltet
werden. Im Lieferzustand ist dazu kein weiterer Ab-
gleich erforderlich.
Wird eine Justierung der Ausgangsspannung durch-
geführt, so wird eine gleichmäßige Stromaufteilung
durch eine exakte Einstellung sämtlicher parallel be-
triebener Stromversorgungen auf eine gleiche Aus-
gangsspannung gewährleistet.
Für eine symmetrische Stromaufteilung empfehlen
wir, alle Kabelverbindungen von der Stromversorgung
zu einer Sammelschiene in gleicher Länge und mit
gleichem Leiterquerschnitt auszuführen!
Systembedingt sollte bei der Parallelschaltung von
mehr als zwei Stromversorgungen eine Schutzbe-
schaltung an jedem einzelnen Geräteausgang instal-
liert werden (z.B. Entkoppeldiode oder DC-sicherung).
Somit werden bei einem sekundären Gerätedefekt
hohe rückwärtsgespeiste Ströme vermieden.
7.4. Redundanzbetrieb (Bild 16)
Redundante Schaltungen eignen sich zur Versor-
gung von Anlagen, die besonders hohe Anforderungen
an die Betriebssicherheit stellen. Kommt es im Primär-
kreis der ersten Stromversorgung zu einem Defekt, so
übernimmt automatisch das zweite Gerät unterbre-
chungsfrei die vollständige Stromversorgung und um-
gekehrt.
Zu diesem Zweck werden die parallel zu schaltenden
Stromversorgungen so dimensioniert, dass der Ge-
samtstrombedarf aller Verbraucher von einer Strom-
versorgung vollständig abgedeckt werden kann.
100 % Redundanz erfordert externe Entkoppel-
dioden, z. B. Quint diode/40 (Art-Nr.: 2938 96 3)
7.5. Leistungserhöhung (Bild 17)
Bei n parallel geschalteten Geräten kann der Aus-
gangsstrom auf n x I
erhöht werden.
N
Die Parallelschaltung zur Leistungserhöhung findet
ihren Einsatz bei der Erweiterung bestehender Anla-
gen. Es wird eine Parallelschaltung empfohlen, wenn
die Stromversorgung nicht den Strombedarf des lei-
stungsstärksten Verbrauchers abdeckt. Ansonsten
sollten die Verbraucher auf voneinander unabhängige
Einzelgeräte aufgeteilt werden.
Es können maximal fünf Geräte parallelgeschaltet
werden!
PHOENIX CONTACT Seite 10 von 10
QUINT
QUINT
+ –
10 A
10 A
+
–
+
–
QUINT
QUINT
+ –
10 A
10 A
+
–
+
–
Σ =
+ –
10 A
Σ =
Bild 16
+ –
20 A
Bild 17
