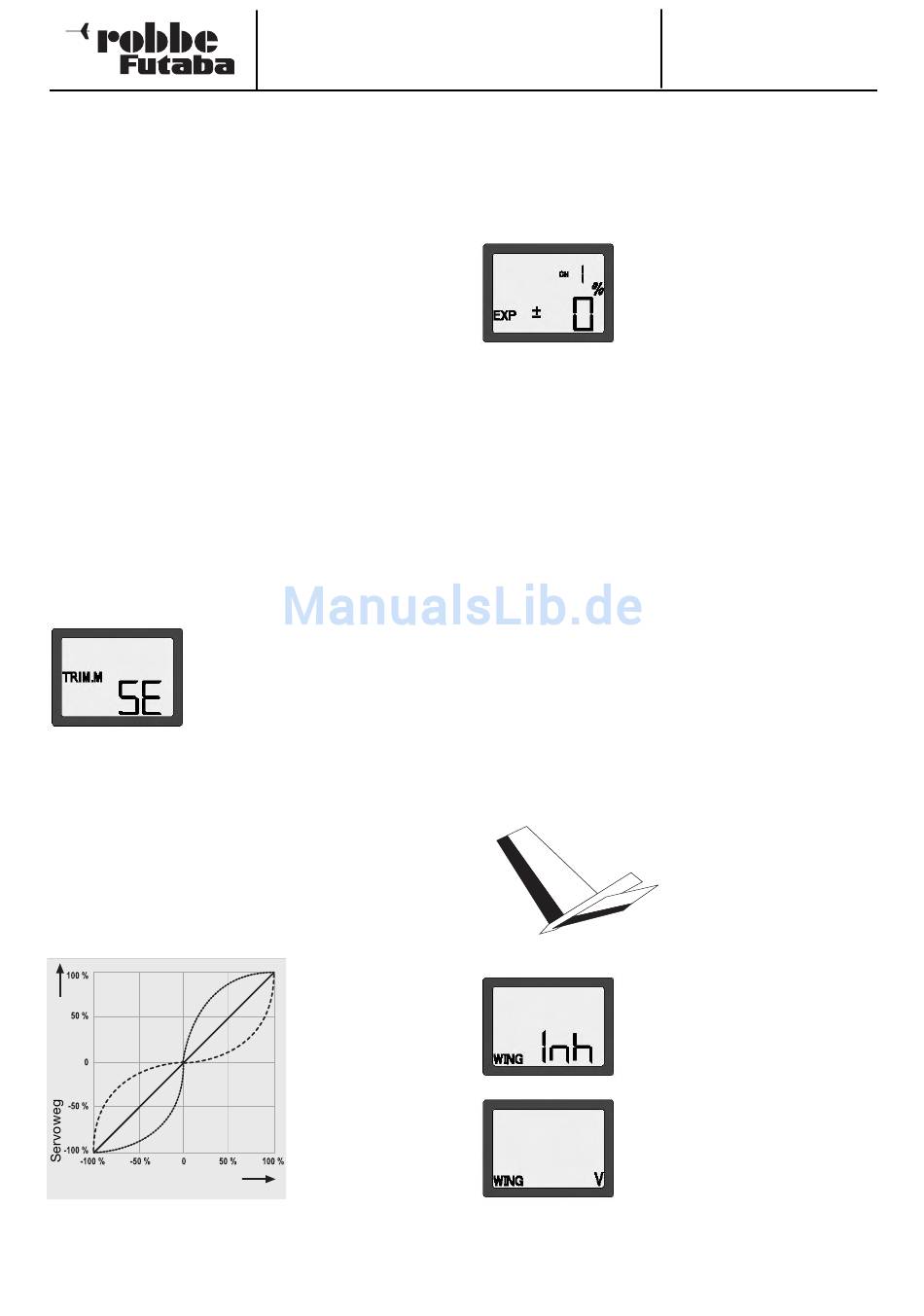

13.5 Trimmwerte abspeichern (TRIM.M)

Der T4EX Sender ist für jede der 4 Knüppelfunktionen mit einer
Trimmung ausgestattet. Mit diesen Trimmhebeln können klei-
ne Abweichungen der Neutralstellungen der Ruder und des
Vergasers korrigiert werden. Die Ruder können so getrimmt
werden, dass das Modell exakt gerade aus fliegt.
Beim Einbau von Servos ins Modell ist es wichtig, diese so
einzubauen, dass der Servohebel bei Neutralstellung der
Trimmung am Sender auch in Neutralstellung steht.
Es empfiehlt sich folgendes Vorgehen:
• Schalten Sie den Sender und die Empfangsanlage ein.
• Überprüfen Sie die Laufrichtung der Servos und nehmen
Sie wenn nötig Korrekturen vor (siehe Kap. 13.3).
• Bringen Sie die Steuerknüppel in die Neutralposition.
• Montieren Sie die Servohebel so, dass sie sich ebenfalls in
der Neutralstellung befinden.
• Montieren Sie die Rudergestänge so, dass die Ruder genau
in der Neutralposition stehen (siehe Kap. 14.7).
Wenn während des Fluges die Trimmungen verstellt werden
müssen, können Sie mit Hilfe dieser Funktion die zuvor wäh-
rend des Fluges ermittelten Trimmwerte abspeichern. Bevor
Sie den Sender ausschalten oder einen anderen Modell-
speicher aktivieren, empfiehlt es sich die Trimmwerte zu spei-
chern. Beim nächsten Flug mit dem Modell stehen die opti-
malen Werte zur Verfügung, obwohl die Trimmhebel zurück
gestellt worden sind.
Nach der Aktivierung des Program-
miermodus muss diese Funktion mit
der 'Mode'-Taste ausgewählt werden.
Danach erscheint die nebenstehende
Display-Anzeige
Abspeicherung der Trimmwerte.
Durch Betätigung der 'Dateneingabe'-Taste für mind. 1 Sek.
werden die aktuellen Positionen der Trimm-Hebel abgespei-
chert. Dabei ist es egal, ob die Wippe nach vorn (+) oder nach
hinten (-) bewegt wird. Anschließend müssen die Hebel der
Trimmungen wieder in die Neutralposition gebracht werden.
Durch gleichzeitiges Drücken der 'Mode'- und der 'Select'-
Taste kehren Sie zur Grundanzeige zurück.
13.6 Exponential Funktion (EXP)
Mit der „EXPO"-Funktion beeinflusst man die Charakteristik
der Steuerknüppel, der lineare Zusammenhang zwischen
Kurve 1
(+%)
Kurve 2
Steuergeberweg
Die Exponentialkurve kann in beide Richtungen verändert wer-
den:
des Menüs
Steuergeberweg und
Servoweg wird
einen nicht linearen
(exponentiellen) Weg
verändert. Dies er-
möglicht ein feinfühli-
geres Steuern um die
Neutralposition.
(-%)
Diese Option steht für
alle Ruderfunktionen
(Quer-, Höhen- und
Seitenruder) zur Ver-
fügung.
T4EX
• Positives Vorzeichen -> Starke Steuergeberwirkung um
die Neutrallage, zum Ende hin abnehmend (Kurve 1)
• Negatives Vorzeichen -> Geringe Steuergeberwirkung um
die Neutrallage, zum Ende hin zunehmend (Kurve 2).
• In jedem Fall bleibt der Gesamt-Ausschlag erhalten.
• Die gerade Linie stellt den normalen, linearen Verlauf des
Steuergeberweges dar (Einstellwert 0 %).
Mit der 'Select'-Taste erfolgt die Auswahl des Kanals für den
eine exponentiale Steuerkennlinie vorgegeben werden soll. Die
eigentliche Einstellung erfolgt mit der 'Dateneingabe'-Taste.
Wird diese Taste nach unten (-) bewegt, wird ein negativer
Expo-Wert eingestellt. Drückt man die Wippe nach oben wer-
den positive Kurvenwerte programmiert.
Wichtiger Hinweis:
Bevor die Exponetialfunktion eingestellt wird, ist der
Trimmwertspeicher zu löschen und die Trimmung auf Neutral
zu stellen, sonst ergeben sich asymmetrische Steuer- und
Trimmwege. Des weiteren ist zu beachten, dass sich die
Trimmwege bei Einstellung der Exponentialfunktion ändern,
positiver Bereich = Trimmwege werden größer, negativer
Bereich = Trimmwege werden kleiner. Es wird empfohlen den
negativen Exponentialwert auf maximal 50-70% einzustellen,
damit noch ein akzeptabler Trimmweg erhalten bleibt

13.7 V-Leitwerksmischer (WING)

zur Die Software der T4EX stellt zwei Mischfunktionen bereit.
Einer davon ist der V-Leitwerksmischer. Diese Funktion wird
bei Modellen mit V-Leitwerk benötigt. Bei Modellen dieser Art
müssen die Signale des Seiten- und des Höhenrudergebers
gemischt werden, damit keine mechanischen Komponenten
benötigt werden.
Kan. 2
Kan. 4
in
Durch gleichzeitiges Drücken der 'Mode'- und der 'Select'-
Taste kehren Sie zur Grundanzeige zurück.
15
Nach der Aktivierung des Program-
miermodus muss diese Funktion mit
der 'Mode'-Taste ausgewählt werden.
Danach erscheint die nebenstehende
Display-Anzeige des Menüs
Exponential-Funktion.
Die Skizze zeigt die Zuordnung
der beiden verwendeten
Kanäle bei einem V-Leitwerk.
Es müssen zwei separate
Servos eingesetzt werden. Der
V-Leitwerksmischer kann nicht
zusammen mit der Funktion
'Elevon' betrieben werden.
Nach der Aktivierung des Program-
miermodus muss diese Funktion mit
der 'Mode'-Taste ausgewählt werden.
Danach erscheint die nebenstehende
Display-Anzeige des Menüs für die
Mischfunktionen der Ruder. Im oberen
Display ist der Mischer deaktiviert
(Inhibit = inh). Mit einer Betätigung der
'-'-Taste für mind. eine halbe Sek.
(Dateneingabetaste nach vorn drü-
cken) kann er aktiviert werden. Die
Anzeige wechselt, es wird ein 'V' für
den aktivierten Mischer dargestellt.
