GEBER / SCHALTERAUSWAHL-MENÜ
Die Software der T8 FG stellt ein umfangreiches Geberauswahl-
Menü bereit. Für nahezu alle Funktionen kann der Geber frei
gewählt werden. Gleich ob als Geber für eine Schaltfunktion
oder als Geber für eine Steuerfunktion.
Das Erscheinungsbild des Auswahlmenüs ist immer gleich.
Sobald bei einer Funktion das Feld zur Geber-Schalterauswahl
markiert und mit "RTN" bestätigt wird, erscheint das folgende
Auswahl-Menü. Es wird darauf hingewiesen, dass sich dieses
Menü von Funktion zu Funktion jeweils etwas unterscheidet, je
nach Anwendung ändert sich die Anzeige und Auswahl.

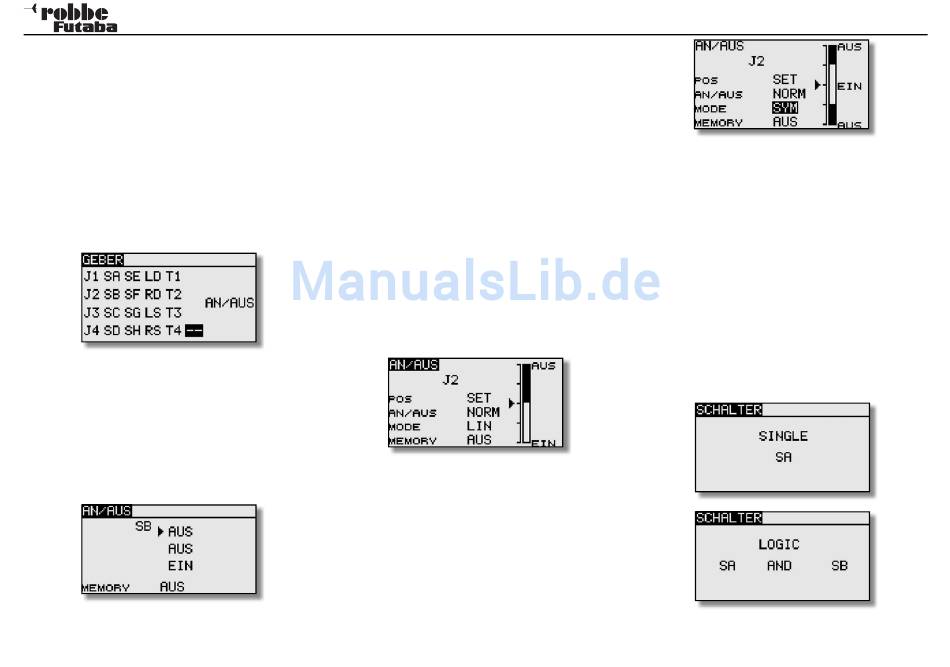

Das Beispiel zeigt das Schalterauswahl Menü für die Funktion
'Programmierbarer Mischer'. Sämtliche Geber, Schalter und
und Trimm Taster sind aufgeführt und bezeichnet.
J1...J4
= Steuerknüppel 1...4
SA...SH
= Schalter A...H
LD...RD
= Linker/Rechter Drehknopf
LS...RS
= Linker/Rechter Linearschieber
AN/AUS
= Schaltposition wählen
T1...T4
= Trimm Taster
Markieren Sie den gewünschten Schalter oder Geber und betä-
tigen Sie die 'RTN'-Taste.
Nachdem ein Schalter ausgewählt wurde, mit dem Cursor auf
das Feld "AN/AUS" gehen und die Schaltposition festlegen.
Es erscheint ein Unter menü zur Bestimmung der Schaltposition,
im Beispiel für den Schalter 'SB'.
• Der Pfeil zeigt die aktuelle mechanische Position des Scha-
16
T8 FG
lters an. Mit dem „CAP TOUCH FELD" legen Sie durch
Ändern der EIN bzw. AUS-Position die gewünschte Schal-
trichtung fest.
• Im unteren Teil der Anzeige wird die Schalterart Taster-
(Memory) oder Rastschalter ( NORMAL), festgelegt.
• Im oberen Teil der Anzeige wird der aktuelle Flugzustand
angezeigt. Soll die Funktion in verschiedenen Flugzuständen
mit unterschiedlichen Schaltern bzw. Gebern bedient werden,
so muss diese auf Separat geschaltet werden. Weiterhin ist
dann in diesem Menü der Flugzustand umzuschalten und ein
anderer Schalter/Geber für den jeweiligen Flugzustand aus-
zuwählen.
Wird ein Steuerknüppel oder Proportional-Geber ausgewählt,
kann im folgenden Display weitere Funktionen eingestellt wer-
den.
SET
Zur Einstellung der Schaltposition, den ausgewählten Geber auf
die gewünschte Schaltposition bringen, Cursor auf SET stellen
und "RTN"-Taste drücken. Der Schaltpunkt wird als Balkengra-
fi k dargestellt.
AN/AUS
In diesem Menüpunkt wird die Schaltrichtung festgelegt,
„NORM" oder umgekehrt = „REV".
MODE
LINEAR
In dieser Einstellung ist der Steuergeber-Bereich in eine EIN-
bzw. AUS-Zone unterteilt (siehe Grafi k oben).
Je nachdem wo sich der Steuergeber befi ndet, ist die Funktion
ein- bzw. ausgeschaltet.
SYMMETRISCH
Die beiden Schaltpunkte in dieser Einstellung liegen symme-
trisch zur Neu tralposition des Steuerknüppels. Eine Schaltfunk-
tion wird ausgeführt, sobald der Geberwert den Schaltpunkt am
oderen oder unteren Ende überschreitet.
MEMORY
Im unteren Teil der Anzeige wird die Schalterart Taster-
(Memory) oder Rastschalter ( NORMAL), festgelegt.
Logik-Funktionen
Bestimmte Funktionen, wie z.B.Flugzustände können auch
mit einer logischen Verknüpfung zweier Schalter, sogenannte
Logic-Funktion, geschaltet werden.
Schalter MODE (SINGLE) oder mit einer logischen Verknüp-
fung (LOGIC) wählen.
Dabei stehen folgende Funktionen zur Verfügung:
• AND: UND Verknüpfung von in Reihe liegenden Schaltern
z.B. „SA UND „SB" aktivieren die Funktion.
• OR:
ODER Verknüpfung von parallel liegenden Schaltern
z.B „SA" ODER „SB" aktivieren die Funktion.
• EX-OR: Entweder -Oder gezielte Verknüpfung und Ausschluss
von bestimmten Schaltern.z.B. ENTWEDER „SA"
ODER „SB" aktivieren die Funktion.
Schalterauswahl
