Produktbeschreibung - Etac Next Handbuch

Die Konstruktion von Next basiert auf einer Sitz- und Antriebseinheit.
Ohne den Austausch von Antriebsrädern, Vordergabeln oder Lenkrädern verfügt der Rollstuhl über eine Sitzhöhenjustierung
von 10 cm.
Die Sitzhöhe ist von der Lenkradgröße unabhängig. Die Vordergabelbefestigungen müssen nicht winkeljustiert werden.
Selbst die Bremsen müssen nicht justiert werden, wenn die Antriebsradposition verändert wird.
1
20
19
17
18

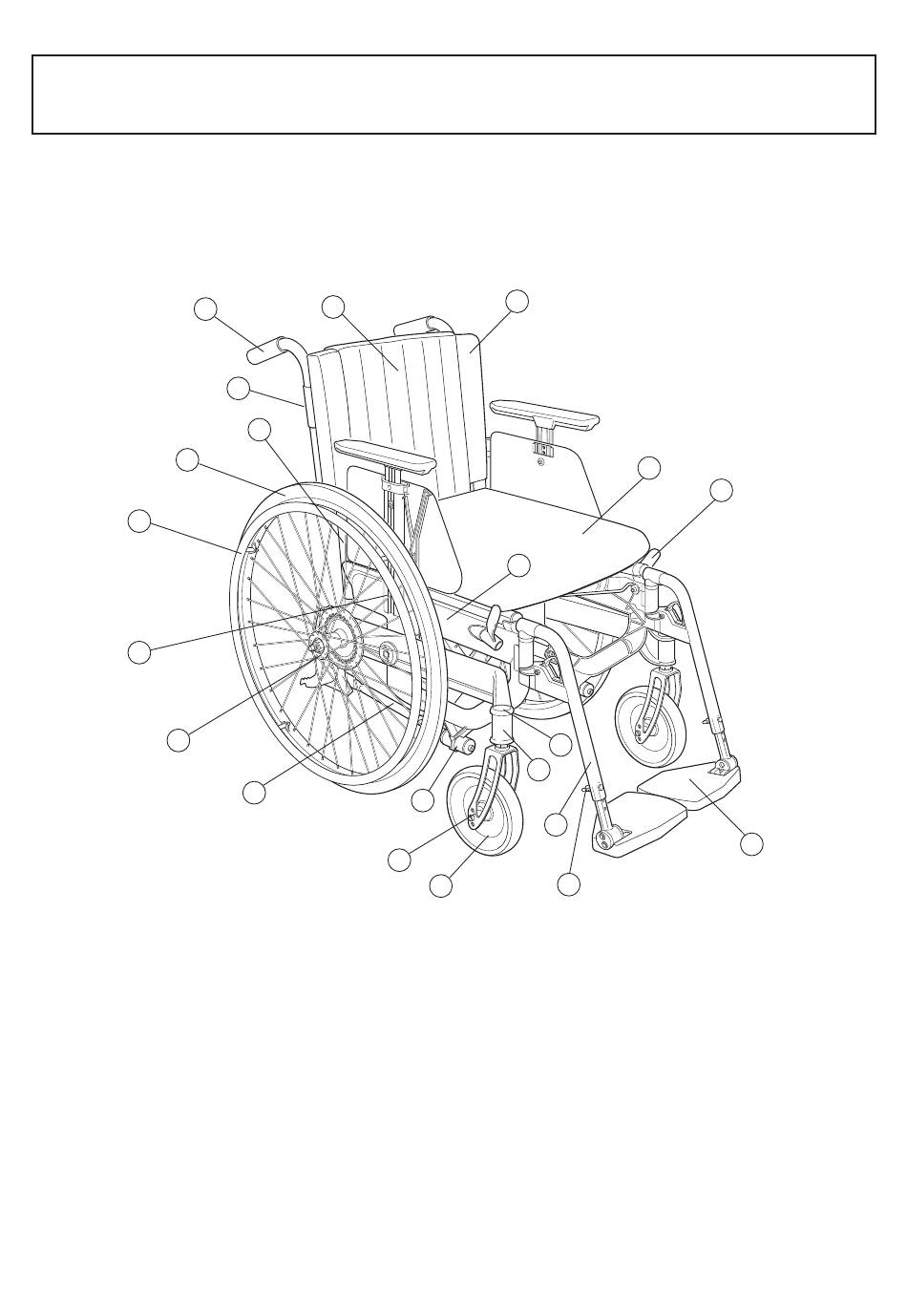

Pos. Bezeichnung
1 Schiebegriff
2 Rückenlehnenüberzug
3 Rückenlehnenbezug
4 Sitzbezug einschl. Polster
5 Bremse
6 Fußplatte
7 Feststellschraube Fußplatte
8 Beinstütze
9 Lenkrad
10 Vordergabel
11 Träger einschl. Vordergabelbefestigung
12 Abdeckkappe

3 Produktbeschreibung

2
22
21
14
10
3
15
12
11
13
8
7
9
Pos. Bezeichnung
13 Dämpfer
14 Strebe
15 Seitenbereich
16 Armlehne einschl. Arretierung
17 Armlehnenbefestigung
18 Schnellkupplungsnabe
19 Greifreifen
20 Antriebsrad
21 Rückenlehnenrohr
22 Feststellschraube Schiebegriffarretierung
7
4
5
6
