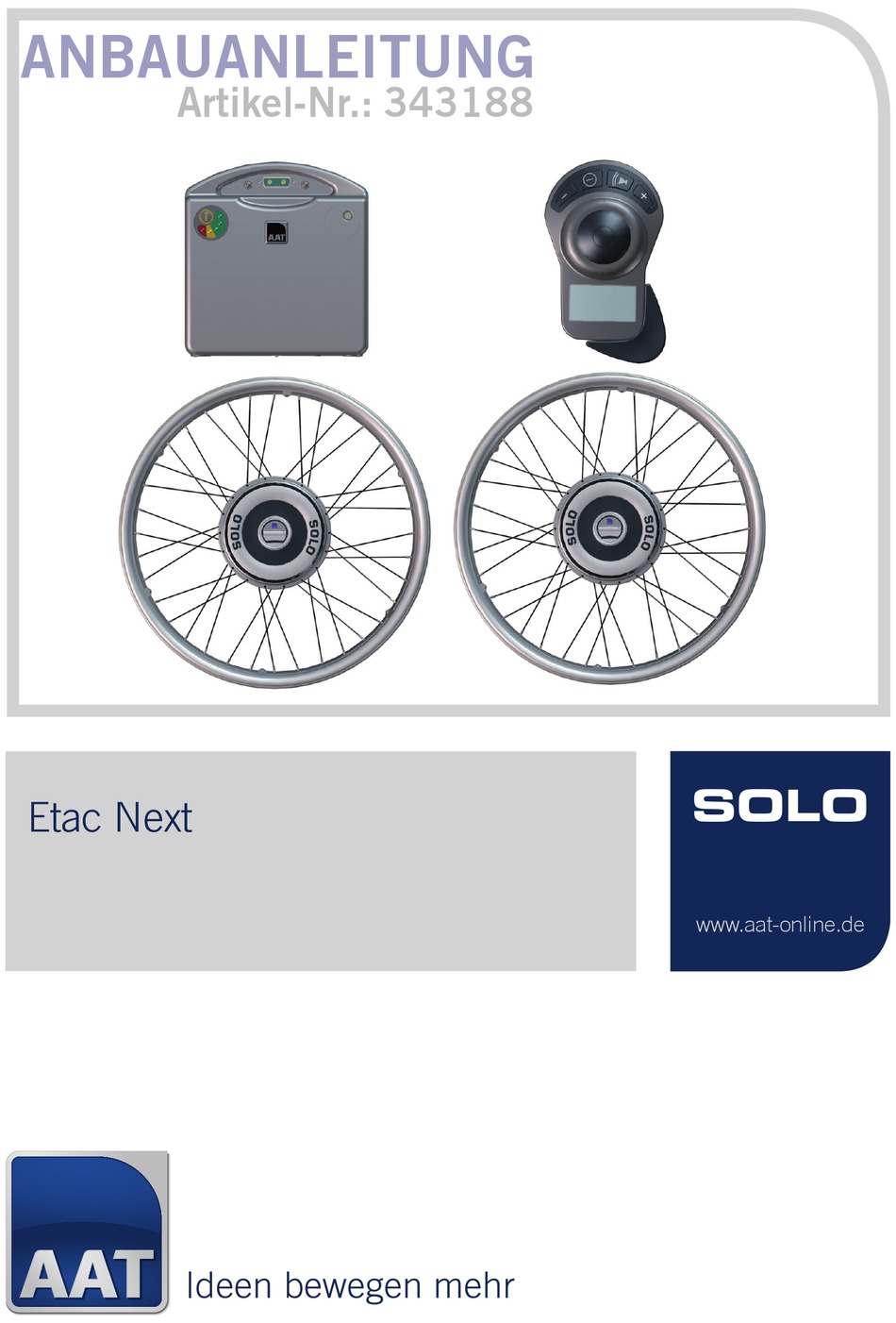

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343188 SOLO Etac Next www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der Multihalterung 6: Die Multihalterung 6 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm ausgestattet sind. Pro Seite eine weitere Bohrung mit mindestens Durchmesser 8 mm, Mittelpunkt der Bohrung nicht weiter entfernt als 50 mm vom Mittelpunkt der Radaufnahme.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 035132 Verriegelung Rollstuhlhalter Halterung Radn.antr. (gerade) 034294 Haken Rollstuhlhalter Halterung Radnabenantriebe 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring d1=7/d2=2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300 Sechskantmutter mit Klemmteil DIN 985-M3-8 035186 Senkschraube mit ISK DIN 7991-M5x20-8.8...
- Seite 4 Vorgehensweise Anbau Multihalterung 6: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert. Ermitteln Sie die Original- Radposition. Entfernen Sie das Original Rollstuhlrad und Adapterhülse. Bauen Sie die Multihalterung 6 Pos.1 entsprechend der Original- Radposition an, indem Sie von außen das Klemmblech MH6 Pos.11 auf die Original- Radaufnahme setzen und mit Hilfe der Adapterhülse Pos.
- Seite 5 Teil Bezeichnung 1 Bezeichnung 2 Anzl 035141 Multiknotenblech 6 Fertigteil links Radnabenantr. 035151 Multiknotenblech 6 Fertigt. rechts Radnabenantr. 002356 Distanzplatte 001804 Bundmutter 000079 Senkschraube mit ISK DIN 7991-M8x20-8.8 000138 Senkschraube mit ISK DIN 7991-M8x30-8.8 002193 Senkschraube mit ISK DIN 7991-M8x40-8.8 002195 Senkschraube mit ISK DIN 7991-M8x50-8.8...
- Seite 6 Beispielansichten Bild 1 linke Seite außen Bild 2 rechte Seite innen Bild 3 Verdrehsicherung vertikal...
- Seite 7 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 8 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050046 Multihalterung 6 Baugruppe 2 001328 Bundmutter 3 001334 Bundhülse Ø13xØ6x14mm 4 001802 Hülse v-max DIN 912-M6x45- 5 001223 Zylinderschraube mit ISK DIN 912-M6x60- 6 001924 Zylinderschraube mit ISK 7 000003 Sicherungsscheibe S (Schnorr ) Ø...
- Seite 9 rechte Seite innen rechte Seite innen linke Seite hinten...
- Seite 10 Feststellbremse 4+5/6+7 Originalkippstützen entfernen und Raster kürzen...
- Seite 11 Austausch Feststellbremse Feststellbremse und Schiene muss bestellt werden Kniehebelbremse von Etac Cross Befestigungsschiene 2x (Artikel 27633-1 und 27633-2) (Artikel 26898)
- Seite 12 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen.
- Seite 13 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 14 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 15 Kabelsatz Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
-
Seite 16: Ihre Ansprechpartner
Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 25.08.2015 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
