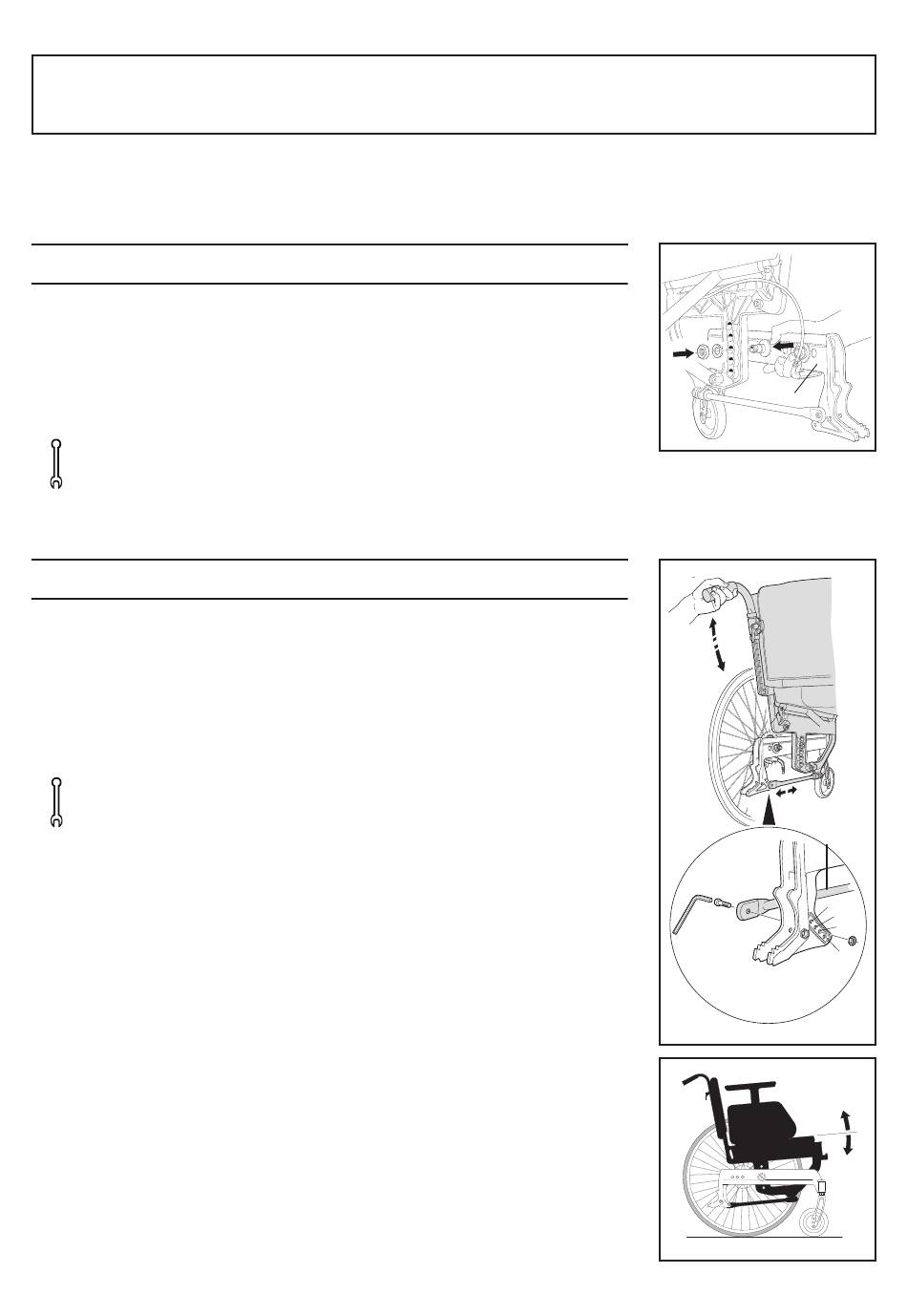

6:1 Sitzhöhe
Die Sitzhöhe ist 10 cm justierbar, ohne dass Antriebsräder, Vordergabeln oder Lenkräder
ausgewechselt werden müssen.
Lösen Sie die Mutter, von der der jeweilige Seitenträger gehalten wird.
Ziehen Sie den Träger ab, indem Sie ihn an der Mitte anfassen (A).
Wählen Sie die neue Höhe aus und schrauben Sie die Seitenträger fest.
Werkzeug: 24-mm-Ringschlüssel
Weitere Angaben zur Sitzhöhenjustierung entnehmen Sie Abschnitt 9.3.
6:2 Sitzwinkel
Der Sitzwinkel ist in den festen Positionen justierbar: +5, +3, 0, -3°.
Standard -3°.
Lösen Sie die beiden Schrauben, die die jeweilige Sitzwinkelstrebe (A) halten.
Ergreifen Sie einen Schiebegriff und führen Sie die Sitzeinheit nach oben/unten, sodass
sich der Sitzwinkel ändert.
Wählen Sie die gewünschte Position aus und schrauben Sie die Sitzwinkelstreben fest.
Werkzeug: 5-mm-Inbusschlüssel
Wenn der Sitzwinkel justiert wird, verändert sich die vordere Sitzhöhe.
Mit einem ebenen Sitz als Ausgangspunkt:
-3° (vorwärtsgeneigter Sitz) ergibt einen 15 mm niedrigeren
Sitz an der Vorderkante.
+3° (rückwärtsgeneigter Sitz) ergibt einen 15 mm höheren
Sitz an der Vorderkante.
+5° (rückwärtsgeneigter Sitz) ergibt einen 30 mm höheren
Sitz an der Vorderkante.
6 Schnellanleitung
13
A
A
Innen
-3
0
+3
+5
Außen
