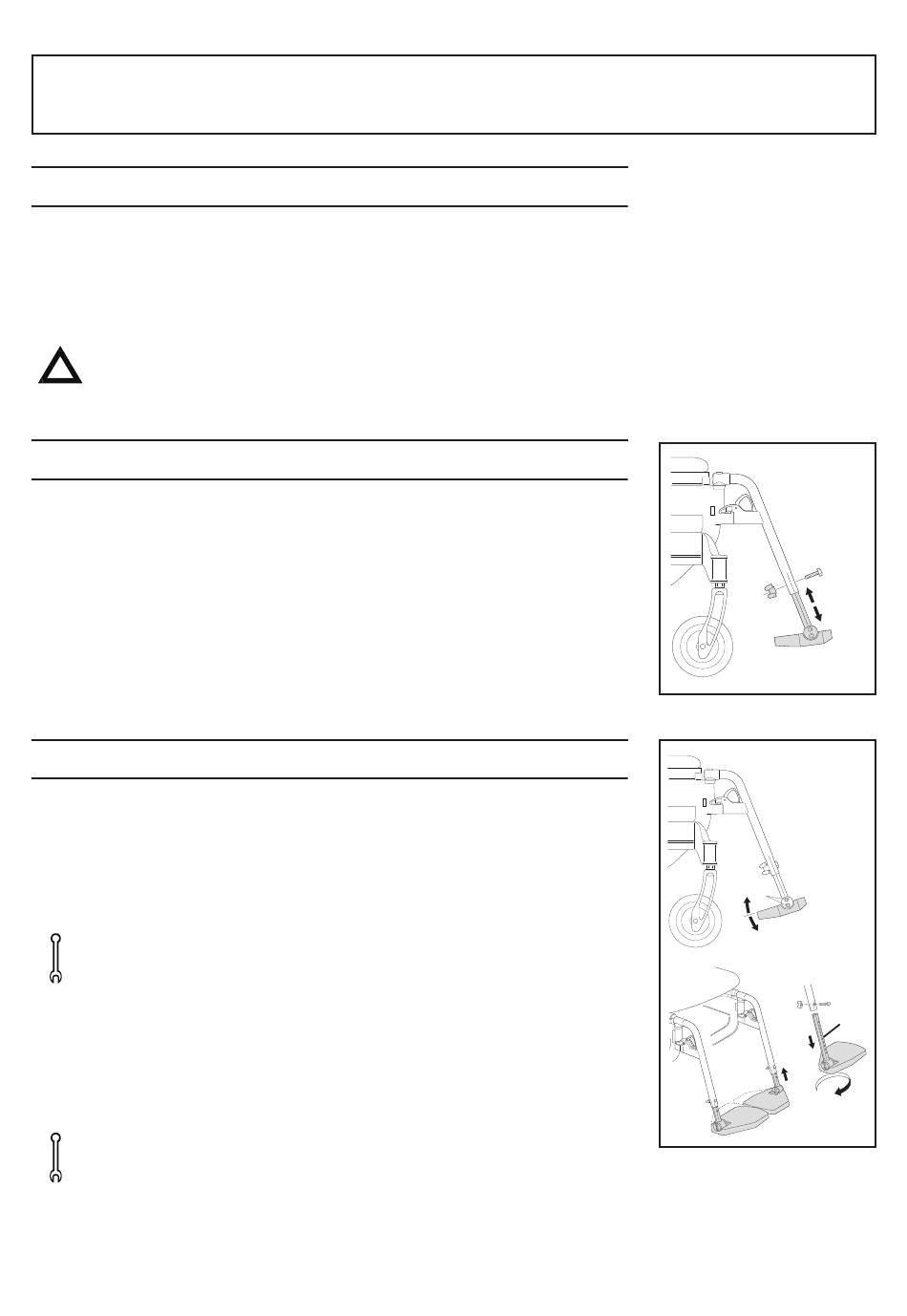

8:6 Fußplatten
Next wird mit hochklappbaren, geteilten Fußplatten geliefert, die höhen-, winkel- und
tiefenregelbar sind.
Für niedrigere Fußplatten als die Standardfußplatten, sind Fußplatten mit
10-cm-längeren Befestigungsrohren erhältlich.
Für die Verwendung im Freien sollten die Fußplatten einen Abstand von 4 bis 5
cm zum Boden aufweisen.
Stellen Sie sich niemals auf die Fußplatten. Es besteht Kippgefahr!
8:7 Fußplatten, Höheneinstellung
Die Fußplatten sind in 2-cm-Schritten höhenregelbar.
Lösen Sie das Verriegelungsrad (A) komplett an der Beinstütze.
Ziehen Sie Schraube (B) heraus. Stellen Sie die Höhe ein. Montieren Sie Schraube und
Rad. Ziehen Sie die Verbindung fest an.
Mit Standardbefestigungsrohr: Max. Länge: 51 cm. Min. Länge: 33 cm.
Mit verlängertem Befestigungsrohr: Max. Länge: 61 cm. Min. Länge: 46 cm.
Mit kurzem Befestigungsrohr: Max. Länge: 41 cm. Min. Länge: 31 cm.
8:8 Fußplatten, Winkel- und Tiefeneinstellung
Die Fußplatten sind stufenlos winkeljustierbar und verfügen über zwei verschiedene
Tiefenpositionen.
Winkel:
Lösen Sie die Schraube (C) um 180 bis 270°. Winkeln Sie die Fußplatte in die
gewünschte Position an und schrauben Sie die Schrauben fest.
Werkzeug: 5-mm-Inbusschlüssel
Tiefe: Das Befestigungsrohr (D) wird in einem Abstand von 1/3 von der Vorderkante an
der Fußplatte befestigt. Durch das Austauschen der rechten Fußplatte gegen die
linke kommen sie weiter nach vorn. Ziehen Sie die Fußplatte mit
Befestigungsrohr heraus, drehen Sie sie um 180° und befestigen Sie sie am
anderen Beinstützenrohr. Justieren Sie den Winkel der Fußplatte.
Werkzeug: 5-mm-Inbusschlüssel (zur Justierung des Fußplattenwinkels)
8 Beinstützeneinstellungen
18
B
A
C
D
