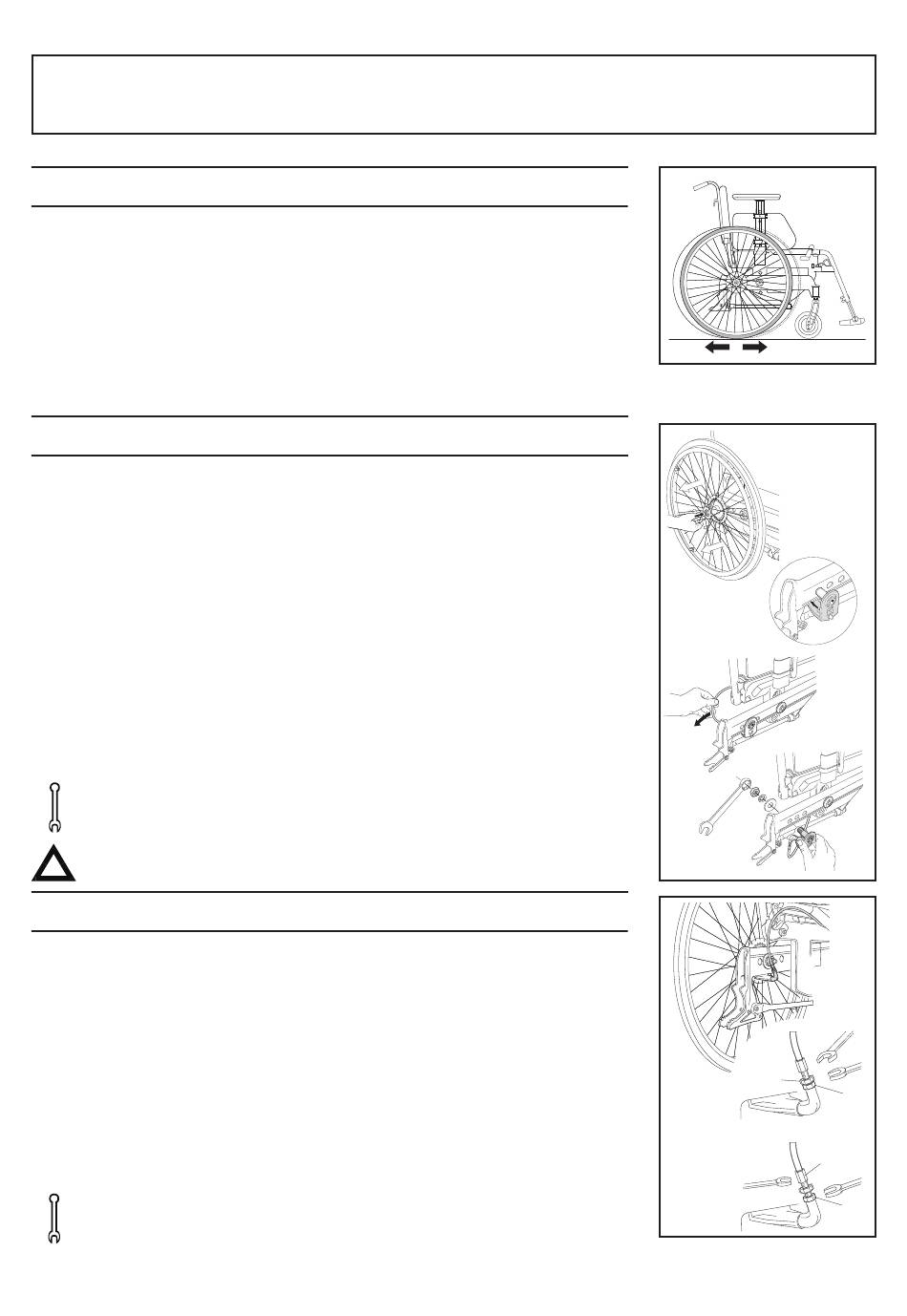

10:1 Gleichgewichtseinstellung
Die Gleichgewichtseinstellung wird von der Antriebsradmontage in der Länge, vom
Sitzwinkel, Rückenlehnenwinkel sowie der Gewichtsverteilung des Anwenders bestimmt.
Die Fahreigenschaften werden in hohem Maße von der Gleichgewichtseinstellung
beeinflusst. Je mehr Gewicht von oben auf die Antriebsräder einwirkt, desto leichter lässt
sich der Rollstuhl bewegen.
Je mehr Gewicht von oben auf die Lenkräder einwirkt, desto schwieriger lässt sich der
Rollstuhl bewegen.
10:2 Gleichgewichtseinstellung der Antriebsräder
Die Antriebsräder verfügen über drei verschiedene Positionen zur
Gleichgewichtseinstellung.
Demontieren Sie die Antriebsräder, indem Sie den Knopf in der Nabenmitte
hineindrücken.
Lösen Sie die Schrauben auf der Innenseite des Fahrgestells. Der Bremsen-Bowdenzug
kann für einen leichteren Zugang abgewinkelt werden.
Ziehen Sie die Befestigung heraus und wählen Sie eine neue Position.
Schrauben Sie die Befestigung mit den Unterlegscheiben entsprechend der Abbildung
fest.
ACHTUNG! Der untere Teil der Befestigung muss in die Einkerbung des Fahrgestells
passen.
Die Bremsen müssen nicht justiert werden.
Werkzeug: 24-mm-Ringschlüssel
Beachten Sie die Kippgefahr.
10:3 Bremse, Bremsen-Bowdenzug justieren
Die Bremsen funktionieren unabhängig vom Luftdruck der Reifen. Sie müssen nicht
justiert werden, wenn Antriebsradgröße oder Position gewechselt werden. Ist eine
Bremsjustierung erforderlich, wird die Länge des Bremsen-Bowdenzugs verändert:
Lösen Sie die obere Mutter (A), so dass die untere Mutter (B) justiert werden kann.
Ziehen Sie die untere Mutter an bzw. lösen Sie sie, damit der Bremszapfen beim Rollen
nicht am Rad anliegt. Halten Sie gleichzeitig am Inbusabschluss der
Bowdenzug-Ummantelung (C) gegen. Überprüfen Sie die Bremsenfunktion.
Schrauben im Uhrzeigersinn: Der Zapfen bewegt sich hinein.
Schrauben gegen den Uhrzeigersinn: Der Zapfen bewegt sich heraus.
Werkzeug: 8- und 10-mm-Maulschlüssel
