Thermo Top C, E
Flachsicherungshalter und Gebläserelais
ACHTUNG:
Beim Bohren auf dahinterliegende Leitungen achten!
HINWEIS:
Bei allen Kabeldurchführungen auf Scheuerschutz
achten!

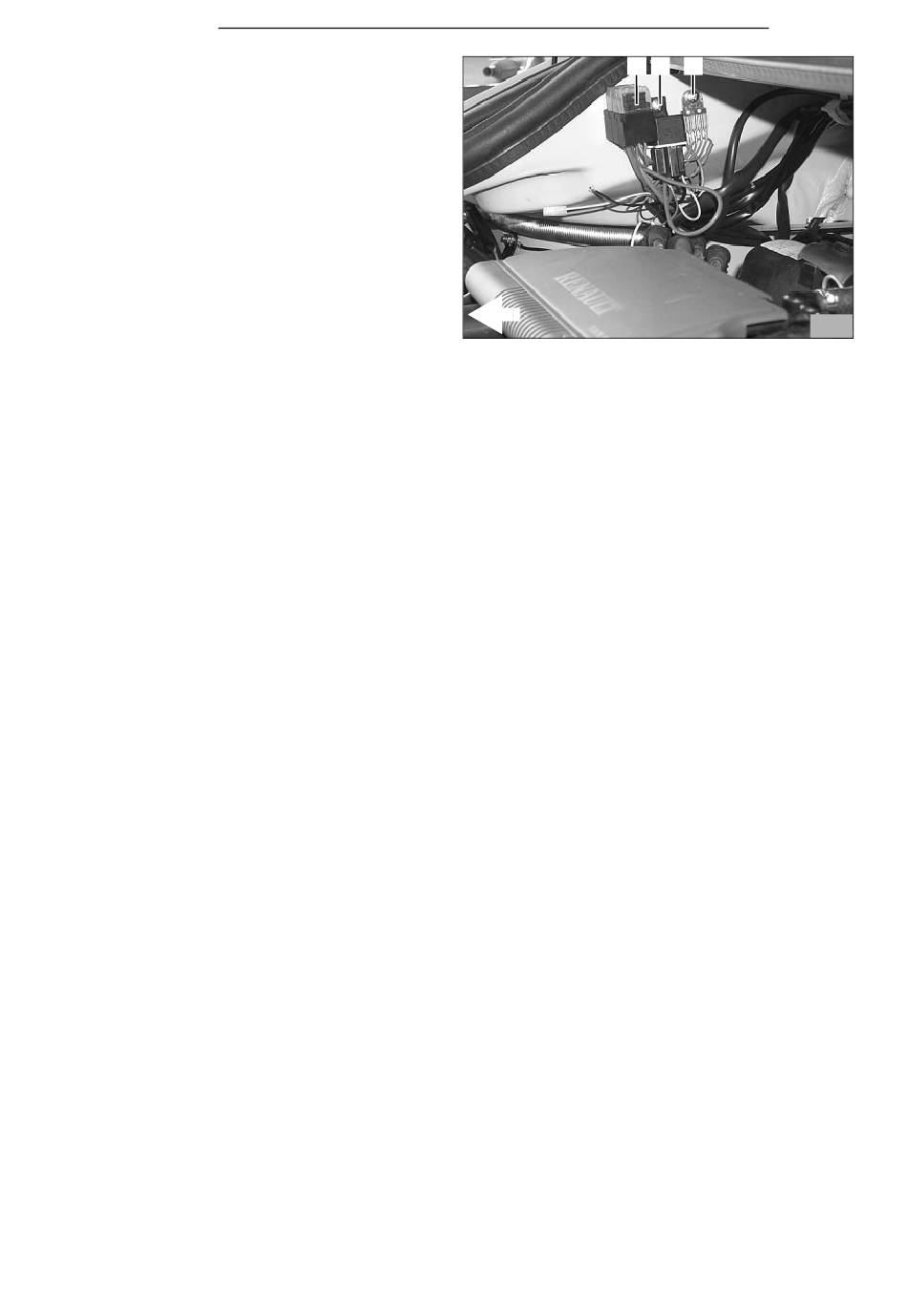

- Lochbild des Flachsicherungshalters (3/1), Geblä-
serelais (3/2) und Massestützpunkt (3/3) gemäß
Bild 3 auf den Frischluftansaugkanal übertragen
- Bohrung ø 2,5 mm für Flachsicherungshalter boh-
ren
- Bohrungen ø 4 mm für Gebläserelais und Masse-
stützpunkt bohren
- Gebläserelais und Massestützpunkt mit Blech-
schrauben 5,5 x 9,5 befestigen
- Befestigungsplatte des Flachsicherungshalters mit
Blechschraube 3,5 x 13 befestigen
- Flachsicherungshalter auf Befestigungsplatte auf-
stecken
- Plusleitung rot an der Spritzwand entlang zur Batte-
rie verlegen und an Batterie-Plus anschließen
- Kabelbaum für Vorwahluhr und Gebläseansteue-
rung durch vorhandene Kabeldurchführung in den
Innenraum verlegen und mit Kabelbindern befesti-
gen
- Kabelbaum des Heizgerätes zum Einbauort des
Heizgerätes führen und mit Kabelbindern befesti-
gen
- Kabelbaum der Dosierpumpe zur Mitte der Spritz-
wand führen und entlang der fahrzeugeigenen
Kraftstoffleitung nach unten verlegen und mit Kabel-
bindern befestigen
4
Twingo
1 2 3
3
