4.1.2 Einbaulage

ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Den Rückspül-Schutzfilter grundsätzlich in
senkrechter Lage (± 5°) installieren!
Wird dies nicht beachtet, so kann das Rück-
spülwasser unkontrolliert austreten und zu
Wasserschäden führen.
4.1.3 Montage des
Einbaudrehflansches
JPF-QC 1½" - 2"
Die Montage erfolgt mit dem mitgelieferten
Einbaudrehflansch. Der Einbaudrehflansch
dient als Verbindungselement mit der Haus-
wasserinstallation.
Der Einbaudrehflansch ist sowohl für
waagerechte als auch für senkrechte Rohr-
leitungen geeignet.
Der Einbaudrehflansch muss in Fließ-
richtung installiert werden. Diese ist
durch einen eingegossenen
gekennzeichnet (siehe Abb. 5).
Bei Nichtbeachtung ist eine Rückspülung
nicht möglich. Dies führt mit der Zeit zu
einem steigenden Druckverlust.
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Die Flanschfläche des Einbaudrehflansches
muss senkrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass
keine mechanischen
auftreten! Ansonsten kann es zu einer
mechanischen Beschädigung bis hin zum
Bruch der Rohrleitung oder des Einbaudreh-
flansches kommen. Daraus können größere
Wasserschäden resultieren.
Installation
Pfeil
Verspannungen
JUDO PROFI-QUICK CONTROL
Personen, die sich in der Nähe des Rück-
spül-Schutzfilters aufhalten, sind in diesem
Falle durch die größeren Wassermengen
einem gesundheitlichen Risiko ausgesetzt.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Filter einwirken.

4.1.4 Montage des Filters

JPF-QC 1½" - 2"

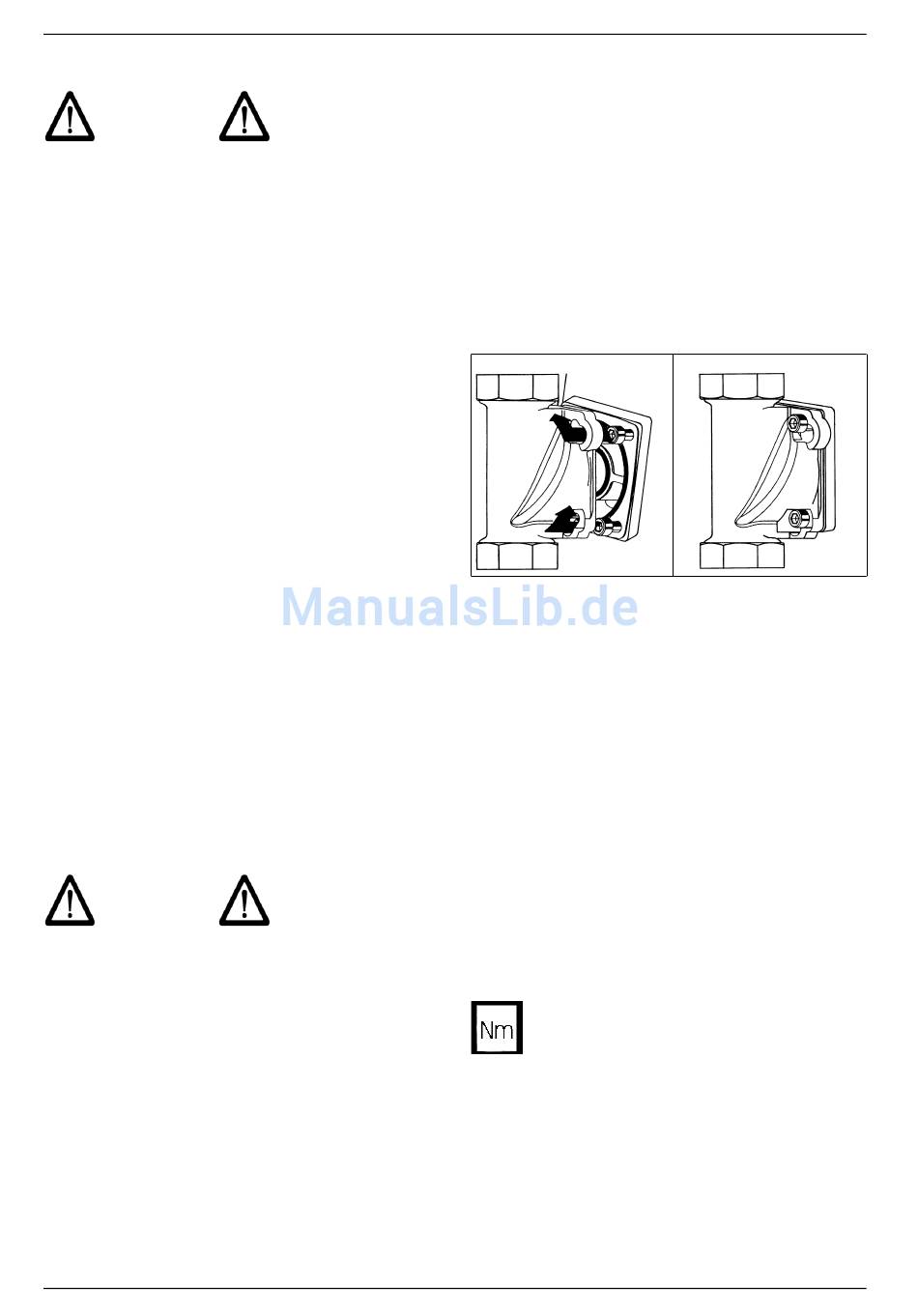

Abb. 4: Einbaudrehflansch mit Bajonett
Der Einbaudrehflansch für den Rückspül-
Schutzfilter ist mit Bajonettbohrungen aus-
gerüstet. Die erforderlichen Dichtungen und
Schrauben sind am Rückspül-Schutzfilter
vormontiert.
Die Schrauben nicht lösen!
– Die vier Flanschschrauben
Bajonettbohrung am Einbaudrehflansch
stecken (siehe Abb. 4 I).
– Den Rückspül-Schutzfilter im Uhrzeiger-
sinn bis zum Anschlag drehen (siehe
Abb. 4 II).
– Die vier Flanschschrauben festziehen.
Das Anziehmoment (ca. 10 Nm)
so wählen, dass die Dichtung
schließt und der Rückspül-Schutz-
filter nicht beschädigt bzw. ver-
spannt wird!
I
in
II
die
