Montage bei Schweißstutzen:
GEFAHR
Austritt von extrem
gesundheitsschädlichen Dämpfen
beim Verschweißen von PFA!
® Schädigung der Atemwege, Verätzung /
Vergiftung!
Absaugvorrichtung vor Schweißbeginn
G
installieren.
Schutzausrüstung tragen.
G
Zusätzlicher Atemschutz wird
G
empfohlen.
Schweißtechnische Normen einhalten!
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Alle Sicherheits- und Schutzeinrichtungen
G
wieder anbringen bzw. in Funktion setzen.

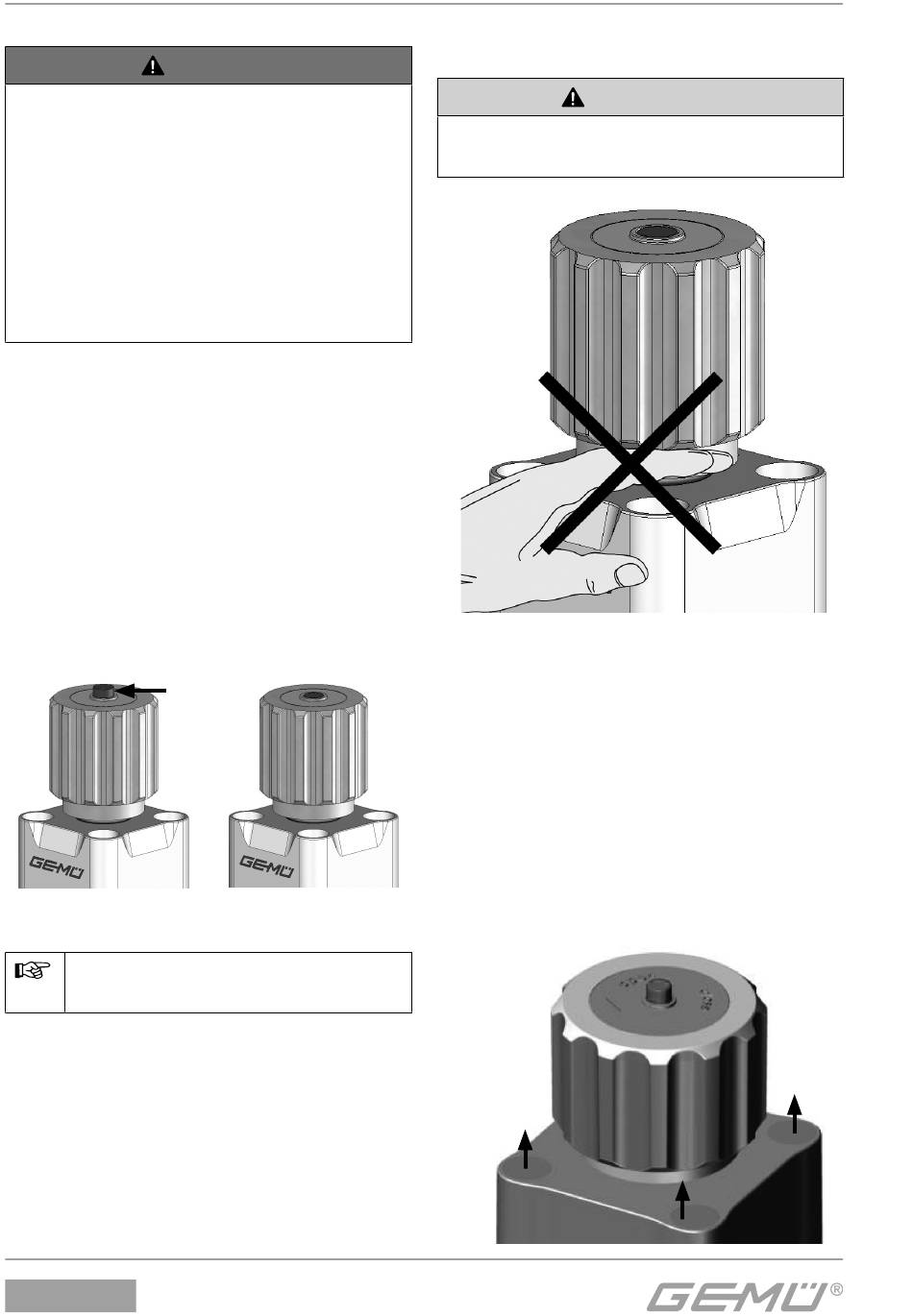

10.2 Bedienung
Optische Stellungsanzeige
Membran-Sitzventil
off en
Leerhub - Ventil öff net erst wenn
Widerstand spürbar ist.
Nur bei Antriebsgröße 1 - 3: Technisch
bedingt durch eine Vorspannfeder und einen
Toleranzausgleich macht das Handrad einen
Leerhub. Das Ventil öffnet erst wenn ein
Widerstand spürbar ist. Dies ist erst nach
ca. 1/4 - 1 Umdrehung (ca. 1 - 2 mm Hub)
des Handrades vom unteren Anschlag der
Fall. Erst dann wird der Ventilsitz betätigt und
geöffnet.
C57 HPW
Membran-Sitzventil
geschlossen
10 / 44
Beim Schließen des Ventils verhält es sich
entsprechend in umgekehrter Reihenfolge.
VORSICHT
Steigendes Handrad!
® Gefahr von Quetschungen der Finger!
11 Montage / Demontage
von Ersatzteilen
11.1 Demontage des Antriebs
vom Ventilkörper
1. Antrieb A in Off en-Position bringen.
2. Abdeckkappen 39 mit Schraubendreher
einstechen, vorsichtig nach oben hebeln
und entsorgen.
A
39
