Hand: Beschreibt allgemeine
Hinweise und Empfehlungen.
Punkt: Beschreibt auszuführende
G
Tätigkeiten.
®
Pfeil: Beschreibt Reaktion(en) auf
Tätigkeiten.
Aufzählungszeichen
3
Begriffsbestimmungen
Betriebsmedium
Medium, das durch das Membran-Sitzventil
fließt.
4
Vorgesehener Einsatzbereich
Das GEMÜ Membran-Sitzventil
®
iComLine
C57 HPW ist für den Einsatz
in Rohrleitungen konzipiert. Es steuert
ein durchfl ießendes Medium durch
Handbetätigung.
Das Membran-Sitzventil darf nur
gemäß den technischen Daten
eingesetzt werden (siehe Kapitel 5
"Technische Daten").
Schrauben und Kunststoff teile am
Membran-Sitzventil nicht lackieren!
WARNUNG
Membran-Sitzventil nur
bestimmungsgemäß einsetzen!
® Sonst erlischt Herstellerhaftung und
Gewährleistungsanspruch.
Das Membran-Sitzventil ausschließlich
G
entsprechend den in der
Vertragsdokumentation und Einbau-
und Montageanleitung festgelegten
Betriebsbedingungen verwenden.
C57 HPW
5
Technische Daten
Betriebsmedium
Aggressive, neutrale, gasförmige und flüssige Medien,
- insbesondere Reinstmedien - die die physikalischen und
chemischen Eigenschaften des jeweiligen Gehäuse- und
Membranwerkstoffes nicht negativ beeinflussen.
Betriebsdruck
Max. 6,0 bar einseitig anstehend
Vakuum
* Die Lebensdauer kann durch höheren Unterdruck oder bei
pumpensaugseitig eingebauten Ventilen beeinträchtigt werden.
Betriebstemperatur
Siehe Temperatur / Druck-Diagramm
Umgebungstemperatur
Max. 60 °C (130 °F)
Materialien
Mediumsbenetzte Teile (Körper)
Membrane
Antriebsteile außenliegend
Durchflussrichtung
In Pfeilrichtung

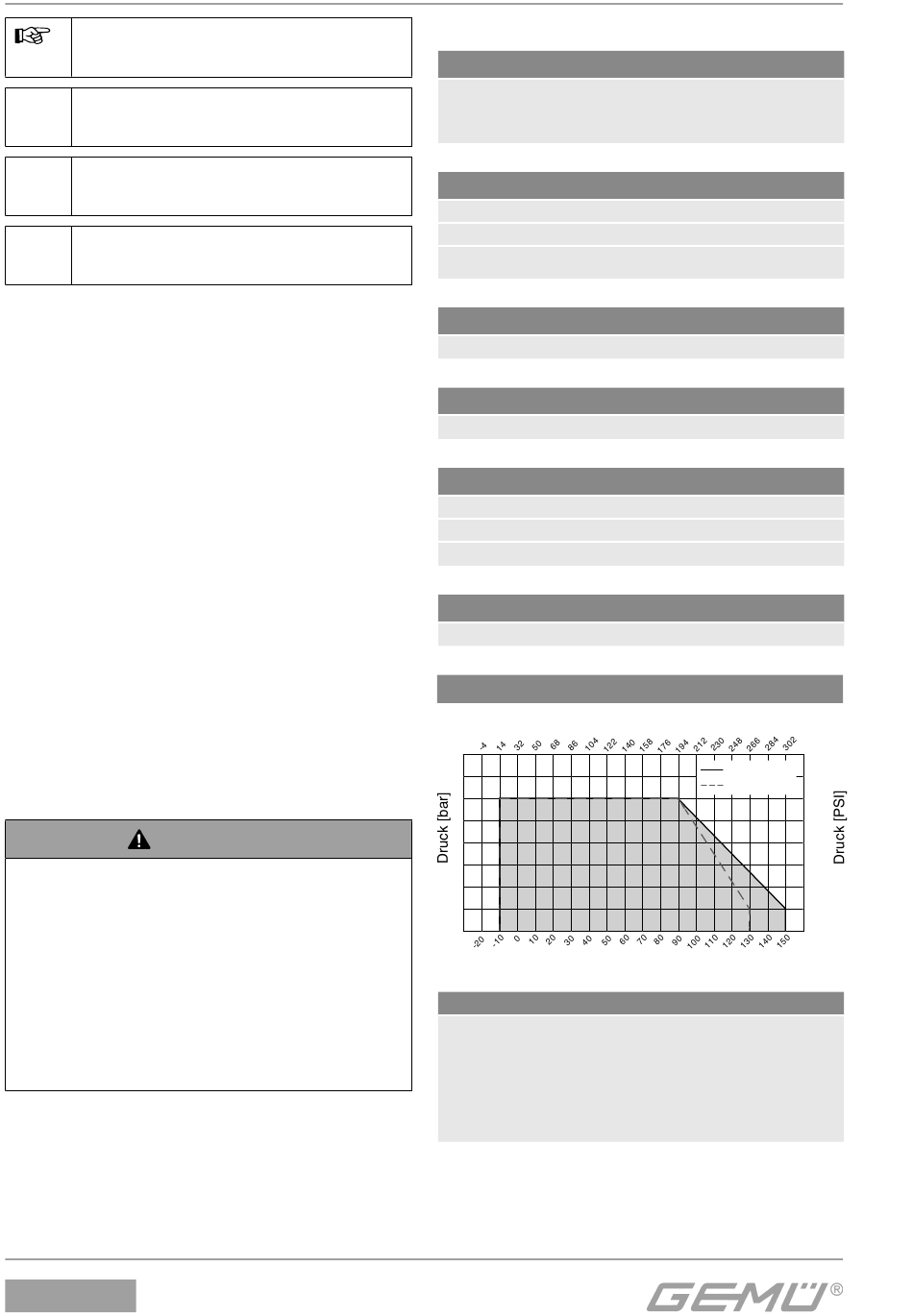

Temperatur / Druck-Diagramm
7
6
5
4
ZULÄSSIGER
3
ARBEITSBEREICH
2
1
Hinweis für den Gebrauch des Diagramms
Das Temperatur / Druck-Diagramm ist nur eine
Orientierungshilfe. Die Angaben beziehen sich auf Wasser
als Betriebsmedium. Änderungen der Betriebsbedingungen
oder andere Medien können zu Abweichungen führen. Im
Zweifelsfall ist es ratsam, mittels einer Probeinstallation
das Verhalten des Materials unter den definitiven
Betriebsbedingungen zu testen.
Temperaturen unter 0 °C können die
Betätigungsgeschwindigkeit negativ beeinflussen.
AG = Antriebsgröße
4 / 44
400 mbar/abs*
PFA und PTFE
Temperatur [°F]
AG 1, 2
AG 3, 4
Temperatur [°C]
PTFE
PVDF
105
90
75
60
45
30
15
