Programmierhandbuch für VLT

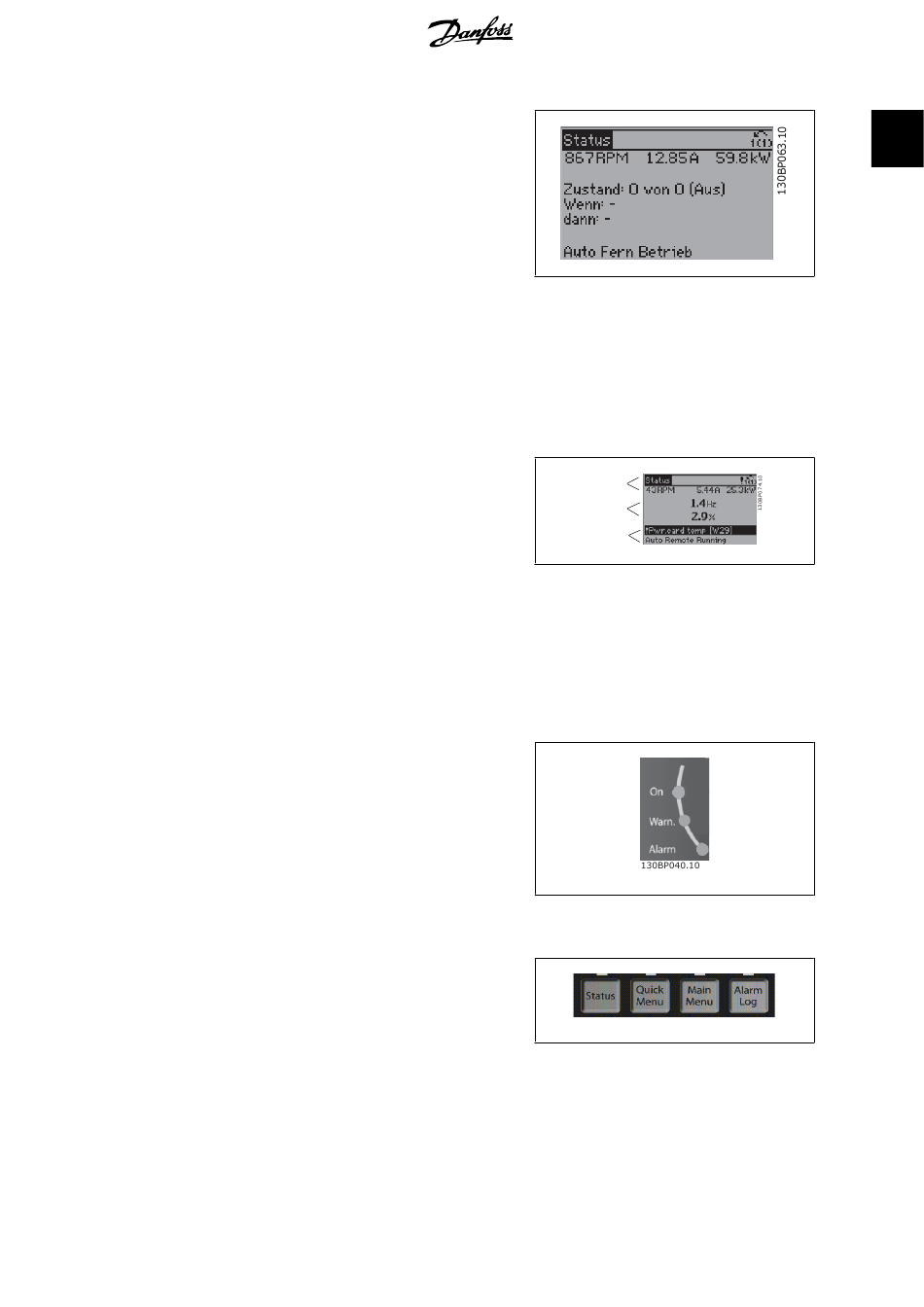

Anzeige III: Zustand Smart Logic Con-
trol
Diese Anzeige zeigt das auszuwertende Ereig-
nis und die zugehörige Aktion des Smart Logic
Controllers an. Nähere Informationen finden
Sie im Abschnitt
Gruppe 13-xx).
Der untere Bereich zeigt den Zustand des
Frequenzumrichters an.
Displaykontrast anpassen
Drücken Sie [Status] und [ ], um den Kontrast des Displays zu erhöhen.
Drücken Sie [Status] und [ ], um den Kontrast des Displays zu verringern.
Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf. Zu-
sätzlich erscheint ein Zustands- oder Alarmtext im Display.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung, eine DC-Zwischenkreis-
klemme oder eine externe 24 V-Versorgung angeschlossen ist. Gleichzeitig leuchtet die Hinter-
grundbeleuchtung.
LCP-Tasten
Menütasten
Die Menütasten sind nach Funktionen grup-
piert. Die Tasten unter der Displayanzeige
können zur Änderung der Statusanzeige, zum
Parametrieren oder für den Zugriff auf den
Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste [Status]
können Sie zwischen 3 verschiedenen Anzeigen wählen:
®
HVAC Drive
Smart Logic Control
On (Grüne LED): Das Gerät ist be-
triebsbereit.
Warn. (Gelbe LED): zeigt eine War-
nung an.
Alarm (Rot blinkende LED): zeigt ei-
nen Alarmzustand an.
MG.11.C3.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
(siehe
Top section
Middle section
Bottom section
