2. Parameterbeschreibung
zum Motor ab. Im Energiesparmodus werden bestimmte Bedingungen überwacht, um herauszu-
finden, wenn wieder eine Last am System angelegt wird.
Der Energiesparmodus kann entweder über „No Flow"-Erkennung/Niedrige Drehzahlerfassung
2
(muss über die entsprechenden Parameter programmiert werden, siehe dazu das Signalflussdia-
gramm in Parametergruppe 22-2*, No-Flow Erkennung) oder über ein externes Signal an einem
der Digitaleingänge aktiviert werden (dies muss über die Parameter für die Konfiguration der Di-
gitaleingänge, Par. 5-1*, Option Energiesparmodus programmiert werden).
Damit z. B. ein elektromechanischer Durchflusswächter verwendet werden kann, um eine „No
Flow"-Bedingung zu erfassen und den Energiesparmodus zu aktivieren, erfolgt die Aktion auf der
Anstiegkante des extern angelegten Signals (anderenfalls würde der Frequenzumrichter den Ener-
giesparmodus niemals verlassen, da das Signal dauernd anliegt).
Wird Par. 25-26
grammierhandbuch, MG.11.CX.YY
Kaskadenregler (falls eingeschaltet) gegeben, um das Abschalten der Pumpen mit konstanter
Drehzahl zu starten, bevor die Führungspumpe (variable Drehzahl) gestoppt wird.
Beim Aufruf des Energiesparmodus zeigt die untere Zustandszeile in der LCP Bedieneinheit dies
an.
Siehe auch Signalflussdiagramm in Abschnitt 22-2*
Es gibt drei verschiedene Möglichkeiten zur Verwendung der Energiesparfunktion:
1) Systeme, in denen der integrierte PI-Regler für die Regelung von Druck oder Temperatur ver-
wendet wird. Dies sind z. B. Boost-Systeme mit einem Druckistwertsignal, das am Frequenzum-
richter von einem Druckwandler angelegt wird. Par. 1-00
eingestellt sein und der PI-Regler für die gewünschten Sollwert- und Istwertsignale konfiguriert
werden.

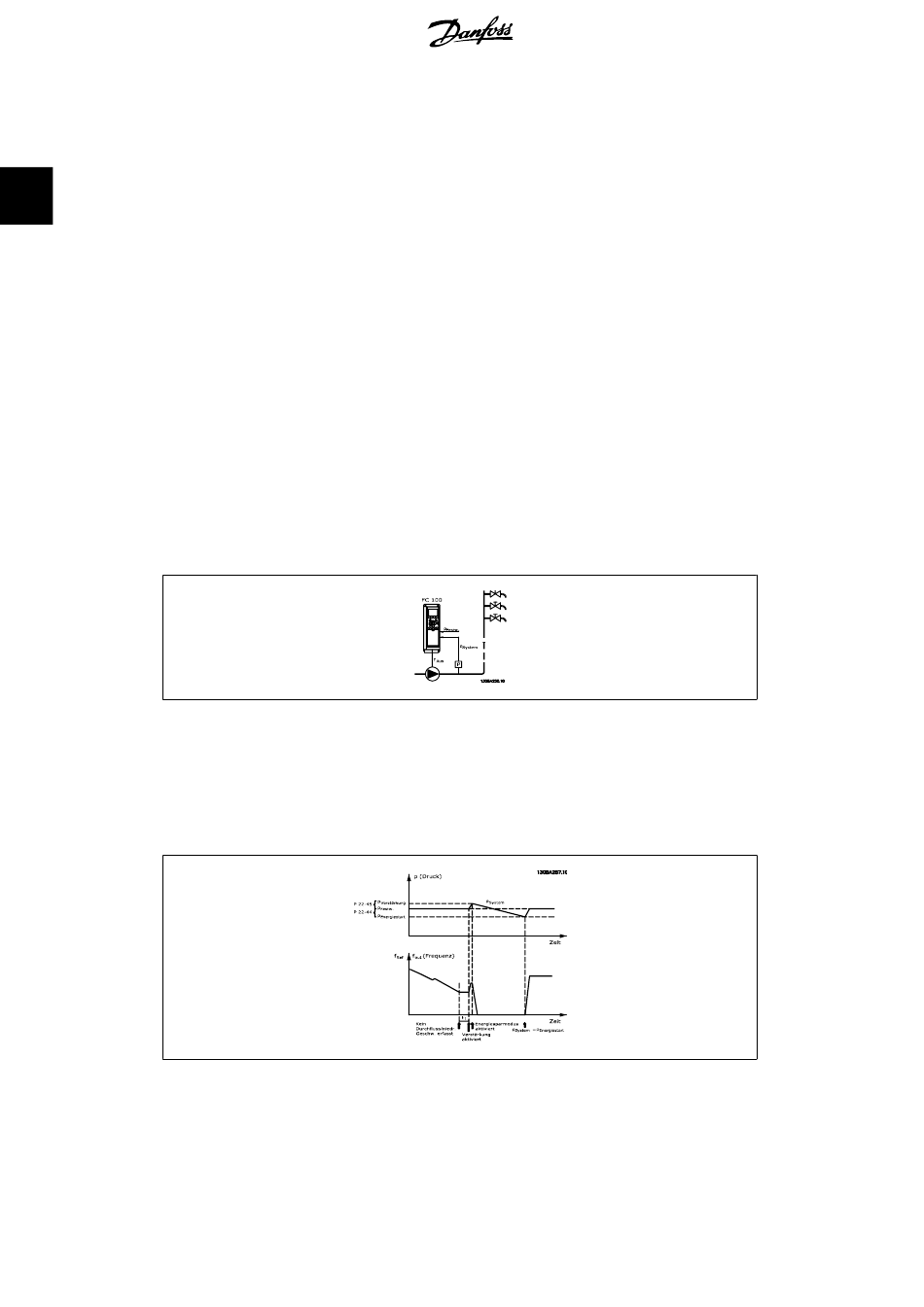

Beispiel: Boost-System.
Wird kein Durchfluss erfasst, erhöht der Frequenzumrichter den Drucksollwert, um einen gering-
fügigen Überdruck im System sicherzustellen (der Boost wird in Par. 22-45
stellt).
216
No-Flow Abschaltung
auf Aktiviert programmiert (siehe
), wird bei Aktivierung des Energiesparmodus ein Befehl an den
MG.11.C3.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Programmierhandbuch für VLT
®
VLT
HVAC Drive Pro-
No-Flow Erkennung
.
Regelverfahren
muss auf PID-Regler
Sollwert-Boost
®
HVAC Drive
einge-
