1. Programmieren
Im Zustandsmodus kann die Anzeige in 3 Bereiche unterteilt werden:
1
Der obere Abschnitt (a) zeigt den Anzeigemodus und enthält Zustandsinformationen und Be-
triebsvariablen.
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird in der Zustandszeile oben rechts ge-
zeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die Nummer des
programmierten Satzes rechts in Klammern angezeigt.
Der Arbeitsbereich (b) zeigt unabhängig vom Zustand ständig mindestens eine Betriebsvariable
mit der entsprechenden Einheit an. Bei Alarm/Warnung wird anstatt der Betriebsvariablen die
entsprechende Warnung angezeigt.
Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wechseln.
Jede Anzeige zeigt verschiedene Betriebsvariablen in unterschiedlichen Formaten (siehe unten).
Detaillierte Informationen zu den Betriebsvariablen erhalten Sie, wenn Sie den Parameter der
Variablen aufrufen (z. B. Par. 16-00 für Steuerwort) und die [Info]-Taste drücken.
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern
nach einer möglichen Dezimalstelle. Durch einen größeren Zahlenwert eines Parameters werden
weniger Ziffern nach der Dezimalstelle angezeigt.
Ex.: Stromanzeige
5,25 A; 15,2 A 105 A.

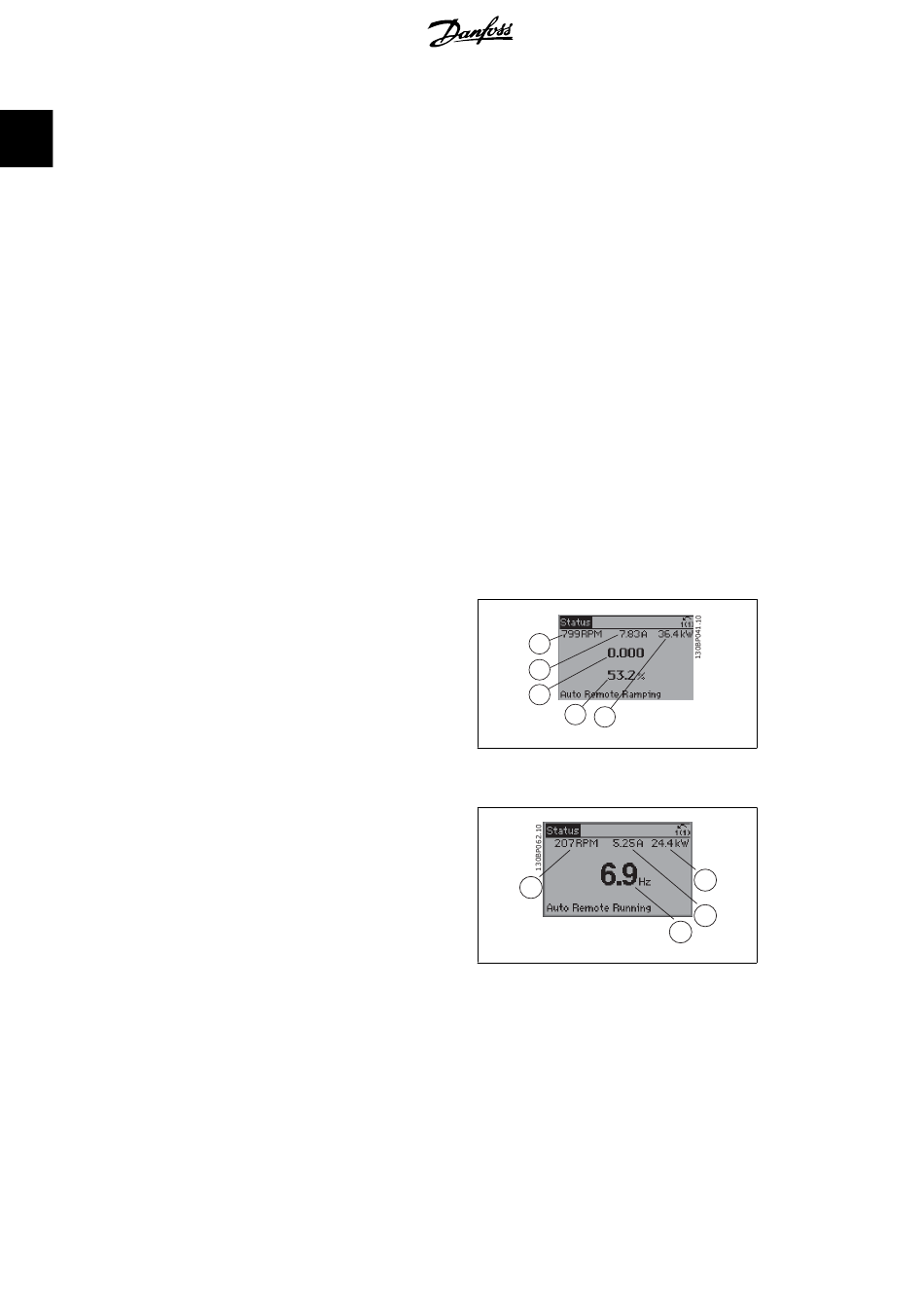

Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Benutzen Sie [INFO], um Informationen zu
den angezeigten Betriebsvariablen 1.1, 1.2,
1.3, 2 und 3 zu erhalten.
Diese Abbildung zeigt das Format der Be-
triebsvariablen im Display. 1.1, 1.2 und 1.3
sind in kleiner Größe, 2 und 3 in mittlerer Grö-
ße gezeigt.
Anzeige II: 4 Betriebsvariablen
Es werden die Betriebsvariablen (1.1, 1.2, 1.3
und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motor-
strom, Motorleistung und Frequenz.
1.1, 1.2 und 1.2 sind in kleiner Größe, 2 ist in
großer Größe gezeigt.
4
MG.11.C3.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Programmierhandbuch für VLT
1.1
1.2
2
3
1.3
1.1
2
®
HVAC Drive
1.3
1.2
