DLC3010 Kurzanleitung
Juni 2013

Schemata und Typenschilder

Dieser Abschnitt enthält die zur Verdrahtung eigensicherer Anlagen erforderlichen Regelkreis-Schemata und die typischen
Zulassungsschilder. Bei Fragen wenden Sie sich bitte an Ihr Emerson Process Management Vertriebsbüro.

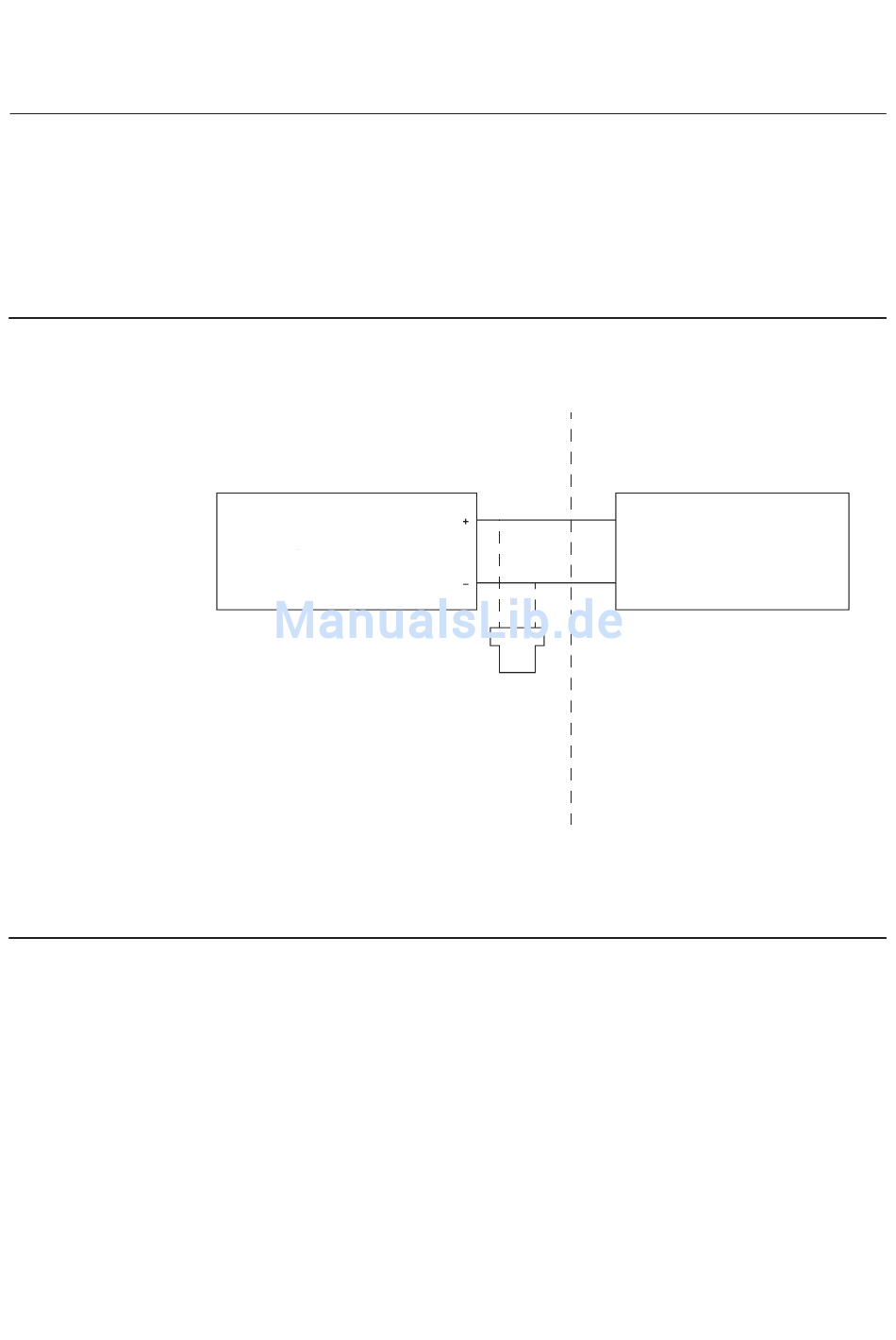

Abbildung 14. Regelkreis-Schema gemäß CSA
HINWEISE:
1. BARRIEREN ERFORDERN CSA-ZUGELASSENE
ANSCHLUSSPARAMETER UND MÜSSEN UNTER BEACHTUNG DER
INSTALLATIONSANWEISUNGEN DES HERSTELLERS FÜR
EIGENSICHERE GERÄTE EINGEBAUT WERDEN.
2. GERÄTE MÜSSEN GEMÄSS DER KANADISCHEN RICHTLINIEN FÜR
ELEKTRISCHE ANSCHLÜSSE, ABSCHNITT 1, EINGEBAUT WERDEN.
3. VERWENDETE HANDTERMINALS ODER MULTIPLEXER MÜSSEN
DIE CSA-ZULASSUNG AUFWEISEN UND GEMÄSS DER
KONTROLLZEICHNUNG DES HERSTELLERS INSTALLIERT WERDEN.
4. FÜR ZUGELASSENE INSTALLATIONEN: Vmax > Voc, Imax > Isc
Ci + Ccable < Ca, Li + Lcable < La
28B5744-B
32
CSA-INSTALLATIONSZEICHNUNG
EX-BEREICH
CLASS I, GROUPS A, B, C, D
CLASS II, GROUPS E, F, G
CLASS III
FISHER TYP DLC3010
Vmax = 30 V
Imax = 226 mA
Ci - 5,5 nF
Li = 0,4 mH
SIEHE HINWEIS 3
Kurzanleitung
D103214X0DE
KEIN EX-BEREICH
BARRIERE MIT
CSA-ZULASSUNG
