Emerson Digitaler Fisher FIELDVUE DLC3010 Kurzanleitung Seite 33

Kurzanleitung
D103214X0DE

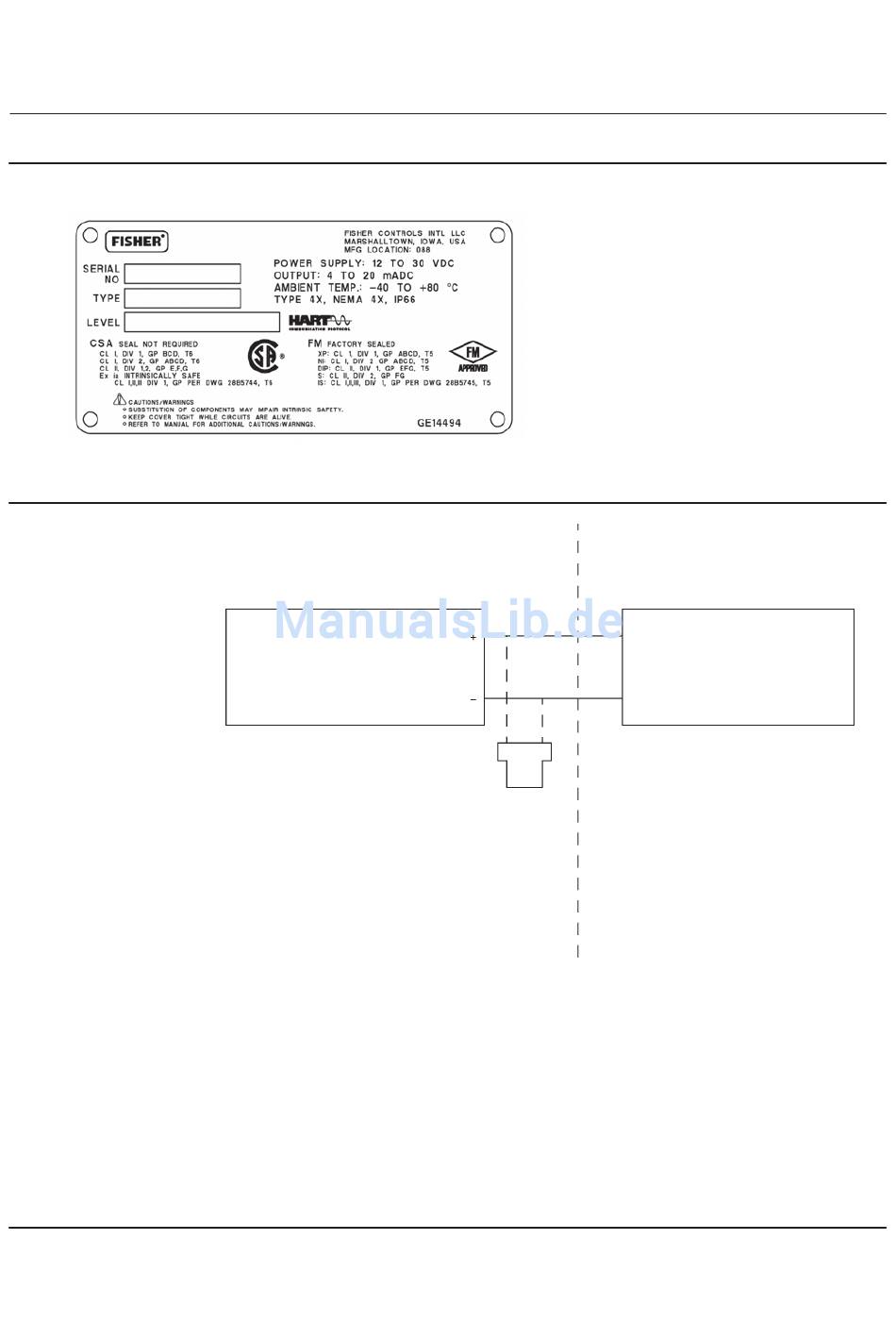

Abbildung 15. Typisches CSA/FM-Zulassungsschild
Abbildung 16. Regelkreis-Schema gemäß FM
EIGENSICHER CLASS I, II, III, DIV 1, GROUPS A, B, C, D, E, F, G
KEINE FUNKEN ERZEUGEND CLASS I, DIV 2, GROUPS A, B, C, D
1. DIE INSTALLATION MUSS DEN NATIONALEN RICHTLINIEN FÜR
ELEKTRISCHE ANSCHLÜSSE (NEC, NFPA 70, ARTIKEL 504 UND
ANSI/ISA RP12.6) ENTSPRECHEN.
2. ANWENDUNGEN DER CLASS 1, DIV 2 MÜSSEN GEMÄSS DEN
SPEZIFIKATIONEN IM NEC ARTIKEL 501-4(B) INSTALLIERT WERDEN.
GERÄT UND FELDVERDRAHTUNG ERZEUGEN BEI ANSCHLUSS AN
ZUGELASSENE BARRIEREN MIT KONFORMEN ANSCHLUSSPARAMETERN
KEINE FUNKEN.
3. MESSKREISE MÜSSEN GEMÄSS DEN HERSTELLERANWEISUNGEN
ANGESCHLOSSEN WERDEN.
4. DIE MAXIMALE SPANNUNG IM SICHEREN BEREICH DARF 250 Vrms
NICHT ÜBERSCHREITEN.
5. DER WIDERSTAND ZWISCHEN BARRIERENMASSE UND
ERDUNGSPUNKT MUSS WENIGER ALS EIN OHM BETRAGEN.
6. NORMALE BETRIEBSBEDINGUNGEN 30 VDC, 20 mADC.
7. VERWENDETE HANDTERMINALS ODER MULTIPLEXER MÜSSEN DIE
FM-ZULASSUNG AUFWEISEN UND GEMÄSS DER KONTROLLZEICHNUNG
DES HERSTELLERS INSTALLIERT WERDEN.
8. FÜR ZUGELASSENE INSTALLATIONEN (EIGENSICHER UND KEINE
FUNKEN ERZEUGEND):
Vmax > Voc oder Vt
Imax > Isc, oder It
Pi > Po, oder Pt
9. DAS GEHÄUSE DES GERÄTS ENTHÄLT ALUMINIUM UND STELLT EINE
POTENZIELLE ZÜNDQUELLE DAR, WENN ES REIBUNG ODER
MECHANISCHEN STÖSSEN AUSGESETZT WIRD. REIBUNG UND
MECHANISCHE STÖSSE BEI DER INSTALLATION UND WÄHREND DES
BETRIEBS VERMEIDEN, UM EINE EXPLOSION ZU VERHINDERN.
28B5745-C
EX-BEREICH
FISHER TYP DLC3010
Vmax = 30 V
Imax = 226 mA
Ci - 5,5 nF
Li = 0,4 mH
Pi = 1,4 W
Ci + Ccable < Ca
Li + Lcable < La
SIEHE
HINWEIS 7
DLC3010 Kurzanleitung
Juni 2013
KEIN EX-BEREICH
BARRIERE MIT
FM-ZULASSUNG
33
