DLC3010 Kurzanleitung
Juni 2013

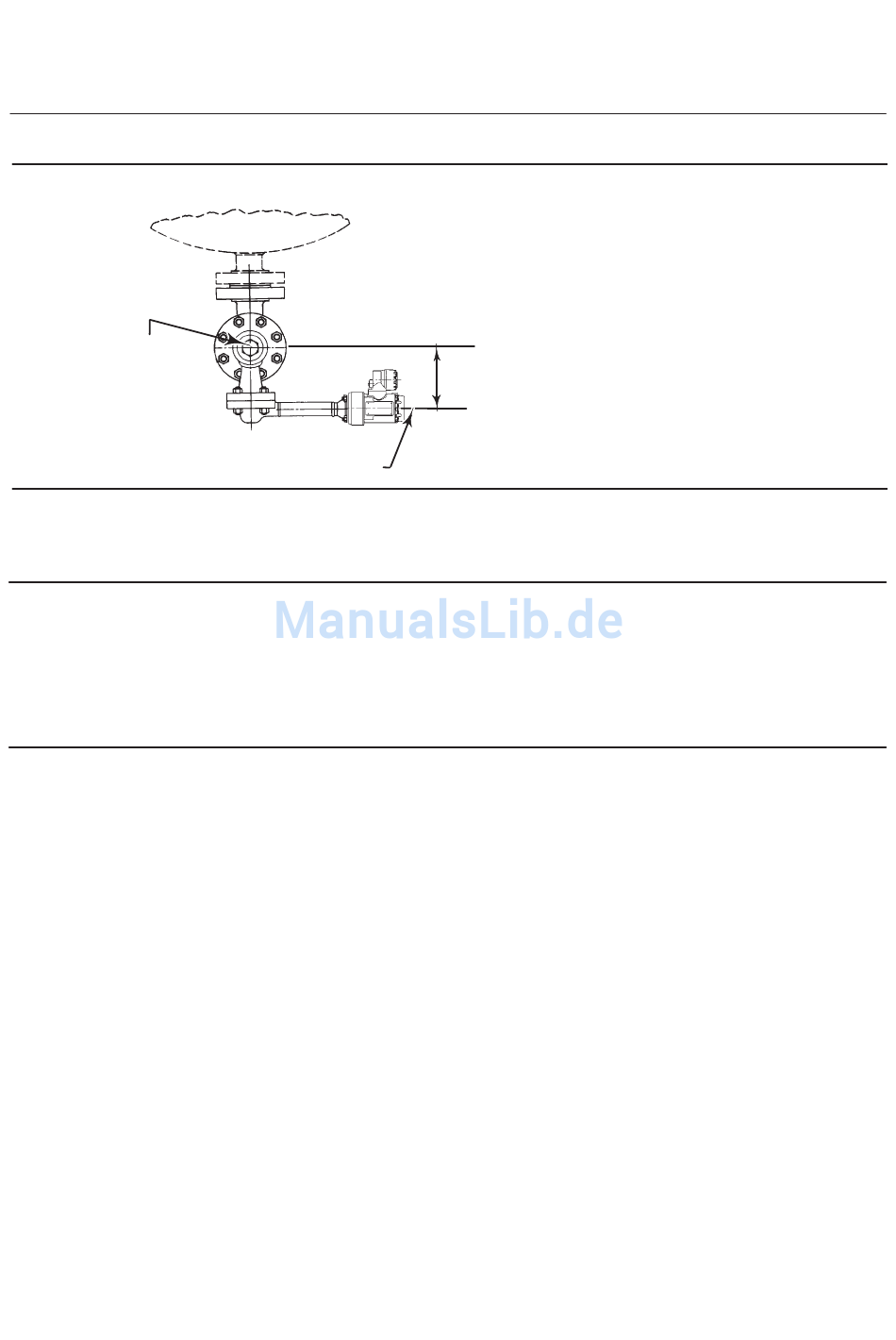

Abbildung 13. Methode zur Bestimmung der Länge des Momentarms anhand der äußeren Abmessungen
VERTIKALE M
DES
L
VERDRÄNGERKÖRPERS
E0283
4. Messanwendung (Füllstand, Trennschicht oder Dichte) wählen.
Hinweis
Wenn der 249 bei Trennschichtmessungen nicht am Behälter angebaut ist oder wenn das Bezugsgefäß abgesperrt werden kann,
das Gerät mit Gewichten, Wasser oder einer anderen standardmäßigen Testflüssigkeit im Füllstandsmodus justieren. Nach der
Justage im Füllstandsmodus kann das Gerät auf Trennschichtmessung geschaltet werden. Danach das/die tatsächliche(n)
spezifische(n) Gewicht(e) und den Wertebereich der Prozessflüssigkeit(en) eingeben.
Wenn ein Sensor 249 installiert ist und in der/den tatsächlichen Prozessflüssigkeit(en) unter Betriebsbedingungen justiert werden
muss, den endgültigen Messmodus und die aktuellen Daten der Prozessflüssigkeit an dieser Stelle eingeben.
a. Bei Auswahl von Level (Füllstand) oder Interface (Trennschicht) werden die standardmäßigen Maßeinheiten der
Prozessvariable auf dieselben Einheiten gesetzt, die für die Länge des Verdrängers gewählt wurden. Es erscheint die
Aufforderung zur Eingabe der Füllstandsabweichung (Level Offset). Messbereichswerte werden auf der Grundlage von Level
Offset und Verdrängergröße initialisiert. Standardmäßig ist das Messende gleich der Verdrängerlänge und der Messanfang
wird auf Null gesetzt, wenn die Füllstandsabweichung 0 beträgt.
b. Bei Auswahl von Density (Dichte) werden die standardmäßigen Maßeinheiten der Prozessvariable auf SGU (Einheit des
spezifischen Gewichts) eingestellt. Standardmäßig wird das Messende auf 1,0 und der Messanfang auf 0,1 gesetzt.
5. Die gewünschte Wirkungsweise des Ausgangs wählen: direkt oder umgekehrt.
Bei Auswahl von reverse acting (umgekehrt wirkend) werden die Standardwerte für Messanfang und Messende (die Werte der
Prozessvariablen bei 20 mA und 4 mA) vertauscht. Bei einem umgekehrt wirkenden Gerät fällt der Regelkreisstrom bei steigendem
Flüssigkeitsstand.
6. Sie haben die Möglichkeit, die Standardvorgabe für die Maßeinheiten der Prozessvariablen zu ändern.
7. Anschließend können die Standardwerte für Messanfang und Messende des Messbereichs (PV-Wert bei 20 mA und PV-Wert bei
4 mA) geändert werden.
24
BEHÄLTER
HORIZONTALE M
DES
L
TORSIONSROHRS
LÄNGE DES
MOMENTARMS
Kurzanleitung
D103214X0DE
