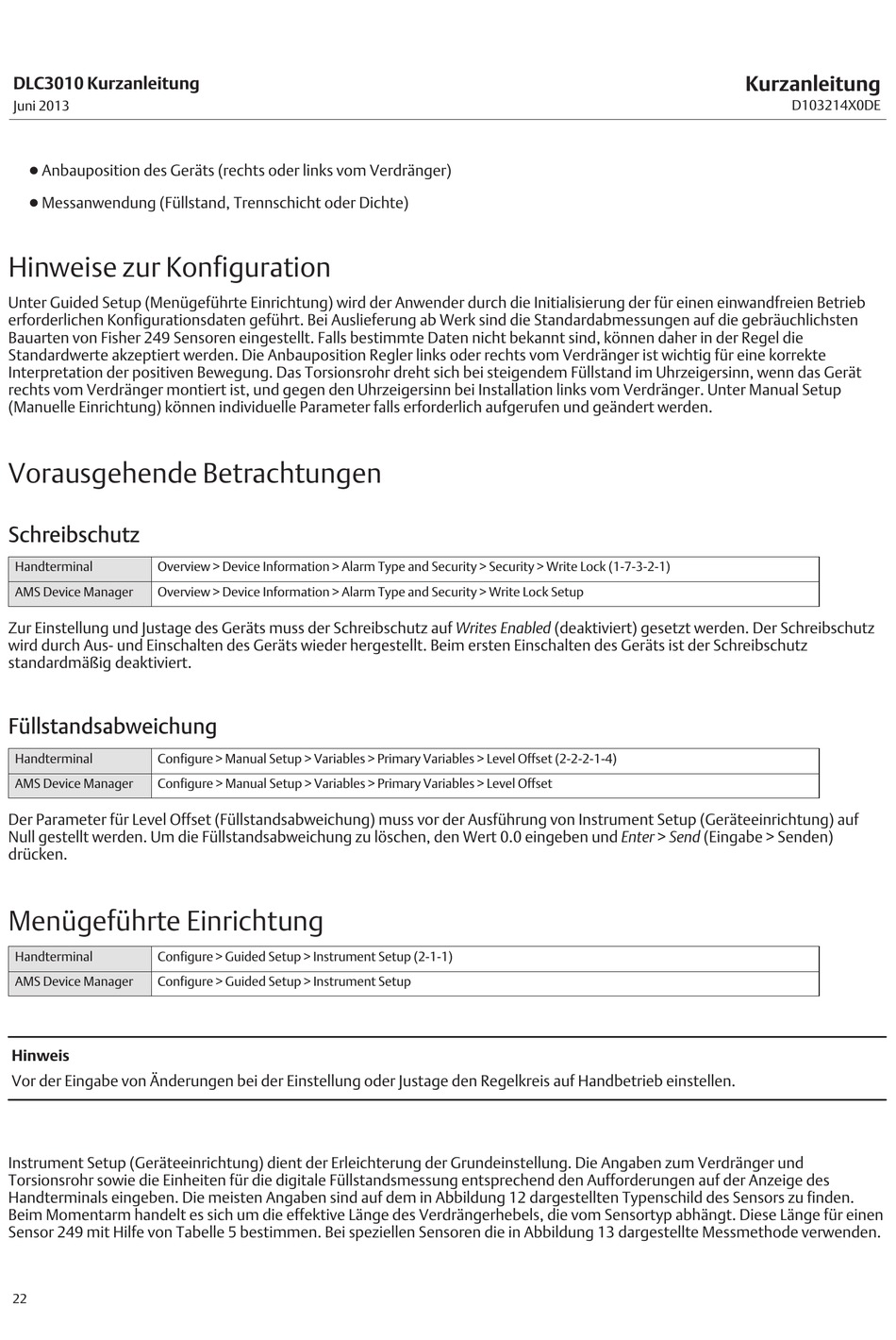

DLC3010 Kurzanleitung
Juni 2013
D Anbauposition des Geräts (rechts oder links vom Verdränger)
D Messanwendung (Füllstand, Trennschicht oder Dichte)
Hinweise zur Konfiguration
Unter Guided Setup (Menügeführte Einrichtung) wird der Anwender durch die Initialisierung der für einen einwandfreien Betrieb
erforderlichen Konfigurationsdaten geführt. Bei Auslieferung ab Werk sind die Standardabmessungen auf die gebräuchlichsten
Bauarten von Fisher 249 Sensoren eingestellt. Falls bestimmte Daten nicht bekannt sind, können daher in der Regel die
Standardwerte akzeptiert werden. Die Anbauposition Regler links oder rechts vom Verdränger ist wichtig für eine korrekte
Interpretation der positiven Bewegung. Das Torsionsrohr dreht sich bei steigendem Füllstand im Uhrzeigersinn, wenn das Gerät
rechts vom Verdränger montiert ist, und gegen den Uhrzeigersinn bei Installation links vom Verdränger. Unter Manual Setup
(Manuelle Einrichtung) können individuelle Parameter falls erforderlich aufgerufen und geändert werden.

Vorausgehende Betrachtungen

Schreibschutz
Handterminal
Overview > Device Information > Alarm Type and Security > Security > Write Lock (1-7-3-2-1)
AMS Device Manager
Overview > Device Information > Alarm Type and Security > Write Lock Setup
Zur Einstellung und Justage des Geräts muss der Schreibschutz auf Writes Enabled (deaktiviert) gesetzt werden. Der Schreibschutz
wird durch Aus- und Einschalten des Geräts wieder hergestellt. Beim ersten Einschalten des Geräts ist der Schreibschutz
standardmäßig deaktiviert.
Füllstandsabweichung
Handterminal
Configure > Manual Setup > Variables > Primary Variables > Level Offset (2-2-2-1-4)
AMS Device Manager
Configure > Manual Setup > Variables > Primary Variables > Level Offset
Der Parameter für Level Offset (Füllstandsabweichung) muss vor der Ausführung von Instrument Setup (Geräteeinrichtung) auf
Null gestellt werden. Um die Füllstandsabweichung zu löschen, den Wert 0.0 eingeben und Enter > Send (Eingabe > Senden)
drücken.
Menügeführte Einrichtung
Handterminal
Configure > Guided Setup > Instrument Setup (2-1-1)
AMS Device Manager
Configure > Guided Setup > Instrument Setup
Hinweis
Vor der Eingabe von Änderungen bei der Einstellung oder Justage den Regelkreis auf Handbetrieb einstellen.
Instrument Setup (Geräteeinrichtung) dient der Erleichterung der Grundeinstellung. Die Angaben zum Verdränger und
Torsionsrohr sowie die Einheiten für die digitale Füllstandsmessung entsprechend den Aufforderungen auf der Anzeige des
Handterminals eingeben. Die meisten Angaben sind auf dem in Abbildung 12 dargestellten Typenschild des Sensors zu finden.
Beim Momentarm handelt es sich um die effektive Länge des Verdrängerhebels, die vom Sensortyp abhängt. Diese Länge für einen
Sensor 249 mit Hilfe von Tabelle 5 bestimmen. Bei speziellen Sensoren die in Abbildung 13 dargestellte Messmethode verwenden.
22
Kurzanleitung
D103214X0DE
