DLC3010 Kurzanleitung
Juni 2013

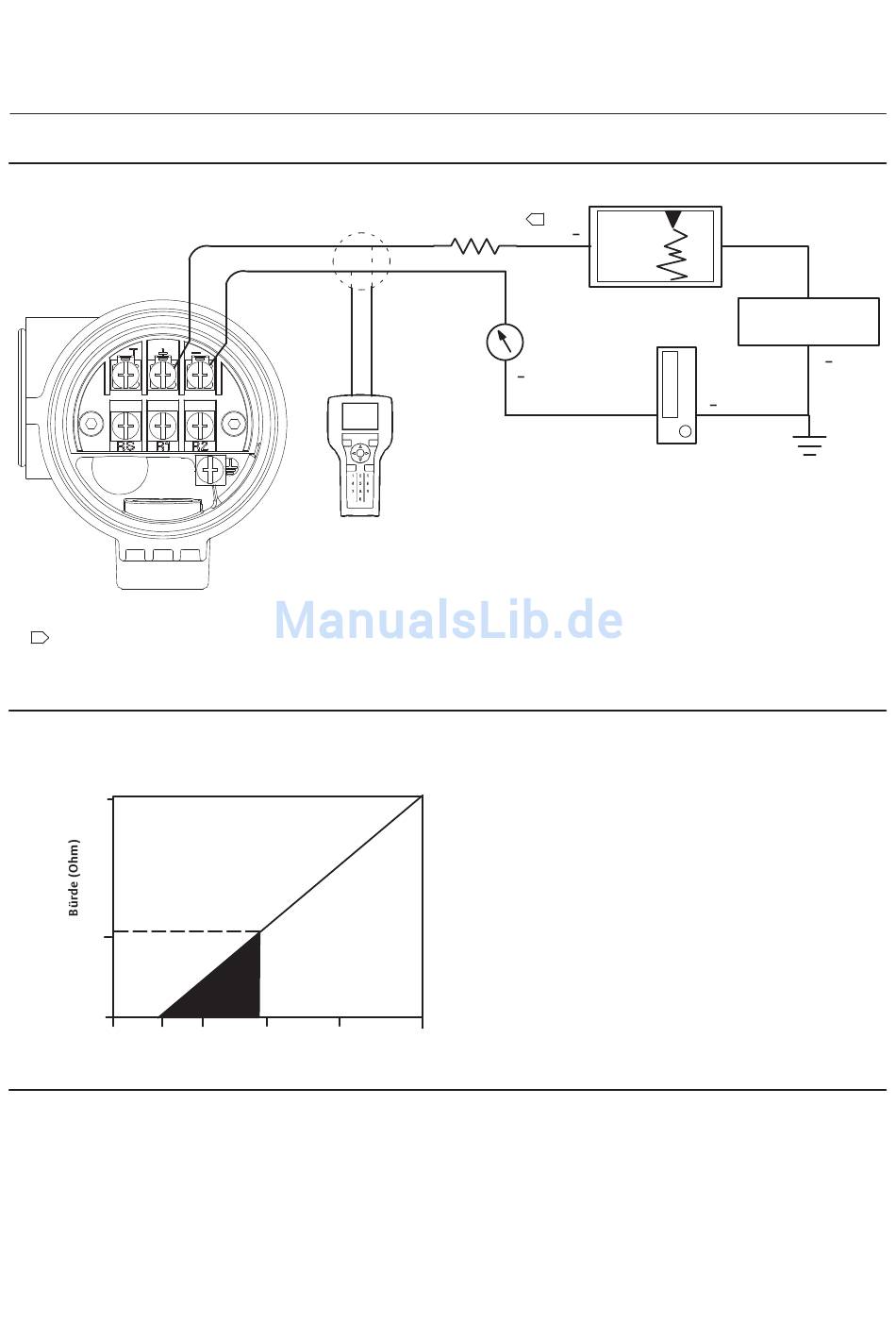

Abbildung 9. Anschluss eines Handterminals an den Stromkreis des digitalen Füllstandsreglers
HINWEIS:
1 DIESER WERT REPRÄSENTIERT DIE GESAMTBÜRDE DES STROMKREISES.
E0363
Abbildung 10. Erforderliche Spannungsversorgung und Lastwiderstand
Maximale Bürde = 43,5 x (Verfügbare Versorgungsspannung - 12,0)
783
250
0
10 12
MINIMALE BETRIEBSSPANNUNG (VDC)
E0284
14
Betriebsbereich
15 20 25
230 W 3 R 3 1100 W
1
L
Referenzmessgerät für
die Justage oder
+
Überwachung des
Betriebs. Beispielsweise
ein Voltmeter über
einen 250 Ohm
Widerstand oder
ein Amperemeter.
Ein HART-Kommunikationsgerät
kann an einem beliebigen
Abschlusspunkt im Signalkreis
angeschlossen werden. Der
Signalkreis erfordert eine Bürde
zwischen 250 und 1100 Ohm, um die
ordnungsgemäße Kommunikation
zu gewährleisten.
30
Kurzanleitung
+
SPANNUNGS-
VERSORGUNG
+
Der Signalkreis kann an einem
beliebigen Punkt geerdet
werden oder ungeerdet bleiben.
D103214X0DE
+
