Kurzanleitung
Schritt 2: Gehäuse drehen
Zum Verbessern des Zugangs zur Feldverkabelung sowie der Ablesbarkeit des
optionalen Digitalanzeigers:
1. Die Gehäusesicherungsschraube lösen.
2. Das Gehäuse um 180° von seiner ursprünglichen (gelieferten) Position aus
nach links oder rechts drehen.
3. Die Gehäusesicherungsschraube wieder festziehen.

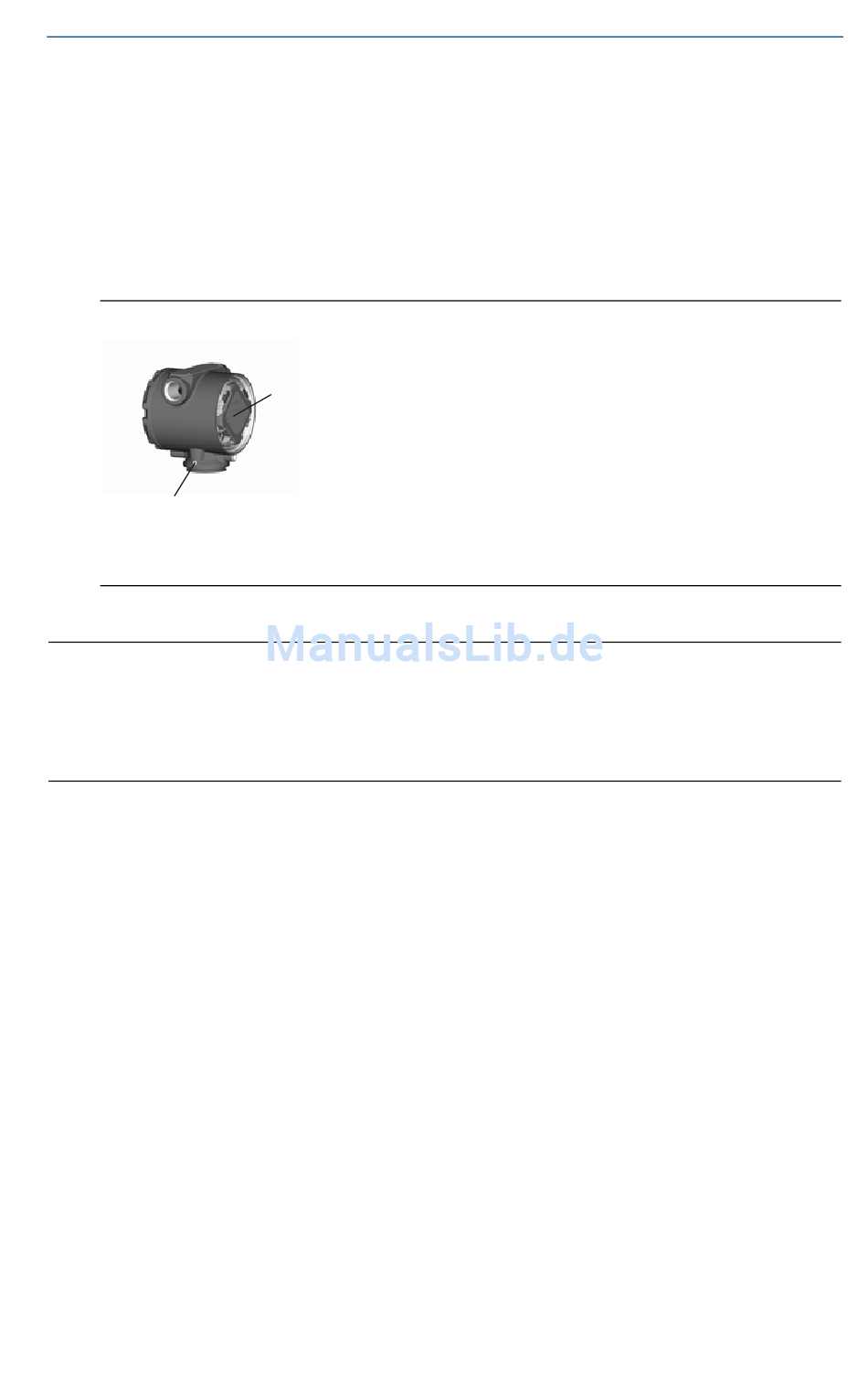

Abbildung 4. Messumformer-Gehäusesicherungsschraube
B
A. Funktionsplatine
A. Gehäusesicherungsschraube (
Hinweis
Das Gehäuse nicht um mehr als 180° drehen, ohne den Messumformer zunächst zu zerlegen
(siehe Abschnitt 4 der Betriebsanleitung für den 3051S MultiVariable-Messumformer [Dok.-Nr.
00809-0105-4803] bzgl. weiterer Informationen). Ein Überdrehen kann die elektrische
Verbindung zwischen Sensormodul und Elektronik der Funktionsplatine beschädigen.
Schritt 3: Schalter setzen
Der Messumformer ist standardmäßig mit Alarmverhalten Hoch (HI) und
Schreibschutz Aus konfiguriert.
1. Wenn der Messumformer montiert ist, den Messkreis sichern und die
Spannungsversorgung unterbrechen.
2. Den Gehäusedeckel entfernen, der den Feldanschlussklemmen
gegenüberliegt. Den Gehäusedeckel in explosionsgefährdeten Umgebungen
nicht entfernen.
3. Die Schreibschutz- und Alarmschalter mit einem kleinen Schraubendreher in
die gewünschte Position schieben.
4. Den Gehäusedeckel wieder anbringen und festziehen, bis Metall an Metall
anliegt, um die Anforderungen für Ex-Schutz zu erfüllen.
8
A
3
/ in.)
32
Mai 2015
