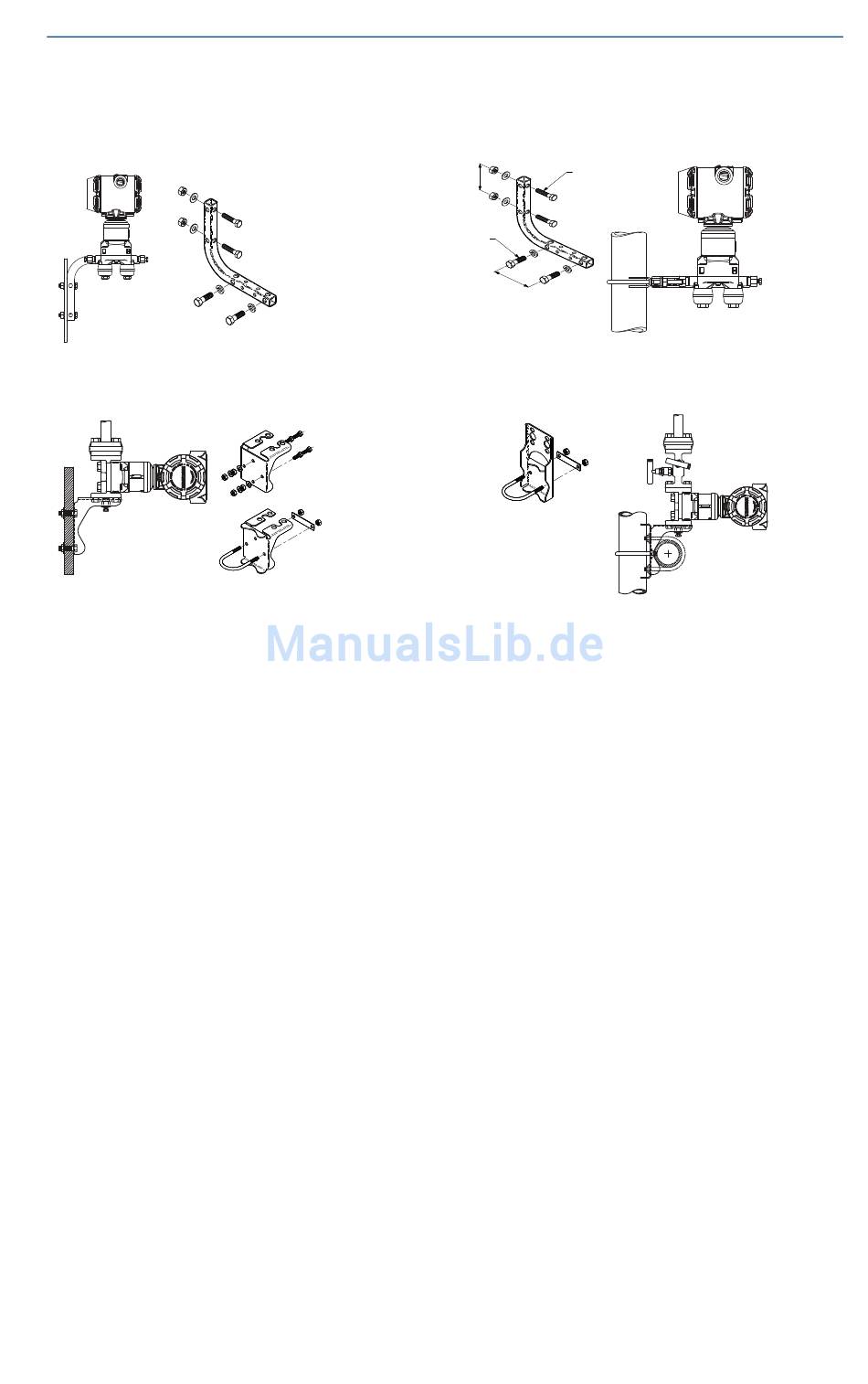

Montagewinkel
Wandmontage

Anforderungen an die Schraubverbindungen

Wenn die Installation des Messumformers die Montage eines Prozessflansches,
Ventilblocks oder Ovaladapters erfordert, diese Montagerichtlinien strikt
befolgen, um die gute Abdichtung und damit die optimale Funktion des
Messumformers zu gewährleisten. Ausschließlich mit dem Messumformer
mitgelieferte oder von Emerson Process Management als Ersatzteile verkaufte
Schrauben verwenden.
Messumformerbaugruppen mit den für die ordnungsgemäße Montage des
Messumformers erforderlichen Schraubenlängen.
4
Coplanar-Flansch
Anpassungsflansch
Abbildung 1 zeigt gebräuchliche
Rohrmontage
