Montage
2.3
Elektronik auf dem Messsystem drehen
(optional)
Die Auswerteelektronik kann um bis 90° auf dem Messsystem gedreht werden.
1.
2.
3.
2.4
Anzeige auf der Auswerteelektronik drehen
(optional)
Die Anzeige kann um 90° oder 180° von der Originalposition auf der Auswerteelektronik
gedreht werden.
18
Die Innensechskantschraube, mit der die Auswerteelektronik befestigt ist, mit
einem 4 mm Innensechskantschlüssel lösen.

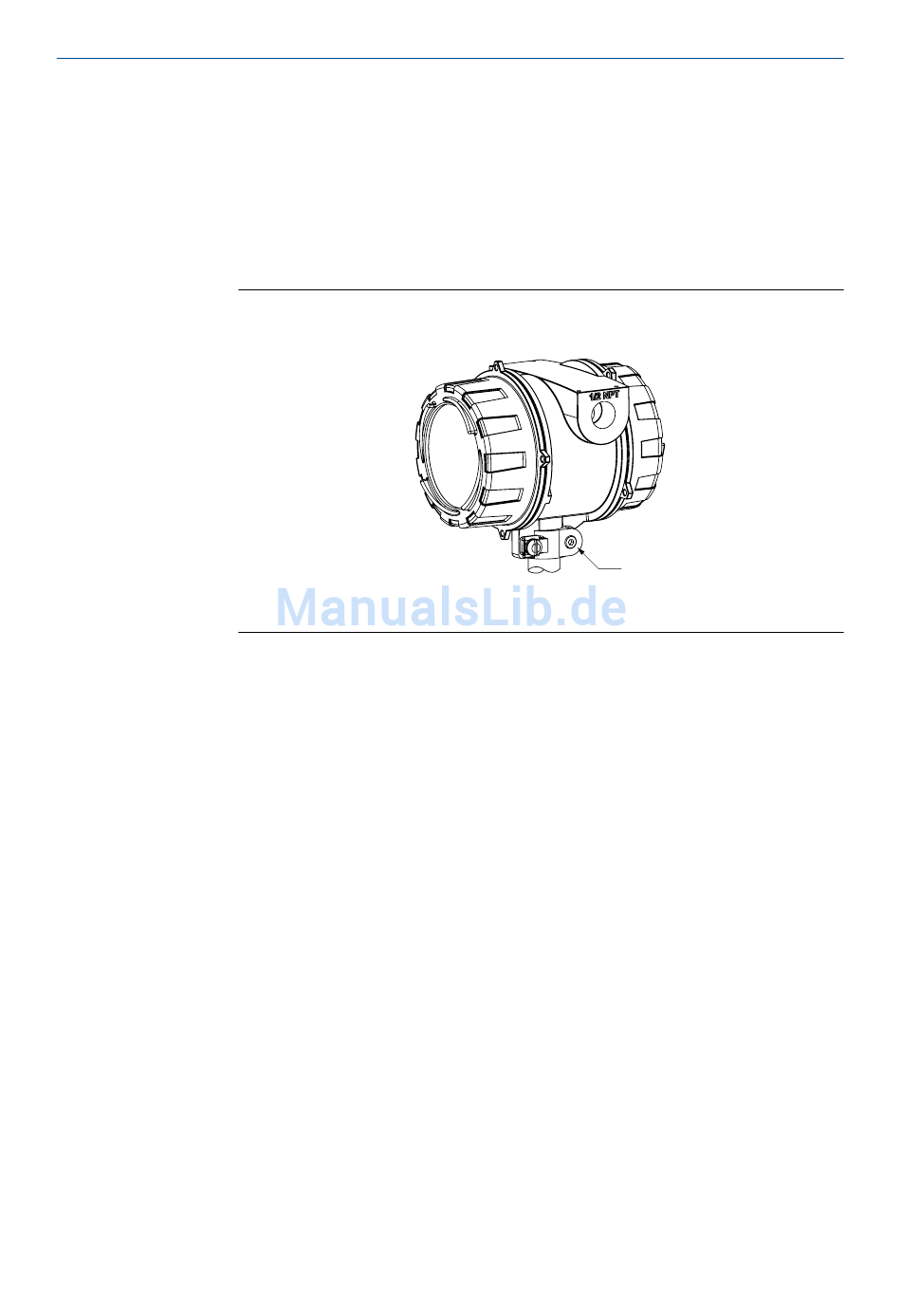

Abbildung 2-4:
Komponente zur Befestigung der Auswerteelektronik
A. Innensechskantschraube M5
Die Auswerteelektronik um bis zu 90° im Uhrzeigersinn in die gewünschte
Ausrichtung drehen.
Die Innensechskantschraube halten und mit einem Drehmoment von 6,8 Nm (60 lb
in) anziehen.
A
®
