Emerson Rosemount 3051S MultiVariable Kurzanleitung Seite 5

Mai 2015

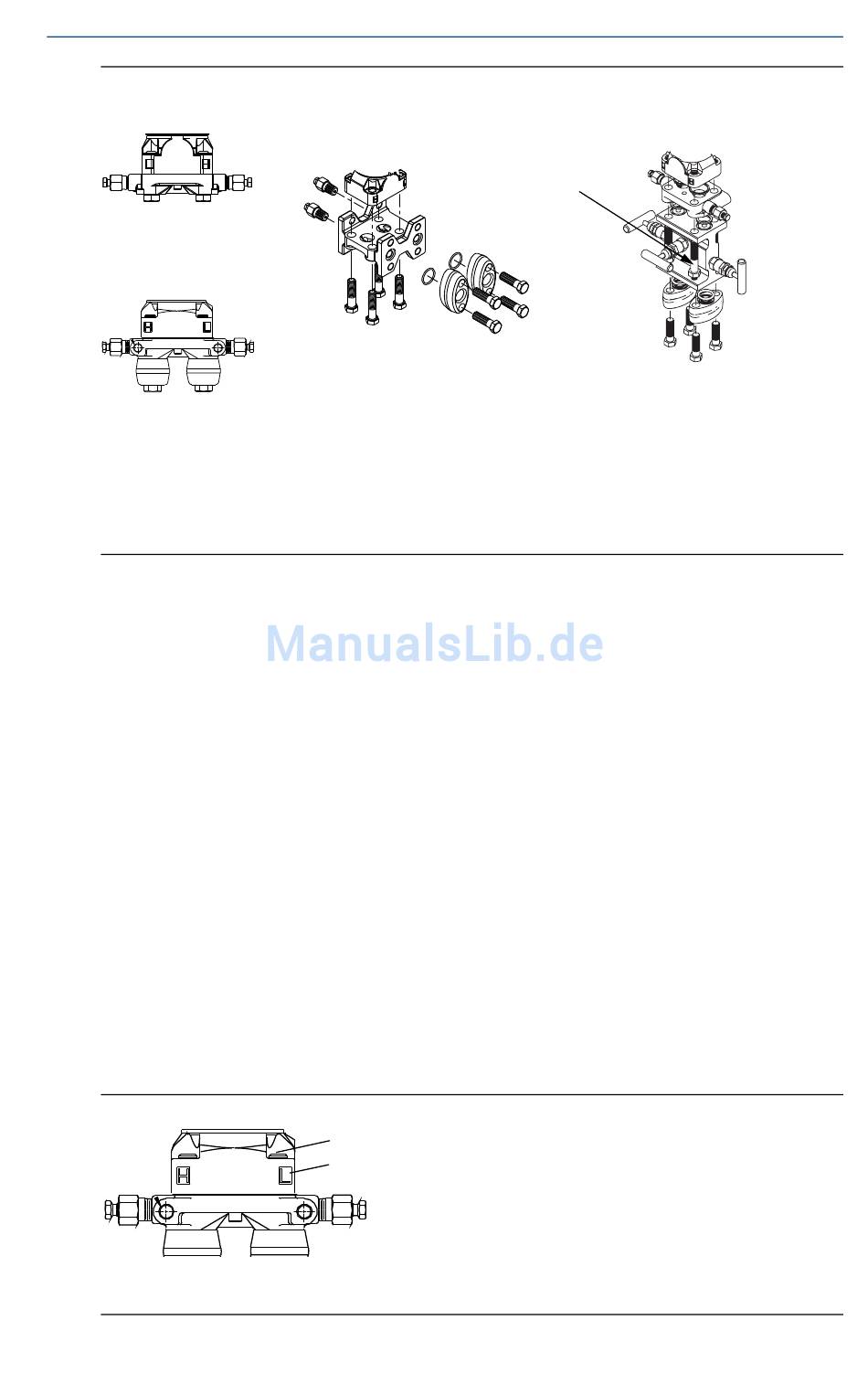

Abbildung 1. Gebräuchliche Messumformerbaugruppen
A
4 x 44 mm
(1,75 in.)
B
4 x 73 mm
(2,88 in.)
A. Messumformer mit Coplanar-Flansch
B. Messumformer mit Coplanar-Flansch und optionalen Ovaladaptern
C. Messumformer mit Anpassungsflansch und optionalen Ovaladaptern
D. Messumformer mit Coplanar-Flansch und optionalem/n Ventilblock und Ovaladaptern
Die Schrauben sind gewöhnlich aus Kohlenstoff- oder Edelstahl gefertigt. Der
Werkstoff kann anhand der Markierungen am Schraubenkopf und
überprüft werden. Wenn der Schraubenwerkstoff nicht in
angegeben ist, wenden Sie sich bzgl. weiterer Informationen an Emerson Process
Management.
Die Schrauben wie folgt montieren:
1. Schrauben aus Kohlenstoffstahl müssen nicht geschmiert werden. Die
Edelstahlschrauben sind mit einem Schmiermittel beschichtet, um die
Montage zu erleichtern. Bei Einbau einer dieser Schraubentypen kein
zusätzliches Schmiermittel verwenden.
2. Schrauben handfest anziehen.
3. Schrauben kreuzweise mit dem Anfangsdrehmoment anziehen. Siehe
Abbildung 3
4. Schrauben kreuzweise (wie vorher) mit dem Drehmoment-Endwert anziehen.
Siehe Abbildung 3
5. Sicherstellen, dass die Flanschschrauben durch die Trennplatte des Moduls
herausragen, bevor das Gerät mit Druck beaufschlagt wird.
Abbildung 2. Trennplatte des Sensormoduls
A. Schraube
B. Trennplatte des Sensormoduls
C
4 x 44 mm
(1,75 in.)
bzgl. des Anfangswerts.
bzgl. des Endwerts.
A
B
4 x 57 mm
(2,25 in.)
4 x 38 mm
(1,50 in.)
Abbildung 3
Kurzanleitung
D
4 x 44 mm
(1,75 in.)
Abbildung 3
5
