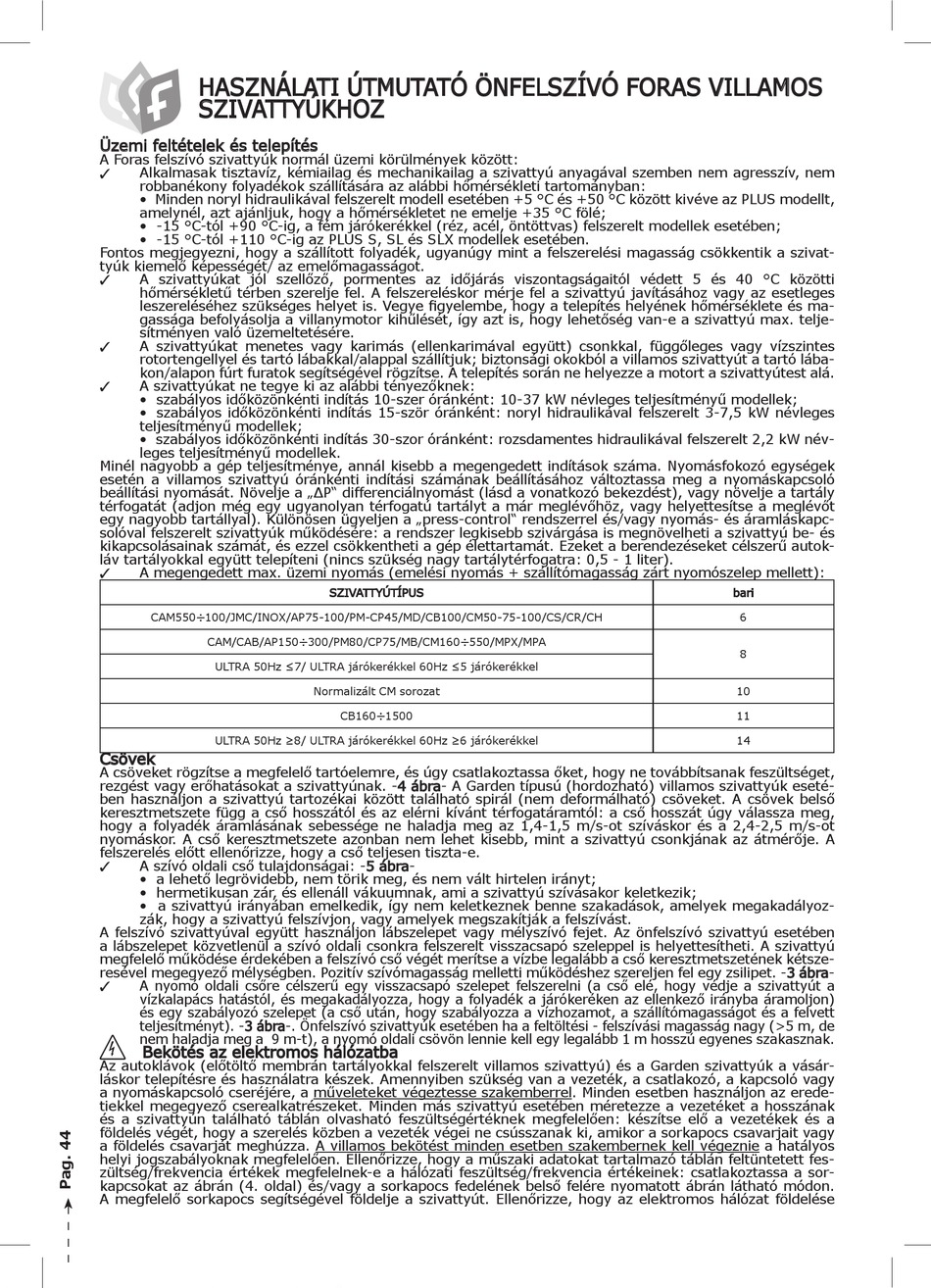

HASZNÁLATI ÚTMUTATÓ ÖNFELSZÍVÓ FORAS VILLAMOS
SZIVATTYÚKHOZ
Üzemi feltételek és telepítés
A Foras felszívó szivattyúk normál üzemi körülmények között:
Alkalmasak tisztavíz, kémiailag és mechanikailag a szivattyú anyagával szemben nem agresszív, nem
3
robbanékony folyadékok szállítására az alábbi hőmérsékleti tartományban:
• Minden noryl hidraulikával felszerelt modell esetében +5 °C és +50 °C között kivéve az PLUS modellt,
amelynél, azt ajánljuk, hogy a hőmérsékletet ne emelje +35 °C fölé;
• -15 °C-tól +90 °C-ig, a fém járókerékkel (réz, acél, öntöttvas) felszerelt modellek esetében;
• -15 °C-tól +110 °C-ig az PLUS S, SL és SLX modellek esetében.
Fontos megjegyezni, hogy a szállított folyadék, ugyanúgy mint a felszerelési magasság csökkentik a szivat-
tyúk kiemelő képességét/ az emelőmagasságot.
A szivattyúkat jól szellőző, pormentes az időjárás viszontagságaitól védett 5 és 40 °C közötti
3
hőmérsékletű térben szerelje fel. A felszereléskor mérje fel a szivattyú javításához vagy az esetleges
leszereléséhez szükséges helyet is. Vegye figyelembe, hogy a telepítés helyének hőmérséklete és ma-
gassága befolyásolja a villanymotor kihűlését, így azt is, hogy lehetőség van-e a szivattyú max. telje-
sítményen való üzemeltetésére.
A szivattyúkat menetes vagy karimás (ellenkarimával együtt) csonkkal, függőleges vagy vízszintes
3
rotortengellyel és tartó lábakkal/alappal szállítjuk; biztonsági okokból a villamos szivattyút a tartó lába-
kon/alapon fúrt furatok segítségével rögzítse. A telepítés során ne helyezze a motort a szivattyútest alá.
A szivattyúkat ne tegye ki az alábbi tényezőknek:
3
• szabályos időközönkénti indítás 10-szer óránként: 10-37 kW névleges teljesítményű modellek;
• szabályos időközönkénti indítás 15-ször óránként: noryl hidraulikával felszerelt 3-7,5 kW névleges
teljesítményű modellek;
• szabályos időközönkénti indítás 30-szor óránként: rozsdamentes hidraulikával felszerelt 2,2 kW név-
leges teljesítményű modellek.
Minél nagyobb a gép teljesítménye, annál kisebb a megengedett indítások száma. Nyomásfokozó egységek
esetén a villamos szivattyú óránkénti indítási számának beállításához változtassa meg a nyomáskapcsoló
beállítási nyomását. Növelje a „ΔP" differenciálnyomást (lásd a vonatkozó bekezdést), vagy növelje a tartály
térfogatát (adjon még egy ugyanolyan térfogatú tartályt a már meglévőhöz, vagy helyettesítse a meglévőt
egy nagyobb tartállyal). Különösen ügyeljen a „press-control" rendszerrel és/vagy nyomás- és áramláskapc-
solóval felszerelt szivattyúk működésére: a rendszer legkisebb szivárgása is megnövelheti a szivattyú be- és
kikapcsolásainak számát, és ezzel csökkentheti a gép élettartamát. Ezeket a berendezéseket célszerű autok-
láv tartályokkal együtt telepíteni (nincs szükség nagy tartálytérfogatra: 0,5 - 1 liter).
A megengedett max. üzemi nyomás (emelési nyomás + szállítómagasság zárt nyomószelep mellett):
3
CAM550÷100/JMC/INOX/AP75-100/PM-CP45/MD/CB100/CM50-75-100/CS/CR/CH
CAM/CAB/AP150÷300/PM80/CP75/MB/CM160÷550/MPX/MPA
ULTRA 50Hz ≤7/ ULTRA járókerékkel 60Hz ≤5 járókerékkel
ULTRA 50Hz ≥8/ ULTRA járókerékkel 60Hz ≥6 járókerékkel
Csövek
A csöveket rögzítse a megfelelő tartóelemre, és úgy csatlakoztassa őket, hogy ne továbbítsanak feszültséget,
rezgést vagy erőhatásokat a szivattyúnak. -4 ábra- A Garden típusú (hordozható) villamos szivattyúk eseté-
ben használjon a szivattyú tartozékai között található spirál (nem deformálható) csöveket. A csövek belső
keresztmetszete függ a cső hosszától és az elérni kívánt térfogatáramtól: a cső hosszát úgy válassza meg,
hogy a folyadék áramlásának sebessége ne haladja meg az 1,4-1,5 m/s-ot szíváskor és a 2,4-2,5 m/s-ot
nyomáskor. A cső keresztmetszete azonban nem lehet kisebb, mint a szivattyú csonkjának az átmérője. A
felszerelés előtt ellenőrizze, hogy a cső teljesen tiszta-e.
A szívó oldali cső tulajdonságai: -5 ábra-
3
• a lehető legrövidebb, nem törik meg, és nem vált hirtelen irányt;
• hermetikusan zár, és ellenáll vákuumnak, ami a szivattyú szívásakor keletkezik;
• a szivattyú irányában emelkedik, így nem keletkeznek benne szakadások, amelyek megakadályoz-
zák, hogy a szivattyú felszívjon, vagy amelyek megszakítják a felszívást.
A felszívó szivattyúval együtt használjon lábszelepet vagy mélyszívó fejet. Az önfelszívó szivattyú esetében
a lábszelepet közvetlenül a szívó oldali csonkra felszerelt visszacsapó szeleppel is helyettesítheti. A szivattyú
megfelelő működése érdekében a felszívó cső végét merítse a vízbe legalább a cső keresztmetszetének kétsze-
resével megegyező mélységben. Pozitív szívómagasság melletti működéshez szereljen fel egy zsilipet. -3 ábra-
A nyomó oldali csőre célszerű egy visszacsapó szelepet felszerelni (a cső elé, hogy védje a szivattyút a
3
vízkalapács hatástól, és megakadályozza, hogy a folyadék a járókeréken az ellenkező irányba áramoljon)
és egy szabályozó szelepet (a cső után, hogy szabályozza a vízhozamot, a szállítómagasságot és a felvett
teljesítményt). -3 ábra-. Önfelszívó szivattyúk esetében ha a feltöltési - felszívási magasság nagy (>5 m, de
nem haladja meg a 9 m-t), a nyomó oldali csövön lennie kell egy legalább 1 m hosszú egyenes szakasznak.
Bekötés az elektromos hálózatba
Az autoklávok (előtöltő membrán tartályokkal felszerelt villamos szivattyú) és a Garden szivattyúk a vásár-
láskor telepítésre és használatra készek. Amennyiben szükség van a vezeték, a csatlakozó, a kapcsoló vagy
a nyomáskapcsoló cseréjére, a műveleteket végeztesse szakemberrel. Minden esetben használjon az erede-
tiekkel megegyező cserealkatrészeket. Minden más szivattyú esetében méretezze a vezetéket a hosszának
és a szivattyún található táblán olvasható feszültségértéknek megfelelően: készítse elő a vezetékek és a
földelés végét, hogy a szerelés közben a vezeték végei ne csússzanak ki, amikor a sorkapocs csavarjait vagy
a földelés csavarját meghúzza. A villamos bekötést minden esetben szakembernek kell végeznie a hatályos
helyi jogszabályoknak megfelelően. Ellenőrizze, hogy a műszaki adatokat tartalmazó táblán feltüntetett fes-
zültség/frekvencia értékek megfelelnek-e a hálózati feszültség/frekvencia értékeinek: csatlakoztassa a sor-
kapcsokat az ábrán (4. oldal) és/vagy a sorkapocs fedelének belső felére nyomatott ábrán látható módon.
A megfelelő sorkapocs segítségével földelje a szivattyút. Ellenőrizze, hogy az elektromos hálózat földelése
SZIVATTYÚTÍPUS
Normalizált CM sorozat
CB160÷1500
bari
6
8
10
11
14
