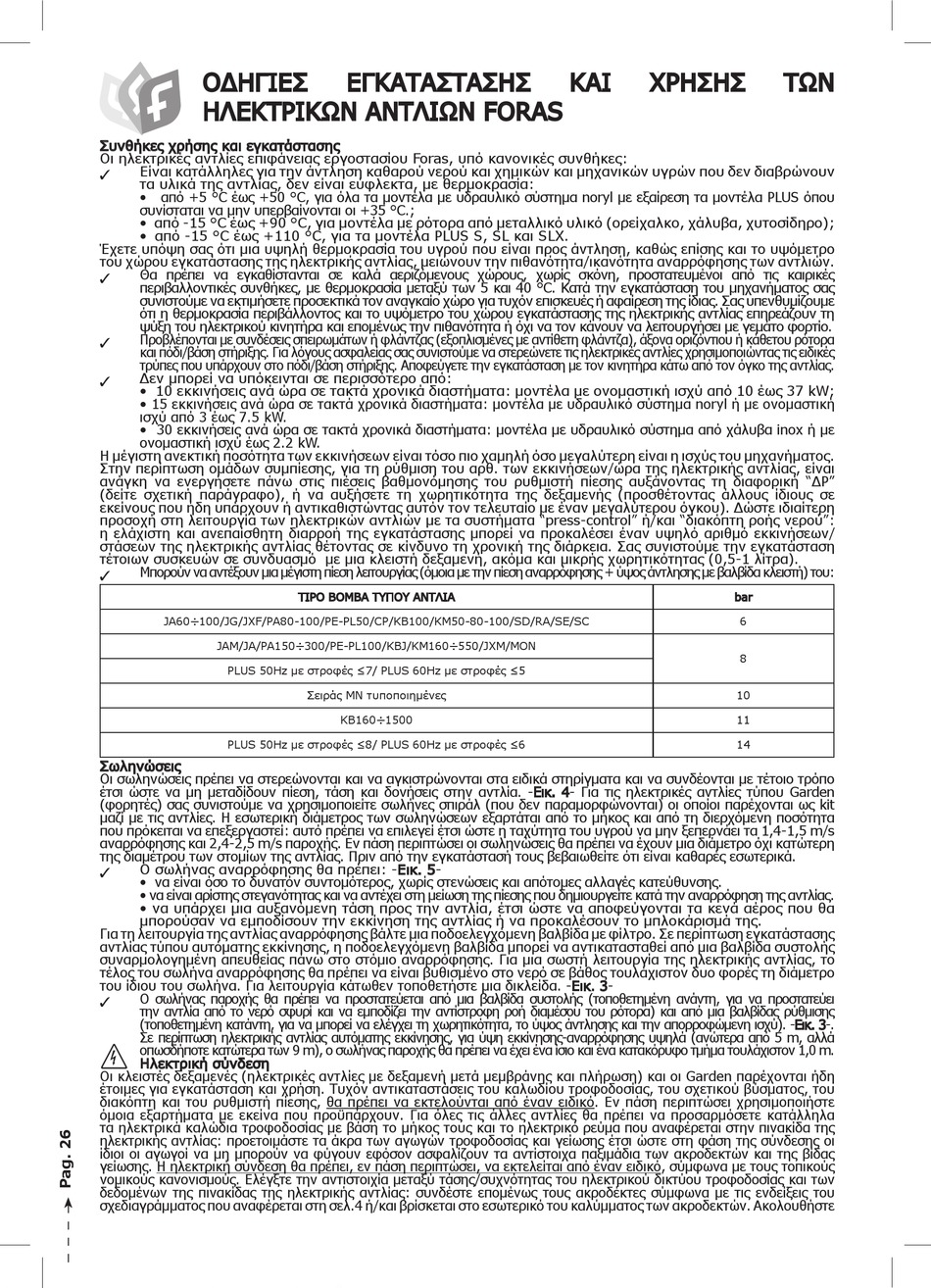

foras SD Installations- Und Gebrauchsanweisungen Seite 26

ΟΔΗΓΙΕΣ
ΗΛΕΚΤΡΙΚΩΝ ΑΝΤΛΙΩΝ FORAS
Συνθήκες χρήσης και εγκατάστασης
Οι ηλεκτρικές αντλίες επιφάνειας εργοστασίου Foras, υπό κανονικές συνθήκες:
Είναι κατάλληλες για την άντληση καθαρού νερού και χημικών και μηχανικών υγρών που δεν διαβρώνουν
3
τα υλικά της αντλίας, δεν είναι εύφλεκτα, με θερμοκρασία:
• από +5 °C έως +50 °C, για όλα τα μοντέλα με υδραυλικό σύστημα noryl με εξαίρεση τα μοντέλα PLUS όπου
συνίσταται να μην υπερβαίνονται οι +35 °C.;
• από -15 °C έως +90 °C, για μοντέλα με ρότορα από μεταλλικό υλικό (ορείχαλκο, χάλυβα, χυτοσίδηρο);
• από -15 °C έως +110 °C, για τα μοντέλα PLUS S, SL και SLX.
Έχετε υπόψη σας ότι μια υψηλή θερμοκρασία του υγρού που είναι προς άντληση, καθώς επίσης και το υψόμετρο
του χώρου εγκατάστασης της ηλεκτρικής αντλίας, μειώνουν την πιθανότητα/ικανότητα αναρρόφησης των αντλιών.
Θα πρέπει να εγκαθίστανται σε καλά αεριζόμενους χώρους, χωρίς σκόνη, προστατευμένοι από τις καιρικές
3
περιβαλλοντικές συνθήκες, με θερμοκρασία μεταξύ των 5 και 40 °C. Κατά την εγκατάσταση του μηχανήματος σας
συνιστούμε να εκτιμήσετε προσεκτικά τον αναγκαίο χώρο για τυχόν επισκευές ή αφαίρεση της ίδιας. Σας υπενθυμίζουμε
ότι η θερμοκρασία περιβάλλοντος και το υψόμετρο του χώρου εγκατάστασης της ηλεκτρικής αντλίας επηρεάζουν τη
ψύξη του ηλεκτρικού κινητήρα και επομένως την πιθανότητα ή όχι να τον κάνουν να λειτουργήσει με γεμάτο φορτίο.
Προβλέπονται με συνδέσεις σπειρωμάτων ή φλάντζας (εξοπλισμένες με αντίθετη φλάντζα), άξονα οριζόντιου ή κάθετου ρότορα
3
και πόδι/βάση στήριξης. Για λόγους ασφαλείας σας συνιστούμε να στερεώνετε τις ηλεκτρικές αντλίες χρησιμοποιώντας τις ειδικές
τρύπες που υπάρχουν στο πόδι/βάση στήριξης. Αποφεύγετε την εγκατάσταση με τον κινητήρα κάτω από τον όγκο της αντλίας.
Δεν μπορεί να υπόκεινται σε περισσότερο από:
3
• 10 εκκινήσεις ανά ώρα σε τακτά χρονικά διαστήματα: μοντέλα με ονομαστική ισχύ από 10 έως 37 kW;
• 15 εκκινήσεις ανά ώρα σε τακτά χρονικά διαστήματα: μοντέλα με υδραυλικό σύστημα noryl ή με ονομαστική
ισχύ από 3 έως 7.5 kW.
• 30 εκκινήσεις ανά ώρα σε τακτά χρονικά διαστήματα: μοντέλα με υδραυλικό σύστημα από χάλυβα inox ή με
ονομαστική ισχύ έως 2.2 kW.
Η μέγιστη ανεκτική ποσότητα των εκκινήσεων είναι τόσο πιο χαμηλή όσο μεγαλύτερη είναι η ισχύς του μηχανήματος.
Στην περίπτωση ομάδων συμπίεσης, για τη ρύθμιση του αρθ. των εκκινήσεων/ώρα της ηλεκτρικής αντλίας, είναι
ανάγκη να ενεργήσετε πάνω στις πιέσεις βαθμονόμησης του ρυθμιστή πίεσης αυξάνοντας τη διαφορική "ΔP"
(δείτε σχετική παράγραφο), ή να αυξήσετε τη χωρητικότητα της δεξαμενής (προσθέτοντας άλλους ίδιους σε
εκείνους που ήδη υπάρχουν ή αντικαθιστώντας αυτόν τον τελευταίο με έναν μεγαλύτερου όγκου). Δώστε ιδιαίτερη
προσοχή στη λειτουργία των ηλεκτρικών αντλιών με τα συστήματα "press-control" ή/και "διακόπτη ροής νερού":
η ελάχιστη και ανεπαίσθητη διαρροή της εγκατάστασης μπορεί να προκαλέσει έναν υψηλό αριθμό εκκινήσεων/
στάσεων της ηλεκτρικής αντλίας θέτοντας σε κίνδυνο τη χρονική της διάρκεια. Σας συνιστούμε την εγκατάσταση
τέτοιων συσκευών σε συνδυασμό με μια κλειστή δεξαμενή, ακόμα και μικρής χωρητικότητας (0,5-1 λίτρα).
Μπορούν να αντέξουν μια μέγιστη πίεση λειτουργίας (όμοια με την πίεση αναρρόφησης + ύψος άντλησης με βαλβίδα κλειστή) του:
3
JA60÷100/JG/JXF/PA80-100/PE-PL50/CP/KB100/KM50-80-100/SD/RA/SE/SC
JAM/JA/PA150÷300/PE-PL100/KBJ/KM160÷550/JXM/MON
PLUS 50Hz με στροφές ≤7/ PLUS 60Hz με στροφές ≤5
PLUS 50Hz με στροφές ≤8/ PLUS 60Hz με στροφές ≤6
Σωληνώσεις
Οι σωληνώσεις πρέπει να στερεώνονται και να αγκιστρώνονται στα ειδικά στηρίγματα και να συνδέονται με τέτοιο τρόπο
έτσι ώστε να μη μεταδίδουν πίεση, τάση και δονήσεις στην αντλία. -Εικ. 4- Για τις ηλεκτρικές αντλίες τύπου Garden
(φορητές) σας συνιστούμε να χρησιμοποιείτε σωλήνες σπιράλ (που δεν παραμορφώνονται) οι οποίοι παρέχονται ως kit
μαζί με τις αντλίες. Η εσωτερική διάμετρος των σωληνώσεων εξαρτάται από το μήκος και από τη διερχόμενη ποσότητα
που πρόκειται να επεξεργαστεί: αυτό πρέπει να επιλεγεί έτσι ώστε η ταχύτητα του υγρού να μην ξεπερνάει τα 1,4-1,5 m/s
αναρρόφησης και 2,4-2,5 m/s παροχής. Εν πάση περιπτώσει οι σωληνώσεις θα πρέπει να έχουν μια διάμετρο όχι κατώτερη
της διαμέτρου των στομίων της αντλίας. Πριν από την εγκατάστασή τους βεβαιωθείτε ότι είναι καθαρές εσωτερικά.
Ο σωλήνας αναρρόφησης θα πρέπει: -Εικ. 5-
3
• να είναι όσο το δυνατόν συντομότερος, χωρίς στενώσεις και απότομες αλλαγές κατεύθυνσης.
• να είναι αρίστης στεγανότητας και να αντέχει στη μείωση της πίεσης που δημιουργείτε κατά την αναρρόφηση της αντλίας.
• να υπάρχει μια αυξανόμενη τάση προς την αντλία, έτσι ώστε να αποφεύγονται τα κενά αέρος που θα
μπορούσαν να εμποδίσουν την εκκίνηση της αντλίας ή να προκαλέσουν το μπλοκάρισμά της.
Για τη λειτουργία της αντλίας αναρρόφησης βάλτε μια ποδοελεγχόμενη βαλβίδα με φίλτρο. Σε περίπτωση εγκατάστασης
αντλίας τύπου αυτόματης εκκίνησης, η ποδοελεγχόμενη βαλβίδα μπορεί να αντικατασταθεί από μια βαλβίδα συστολής
συναρμολογημένη απευθείας πάνω στο στόμιο αναρρόφησης. Για μια σωστή λειτουργία της ηλεκτρικής αντλίας, το
τέλος του σωλήνα αναρρόφησης θα πρέπει να είναι βυθισμένο στο νερό σε βάθος τουλάχιστον δυο φορές τη διάμετρο
του ίδιου του σωλήνα. Για λειτουργία κάτωθεν τοποθετήστε μια δικλείδα. -Εικ. 3-
Ο σωλήνας παροχής θα πρέπει να προστατεύεται από μια βαλβίδα συστολής (τοποθετημένη ανάντη, για να προστατεύει
3
την αντλία από το νερό σφυρί και να εμποδίζει την αντίστροφη ροή διαμέσου του ρότορα) και από μια βαλβίδας ρύθμισης
(τοποθετημένη κατάντη, για να μπορεί να ελέγχει τη χωρητικότητα, το ύψος άντλησης και την απορροφώμενη ισχύ). -Εικ. 3-.
Σε περίπτωση ηλεκτρικής αντλίας αυτόματης εκκίνησης, για ύψη εκκίνησης-αναρρόφησης υψηλά (ανώτερα από 5 m, αλλά
οπωσδήποτε κατώτερα των 9 m), ο σωλήνας παροχής θα πρέπει να έχει ένα ίσιο και ένα κατακόρυφο τμήμα τουλάχιστον 1,0 m.
Ηλεκτρική σύνδεση
Οι κλειστές δεξαμενές (ηλεκτρικές αντλίες με δεξαμενή μετά μεμβράνης και πλήρωση) και οι Garden παρέχονται ήδη
έτοιμες για εγκατάσταση και χρήση. Τυχόν αντικαταστάσεις του καλωδίου τροφοδοσίας, του σχετικού βύσματος, του
διακόπτη και του ρυθμιστή πίεσης, θα πρέπει να εκτελούνται από έναν ειδικό. Εν πάση περιπτώσει χρησιμοποιήστε
όμοια εξαρτήματα με εκείνα που προϋπάρχουν. Για όλες τις άλλες αντλίες θα πρέπει να προσαρμόσετε κατάλληλα
τα ηλεκτρικά καλώδια τροφοδοσίας με βάση το μήκος τους και το ηλεκτρικό ρεύμα που αναφέρεται στην πινακίδα της
ηλεκτρικής αντλίας: προετοιμάστε τα άκρα των αγωγών τροφοδοσίας και γείωσης έτσι ώστε στη φάση της σύνδεσης οι
ίδιοι οι αγωγοί να μη μπορούν να φύγουν εφόσον ασφαλίζουν τα αντίστοιχα παξιμάδια των ακροδεκτών και της βίδας
γείωσης. Η ηλεκτρική σύνδεση θα πρέπει, εν πάση περιπτώσει, να εκτελείται από έναν ειδικό, σύμφωνα με τους τοπικούς
νομικούς κανονισμούς. Ελέγξτε την αντιστοιχία μεταξύ τάσης/συχνότητας του ηλεκτρικού δικτύου τροφοδοσίας και των
δεδομένων της πινακίδας της ηλεκτρικής αντλίας: συνδέστε επομένως τους ακροδέκτες σύμφωνα με τις ενδείξεις του
σχεδιαγράμματος που αναφέρεται στη σελ.4 ή/και βρίσκεται στο εσωτερικό του καλύμματος των ακροδεκτών. Ακολουθήστε
ΕΓΚΑΤΑΣΤΑΣΗΣ
TIPO BOMBA ΤΥΠΟΥ ΑΝΤΛΙΑ
Σειράς MN τυποποιημένες
KB160÷1500
ΚΑΙ ΧΡΗΣΗΣ
bar
6
8
10
11
14
ΤΩΝ
