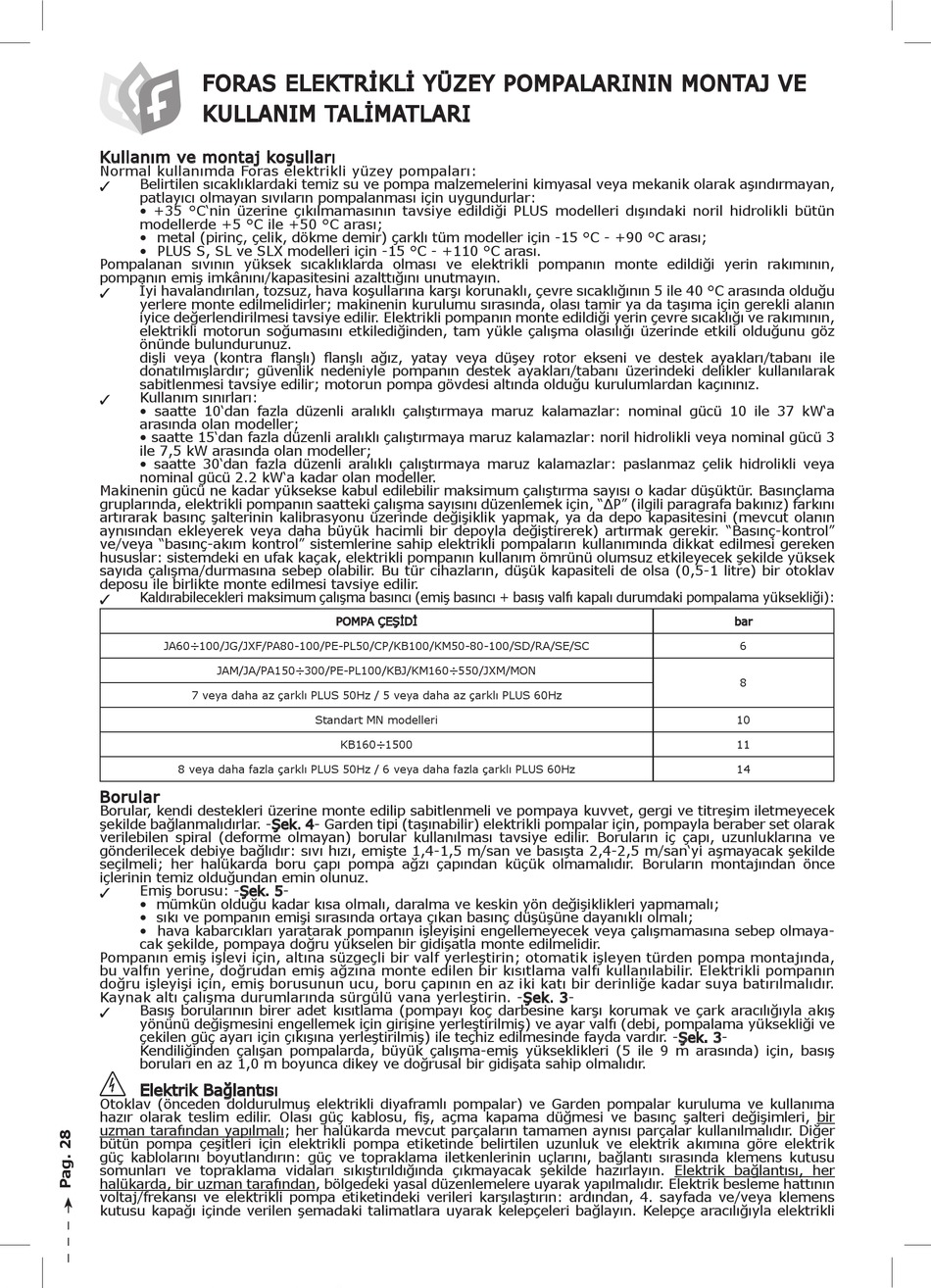

foras SD Installations- Und Gebrauchsanweisungen Seite 28

FORAS ELEKTRİKLİ YÜZEY POMPALARININ MONTAJ VE
KULLANIM TALİMATLARI
Kullanım ve montaj koşulları
Normal kullanımda Foras elektrikli yüzey pompaları:
Belirtilen sıcaklıklardaki temiz su ve pompa malzemelerini kimyasal veya mekanik olarak aşındırmayan,
3
patlayıcı olmayan sıvıların pompalanması için uygundurlar:
• +35 °C'nin üzerine çıkılmamasının tavsiye edildiği PLUS modelleri dışındaki noril hidrolikli bütün
modellerde +5 °C ile +50 °C arası;
• metal (pirinç, çelik, dökme demir) çarklı tüm modeller için -15 °C - +90 °C arası;
• PLUS S, SL ve SLX modelleri için -15 °C - +110 °C arası.
Pompalanan sıvının yüksek sıcaklıklarda olması ve elektrikli pompanın monte edildiği yerin rakımının,
pompanın emiş imkânını/kapasitesini azalttığını unutmayın.
İyi havalandırılan, tozsuz, hava koşullarına karşı korunaklı, çevre sıcaklığının 5 ile 40 °C arasında olduğu
3
yerlere monte edilmelidirler; makinenin kurulumu sırasında, olası tamir ya da taşıma için gerekli alanın
iyice değerlendirilmesi tavsiye edilir. Elektrikli pompanın monte edildiği yerin çevre sıcaklığı ve rakımının,
elektrikli motorun soğumasını etkilediğinden, tam yükle çalışma olasılığı üzerinde etkili olduğunu göz
önünde bulundurunuz.
dişli veya (kontra flanşlı) flanşlı ağız, yatay veya düşey rotor ekseni ve destek ayakları/tabanı ile
donatılmışlardır; güvenlik nedeniyle pompanın destek ayakları/tabanı üzerindeki delikler kullanılarak
sabitlenmesi tavsiye edilir; motorun pompa gövdesi altında olduğu kurulumlardan kaçınınız.
Kullanım sınırları:
3
• saatte 10'dan fazla düzenli aralıklı çalıştırmaya maruz kalamazlar: nominal gücü 10 ile 37 kW'a
arasında olan modeller;
• saatte 15'dan fazla düzenli aralıklı çalıştırmaya maruz kalamazlar: noril hidrolikli veya nominal gücü 3
ile 7,5 kW arasında olan modeller;
• saatte 30'dan fazla düzenli aralıklı çalıştırmaya maruz kalamazlar: paslanmaz çelik hidrolikli veya
nominal gücü 2.2 kW'a kadar olan modeller.
Makinenin gücü ne kadar yüksekse kabul edilebilir maksimum çalıştırma sayısı o kadar düşüktür. Basınçlama
gruplarında, elektrikli pompanın saatteki çalışma sayısını düzenlemek için, "ΔP" (ilgili paragrafa bakınız) farkını
artırarak basınç şalterinin kalibrasyonu üzerinde değişiklik yapmak, ya da depo kapasitesini (mevcut olanın
aynısından ekleyerek veya daha büyük hacimli bir depoyla değiştirerek) artırmak gerekir. "Basınç-kontrol"
ve/veya "basınç-akım kontrol" sistemlerine sahip elektrikli pompaların kullanımında dikkat edilmesi gereken
hususlar: sistemdeki en ufak kaçak, elektrikli pompanın kullanım ömrünü olumsuz etkileyecek şekilde yüksek
sayıda çalışma/durmasına sebep olabilir. Bu tür cihazların, düşük kapasiteli de olsa (0,5-1 litre) bir otoklav
deposu ile birlikte monte edilmesi tavsiye edilir.
Kaldırabilecekleri maksimum çalışma basıncı (emiş basıncı + basış valfı kapalı durumdaki pompalama yüksekliği):
3
JA60÷100/JG/JXF/PA80-100/PE-PL50/CP/KB100/KM50-80-100/SD/RA/SE/SC
JAM/JA/PA150÷300/PE-PL100/KBJ/KM160÷550/JXM/MON
7 veya daha az çarklı PLUS 50Hz / 5 veya daha az çarklı PLUS 60Hz
8 veya daha fazla çarklı PLUS 50Hz / 6 veya daha fazla çarklı PLUS 60Hz
Borular
Borular, kendi destekleri üzerine monte edilip sabitlenmeli ve pompaya kuvvet, gergi ve titreşim iletmeyecek
şekilde bağlanmalıdırlar. -Şek. 4- Garden tipi (taşınabilir) elektrikli pompalar için, pompayla beraber set olarak
verilebilen spiral (deforme olmayan) borular kullanılması tavsiye edilir. Boruların iç çapı, uzunluklarına ve
gönderilecek debiye bağlıdır: sıvı hızı, emişte 1,4-1,5 m/san ve basışta 2,4-2,5 m/san'yi aşmayacak şekilde
seçilmeli; her halükarda boru çapı pompa ağzı çapından küçük olmamalıdır. Boruların montajından önce
içlerinin temiz olduğundan emin olunuz.
Emiş borusu: -Şek. 5-
3
• mümkün olduğu kadar kısa olmalı, daralma ve keskin yön değişiklikleri yapmamalı;
• sıkı ve pompanın emişi sırasında ortaya çıkan basınç düşüşüne dayanıklı olmalı;
• hava kabarcıkları yaratarak pompanın işleyişini engellemeyecek veya çalışmamasına sebep olmaya-
cak şekilde, pompaya doğru yükselen bir gidişatla monte edilmelidir.
Pompanın emiş işlevi için, altına süzgeçli bir valf yerleştirin; otomatik işleyen türden pompa montajında,
bu valfın yerine, doğrudan emiş ağzına monte edilen bir kısıtlama valfı kullanılabilir. Elektrikli pompanın
doğru işleyişi için, emiş borusunun ucu, boru çapının en az iki katı bir derinliğe kadar suya batırılmalıdır.
Kaynak altı çalışma durumlarında sürgülü vana yerleştirin. -Şek. 3-
Basış borularının birer adet kısıtlama (pompayı koç darbesine karşı korumak ve çark aracılığıyla akış
3
yönünü değişmesini engellemek için girişine yerleştirilmiş) ve ayar valfı (debi, pompalama yüksekliği ve
çekilen güç ayarı için çıkışına yerleştirilmiş) ile teçhiz edilmesinde fayda vardır. -Şek. 3-
Kendiliğinden çalışan pompalarda, büyük çalışma-emiş yükseklikleri (5 ile 9 m arasında) için, basış
boruları en az 1,0 m boyunca dikey ve doğrusal bir gidişata sahip olmalıdır.
Elektrik Bağlantısı
Otoklav (önceden doldurulmuş elektrikli diyaframlı pompalar) ve Garden pompalar kuruluma ve kullanıma
hazır olarak teslim edilir. Olası güç kablosu, fiş, açma kapama düğmesi ve basınç şalteri değişimleri, bir
uzman tarafından yapılmalı; her halükarda mevcut parçaların tamamen aynısı parçalar kullanılmalıdır. Diğer
bütün pompa çeşitleri için elektrikli pompa etiketinde belirtilen uzunluk ve elektrik akımına göre elektrik
güç kablolarını boyutlandırın: güç ve topraklama iletkenlerinin uçlarını, bağlantı sırasında klemens kutusu
somunları ve topraklama vidaları sıkıştırıldığında çıkmayacak şekilde hazırlayın. Elektrik bağlantısı, her
halükarda, bir uzman tarafından, bölgedeki yasal düzenlemelere uyarak yapılmalıdır. Elektrik besleme hattının
voltaj/frekansı ve elektrikli pompa etiketindeki verileri karşılaştırın: ardından, 4. sayfada ve/veya klemens
kutusu kapağı içinde verilen şemadaki talimatlara uyarak kelepçeleri bağlayın. Kelepçe aracılığıyla elektrikli
POMPA ÇEŞİDİ
Standart MN modelleri
KB160÷1500
bar
6
8
10
11
14
