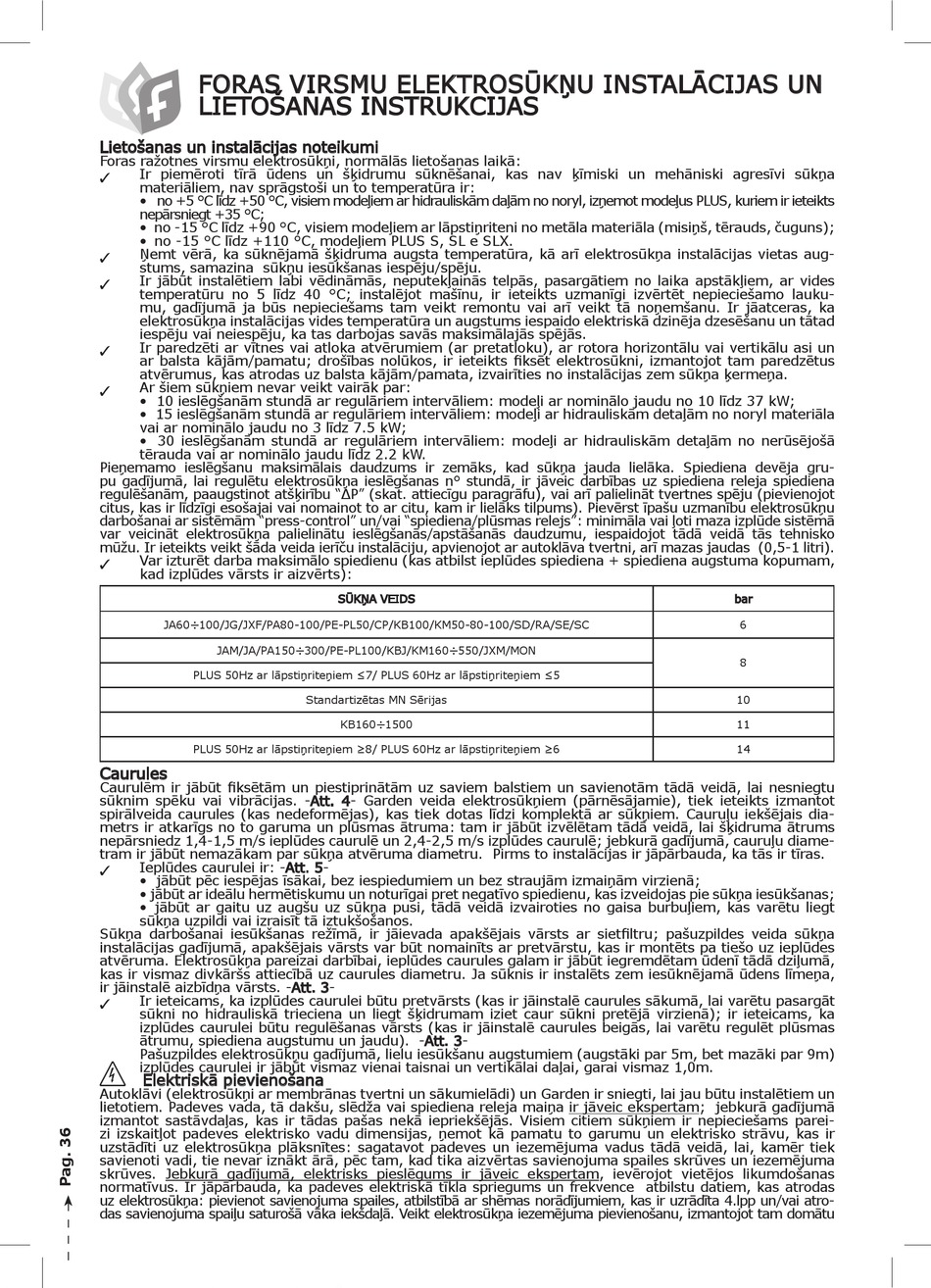

FORAS VIRSMU ELEKTROSŪKŅU INSTALĀCIJAS UN
LIETOŠANAS INSTRUKCIJAS
Lietošanas un instalācijas noteikumi
Foras ražotnes virsmu elektrosūkņi, normālās lietošanas laikā:
Ir piemēroti tīrā ūdens un šķidrumu sūknēšanai, kas nav ķīmiski un mehāniski agresīvi sūkņa
3
materiāliem, nav sprāgstoši un to temperatūra ir:
• no +5 °C līdz +50 °C, visiem modeļiem ar hidrauliskām daļām no noryl, izņemot modeļus PLUS, kuriem ir ieteikts
nepārsniegt +35 °C;
• no -15 °C līdz +90 °C, visiem modeļiem ar lāpstiņriteni no metāla materiāla (misiņš, tērauds, čuguns);
• no -15 °C līdz +110 °C, modeļiem PLUS S, SL e SLX.
Ņemt vērā, ka sūknējamā šķidruma augsta temperatūra, kā arī elektrosūkņa instalācijas vietas aug-
3
stums, samazina sūkņu iesūkšanas iespēju/spēju.
Ir jābūt instalētiem labi vēdināmās, neputekļainās telpās, pasargātiem no laika apstākļiem, ar vides
3
temperatūru no 5 līdz 40 °C; instalējot mašīnu, ir ieteikts uzmanīgi izvērtēt nepieciešamo lauku-
mu, gadījumā ja būs nepieciešams tam veikt remontu vai arī veikt tā noņemšanu. Ir jāatceras, ka
elektrosūkņa instalācijas vides temperatūra un augstums iespaido elektriskā dzinēja dzesēšanu un tātad
iespēju vai neiespēju, ka tas darbojas savās maksimālajās spējās.
Ir paredzēti ar vītnes vai atloka atvērumiem (ar pretatloku), ar rotora horizontālu vai vertikālu asi un
3
ar balsta kājām/pamatu; drošības nolūkos, ir ieteikts fiksēt elektrosūkni, izmantojot tam paredzētus
atvērumus, kas atrodas uz balsta kājām/pamata, izvairīties no instalācijas zem sūkņa ķermeņa.
Ar šiem sūkņiem nevar veikt vairāk par:
3
• 10 ieslēgšanām stundā ar regulāriem intervāliem: modeļi ar nominālo jaudu no 10 līdz 37 kW;
• 15 ieslēgšanām stundā ar regulāriem intervāliem: modeļi ar hidrauliskām detaļām no noryl materiāla
vai ar nominālo jaudu no 3 līdz 7.5 kW;
• 30 ieslēgšanām stundā ar regulāriem intervāliem: modeļi ar hidrauliskām detaļām no nerūsējošā
tērauda vai ar nominālo jaudu līdz 2.2 kW.
Pieņemamo ieslēgšanu maksimālais daudzums ir zemāks, kad sūkņa jauda lielāka. Spiediena devēja gru-
pu gadījumā, lai regulētu elektrosūkņa ieslēgšanas n° stundā, ir jāveic darbības uz spiediena releja spiediena
regulēšanām, paaugstinot atšķirību "ΔP" (skat. attiecīgu paragrāfu), vai arī palielināt tvertnes spēju (pievienojot
citus, kas ir līdzīgi esošajai vai nomainot to ar citu, kam ir lielāks tilpums). Pievērst īpašu uzmanību elektrosūkņu
darbošanai ar sistēmām "press-control" un/vai "spiediena/plūsmas relejs": minimāla vai ļoti maza izplūde sistēmā
var veicināt elektrosūkņa palielinātu ieslēgšanās/apstāšanās daudzumu, iespaidojot tādā veidā tās tehnisko
mūžu. Ir ieteikts veikt šāda veida ierīču instalāciju, apvienojot ar autoklāva tvertni, arī mazas jaudas (0,5-1 litri).
Var izturēt darba maksimālo spiedienu (kas atbilst ieplūdes spiediena + spiediena augstuma kopumam,
3
kad izplūdes vārsts ir aizvērts):
JA60÷100/JG/JXF/PA80-100/PE-PL50/CP/KB100/KM50-80-100/SD/RA/SE/SC
JAM/JA/PA150÷300/PE-PL100/KBJ/KM160÷550/JXM/MON
PLUS 50Hz ar lāpstiņriteņiem ≤7/ PLUS 60Hz ar lāpstiņriteņiem ≤5
PLUS 50Hz ar lāpstiņriteņiem ≥8/ PLUS 60Hz ar lāpstiņriteņiem ≥6
Caurules
Caurulēm ir jābūt fiksētām un piestiprinātām uz saviem balstiem un savienotām tādā veidā, lai nesniegtu
sūknim spēku vai vibrācijas. -Att. 4- Garden veida elektrosūkņiem (pārnēsājamie), tiek ieteikts izmantot
spirālveida caurules (kas nedeformējas), kas tiek dotas līdzi komplektā ar sūkņiem. Cauruļu iekšējais dia-
metrs ir atkarīgs no to garuma un plūsmas ātruma: tam ir jābūt izvēlētam tādā veidā, lai šķidruma ātrums
nepārsniedz 1,4-1,5 m/s ieplūdes caurulē un 2,4-2,5 m/s izplūdes caurulē; jebkurā gadījumā, cauruļu diame-
tram ir jābūt nemazākam par sūkņa atvēruma diametru. Pirms to instalācijas ir jāpārbauda, ka tās ir tīras.
Ieplūdes caurulei ir: -Att. 5-
3
• jābūt pēc iespējas īsākai, bez iespiedumiem un bez straujām izmaiņām virzienā;
• jābūt ar ideālu hermētiskumu un noturīgai pret negatīvo spiedienu, kas izveidojas pie sūkņa iesūkšanas;
• jābūt ar gaitu uz augšu uz sūkņa pusi, tādā veidā izvairoties no gaisa burbuļiem, kas varētu liegt
sūkņa uzpildi vai izraisīt tā iztukšošanos.
Sūkņa darbošanai iesūkšanas režīmā, ir jāievada apakšējais vārsts ar sietfiltru; pašuzpildes veida sūkņa
instalācijas gadījumā, apakšējais vārsts var būt nomainīts ar pretvārstu, kas ir montēts pa tiešo uz ieplūdes
atvēruma. Elektrosūkņa pareizai darbībai, ieplūdes caurules galam ir jābūt iegremdētam ūdenī tādā dziļumā,
kas ir vismaz divkāršs attiecībā uz caurules diametru. Ja sūknis ir instalēts zem iesūknējamā ūdens līmeņa,
ir jāinstalē aizbīdņa vārsts. -Att. 3-
Ir ieteicams, ka izplūdes caurulei būtu pretvārsts (kas ir jāinstalē caurules sākumā, lai varētu pasargāt
3
sūkni no hidrauliskā trieciena un liegt šķidrumam iziet caur sūkni pretējā virzienā); ir ieteicams, ka
izplūdes caurulei būtu regulēšanas vārsts (kas ir jāinstalē caurules beigās, lai varētu regulēt plūsmas
ātrumu, spiediena augstumu un jaudu). -Att. 3-
Pašuzpildes elektrosūkņu gadījumā, lielu iesūkšanu augstumiem (augstāki par 5m, bet mazāki par 9m)
izplūdes caurulei ir jābūt vismaz vienai taisnai un vertikālai daļai, garai vismaz 1,0m.
Elektriskā pievienošana
Autoklāvi (elektrosūkņi ar membrānas tvertni un sākumielādi) un Garden ir sniegti, lai jau būtu instalētiem un
lietotiem. Padeves vada, tā dakšu, slēdža vai spiediena releja maiņa ir jāveic ekspertam; jebkurā gadījumā
izmantot sastāvdaļas, kas ir tādas pašas nekā iepriekšējās. Visiem citiem sūkņiem ir nepieciešams parei-
zi izskaitļot padeves elektrisko vadu dimensijas, ņemot kā pamatu to garumu un elektrisko strāvu, kas ir
uzstādīti uz elektrosūkņa plāksnītes: sagatavot padeves un iezemējuma vadus tādā veidā, lai, kamēr tiek
savienoti vadi, tie nevar iznākt ārā, pēc tam, kad tika aizvērtas savienojuma spailes skrūves un iezemējuma
skrūves. Jebkurā gadījumā, elektrisks pieslēgums ir jāveic ekspertam, ievērojot vietējos likumdošanas
normatīvus. Ir jāpārbauda, ka padeves elektriskā tīkla spriegums un frekvence atbilstu datiem, kas atrodas
uz elektrosūkņa: pievienot savienojuma spailes, atbilstībā ar shēmas norādījumiem, kas ir uzrādīta 4.lpp un/vai atro-
das savienojuma spaiļu saturošā vāka iekšdaļā. Veikt elektrosūkņa iezemējuma pievienošanu, izmantojot tam domātu
SŪKŅA VEIDS
Standartizētas MN Sērijas
KB160÷1500
bar
6
8
10
11
14
