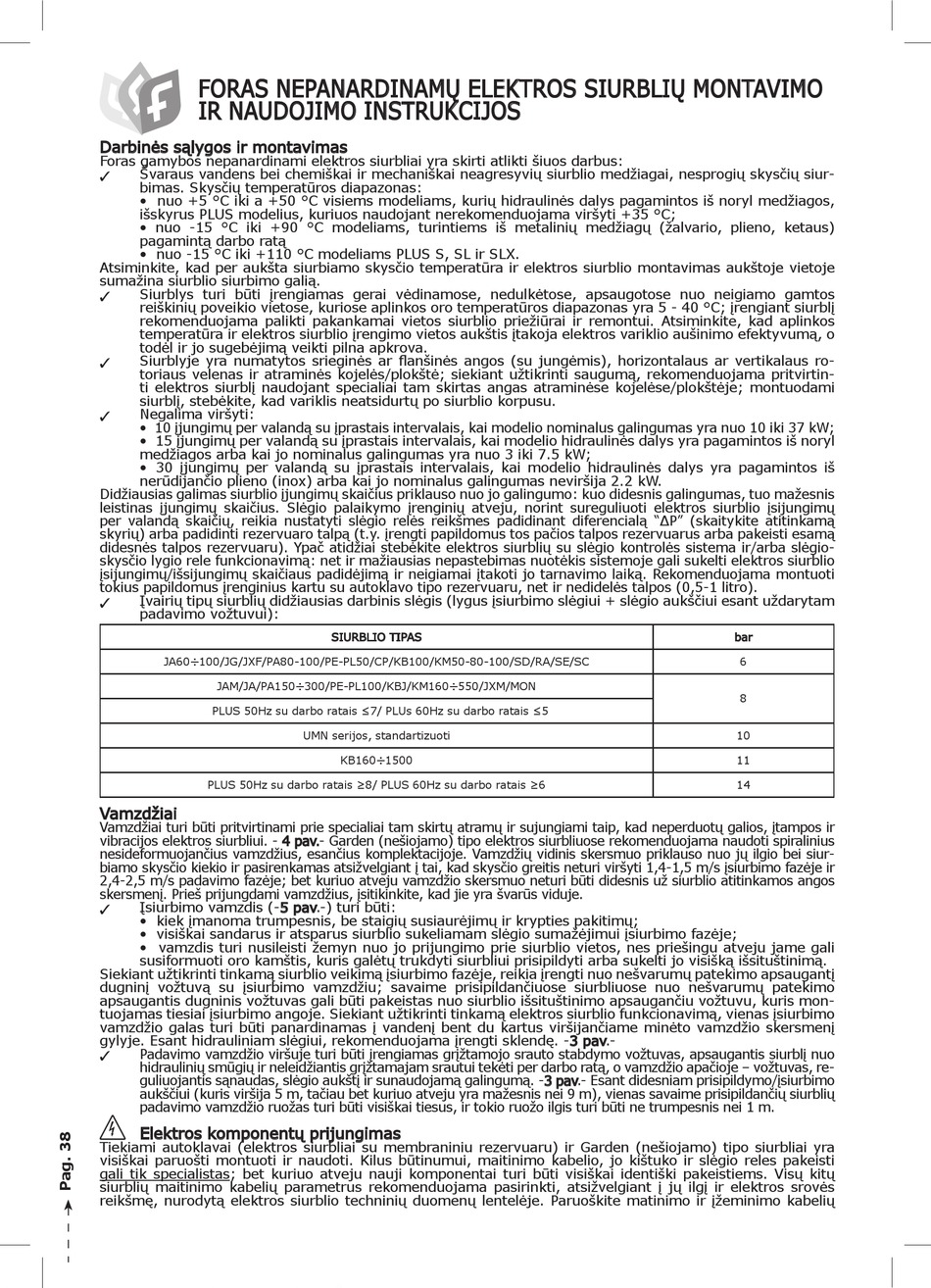

FORAS NEPANARDINAMŲ ELEKTROS SIURBLIŲ MONTAVIMO
IR NAUDOJIMO INSTRUKCIJOS
Darbinės sąlygos ir montavimas
Foras gamybos nepanardinami elektros siurbliai yra skirti atlikti šiuos darbus:
Švaraus vandens bei chemiškai ir mechaniškai neagresyvių siurblio medžiagai, nesprogių skysčių siur-
3
bimas. Skysčių temperatūros diapazonas:
• nuo +5 °C iki a +50 °C visiems modeliams, kurių hidraulinės dalys pagamintos iš noryl medžiagos,
išskyrus PLUS modelius, kuriuos naudojant nerekomenduojama viršyti +35 °C;
• nuo -15 °C iki +90 °C modeliams, turintiems iš metalinių medžiagų (žalvario, plieno, ketaus)
pagamintą darbo ratą
• nuo -15 °C iki +110 °C modeliams PLUS S, SL ir SLX.
Atsiminkite, kad per aukšta siurbiamo skysčio temperatūra ir elektros siurblio montavimas aukštoje vietoje
sumažina siurblio siurbimo galią.
Siurblys turi būti įrengiamas gerai vėdinamose, nedulkėtose, apsaugotose nuo neigiamo gamtos
3
reiškinių poveikio vietose, kuriose aplinkos oro temperatūros diapazonas yra 5 - 40 °C; įrengiant siurblį
rekomenduojama palikti pakankamai vietos siurblio priežiūrai ir remontui. Atsiminkite, kad aplinkos
temperatūra ir elektros siurblio įrengimo vietos aukštis įtakoja elektros variklio aušinimo efektyvumą, o
todėl ir jo sugebėjimą veikti pilna apkrova.
Siurblyje yra numatytos srieginės ar flanšinės angos (su jungėmis), horizontalaus ar vertikalaus ro-
3
toriaus velenas ir atraminės kojelės/plokštė; siekiant užtikrinti saugumą, rekomenduojama pritvirtin-
ti elektros siurblį naudojant specialiai tam skirtas angas atraminėse kojelėse/plokštėje; montuodami
siurblį, stebėkite, kad variklis neatsidurtų po siurblio korpusu.
Negalima viršyti:
3
• 10 įjungimų per valandą su įprastais intervalais, kai modelio nominalus galingumas yra nuo 10 iki 37 kW;
• 15 įjungimų per valandą su įprastais intervalais, kai modelio hidraulinės dalys yra pagamintos iš noryl
medžiagos arba kai jo nominalus galingumas yra nuo 3 iki 7.5 kW;
• 30 įjungimų per valandą su įprastais intervalais, kai modelio hidraulinės dalys yra pagamintos iš
nerūdijančio plieno (inox) arba kai jo nominalus galingumas neviršija 2.2 kW.
Didžiausias galimas siurblio įjungimų skaičius priklauso nuo jo galingumo: kuo didesnis galingumas, tuo mažesnis
leistinas įjungimų skaičius. Slėgio palaikymo įrenginių atveju, norint sureguliuoti elektros siurblio įsijungimų
per valandą skaičių, reikia nustatyti slėgio relės reikšmes padidinant diferencialą "ΔP" (skaitykite atitinkamą
skyrių) arba padidinti rezervuaro talpą (t.y. įrengti papildomus tos pačios talpos rezervuarus arba pakeisti esamą
didesnės talpos rezervuaru). Ypač atidžiai stebėkite elektros siurblių su slėgio kontrolės sistema ir/arba slėgio-
skysčio lygio rele funkcionavimą: net ir mažiausias nepastebimas nuotėkis sistemoje gali sukelti elektros siurblio
įsijungimų/išsijungimų skaičiaus padidėjimą ir neigiamai įtakoti jo tarnavimo laiką. Rekomenduojama montuoti
tokius papildomus įrenginius kartu su autoklavo tipo rezervuaru, net ir nedidelės talpos (0,5-1 litro).
Įvairių tipų siurblių didžiausias darbinis slėgis (lygus įsiurbimo slėgiui + slėgio aukščiui esant uždarytam
3
padavimo vožtuvui):
JA60÷100/JG/JXF/PA80-100/PE-PL50/CP/KB100/KM50-80-100/SD/RA/SE/SC
JAM/JA/PA150÷300/PE-PL100/KBJ/KM160÷550/JXM/MON
PLUS 50Hz su darbo ratais ≤7/ PLUs 60Hz su darbo ratais ≤5
PLUS 50Hz su darbo ratais ≥8/ PLUS 60Hz su darbo ratais ≥6
Vamzdžiai
Vamzdžiai turi būti pritvirtinami prie specialiai tam skirtų atramų ir sujungiami taip, kad neperduotų galios, įtampos ir
vibracijos elektros siurbliui. - 4 pav.- Garden (nešiojamo) tipo elektros siurbliuose rekomenduojama naudoti spiralinius
nesideformuojančius vamzdžius, esančius komplektacijoje. Vamzdžių vidinis skersmuo priklauso nuo jų ilgio bei siur-
biamo skysčio kiekio ir pasirenkamas atsižvelgiant į tai, kad skysčio greitis neturi viršyti 1,4-1,5 m/s įsiurbimo fazėje ir
2,4-2,5 m/s padavimo fazėje; bet kuriuo atveju vamzdžio skersmuo neturi būti didesnis už siurblio atitinkamos angos
skersmenį. Prieš prijungdami vamzdžius, įsitikinkite, kad jie yra švarūs viduje.
Įsiurbimo vamzdis (-5 pav.-) turi būti:
3
• kiek įmanoma trumpesnis, be staigių susiaurėjimų ir krypties pakitimų;
• visiškai sandarus ir atsparus siurblio sukeliamam slėgio sumažėjimui įsiurbimo fazėje;
• vamzdis turi nusileisti žemyn nuo jo prijungimo prie siurblio vietos, nes priešingu atveju jame gali
susiformuoti oro kamštis, kuris galėtų trukdyti siurbliui prisipildyti arba sukelti jo visišką išsituštinimą.
Siekiant užtikrinti tinkamą siurblio veikimą įsiurbimo fazėje, reikia įrengti nuo nešvarumų patekimo apsaugantį
dugninį vožtuvą su įsiurbimo vamzdžiu; savaime prisipildančiuose siurbliuose nuo nešvarumų patekimo
apsaugantis dugninis vožtuvas gali būti pakeistas nuo siurblio išsituštinimo apsaugančiu vožtuvu, kuris mon-
tuojamas tiesiai įsiurbimo angoje. Siekiant užtikrinti tinkamą elektros siurblio funkcionavimą, vienas įsiurbimo
vamzdžio galas turi būti panardinamas į vandenį bent du kartus viršijančiame minėto vamzdžio skersmenį
gylyje. Esant hidrauliniam slėgiui, rekomenduojama įrengti sklendę. -3 pav.-
Padavimo vamzdžio viršuje turi būti įrengiamas grįžtamojo srauto stabdymo vožtuvas, apsaugantis siurblį nuo
3
hidraulinių smūgių ir neleidžiantis grįžtamajam srautui tekėti per darbo ratą, o vamzdžio apačioje – vožtuvas, re-
guliuojantis sąnaudas, slėgio aukštį ir sunaudojamą galingumą. -3 pav.- Esant didesniam prisipildymo/įsiurbimo
aukščiui (kuris viršija 5 m, tačiau bet kuriuo atveju yra mažesnis nei 9 m), vienas savaime prisipildančių siurblių
padavimo vamzdžio ruožas turi būti visiškai tiesus, ir tokio ruožo ilgis turi būti ne trumpesnis nei 1 m.
Elektros komponentų prijungimas
Tiekiami autoklavai (elektros siurbliai su membraniniu rezervuaru) ir Garden (nešiojamo) tipo siurbliai yra
visiškai paruošti montuoti ir naudoti. Kilus būtinumui, maitinimo kabelio, jo kištuko ir slėgio reles pakeisti
gali tik specialistas; bet kuriuo atveju nauji komponentai turi būti visiškai identiški pakeistiems. Visų kitų
siurblių maitinimo kabelių parametrus rekomenduojama pasirinkti, atsižvelgiant į jų ilgį ir elektros srovės
reikšmę, nurodytą elektros siurblio techninių duomenų lentelėje. Paruoškite matinimo ir įžeminimo kabelių
SIURBLIO TIPAS
UMN serijos, standartizuoti
KB160÷1500
bar
6
8
10
11
14
