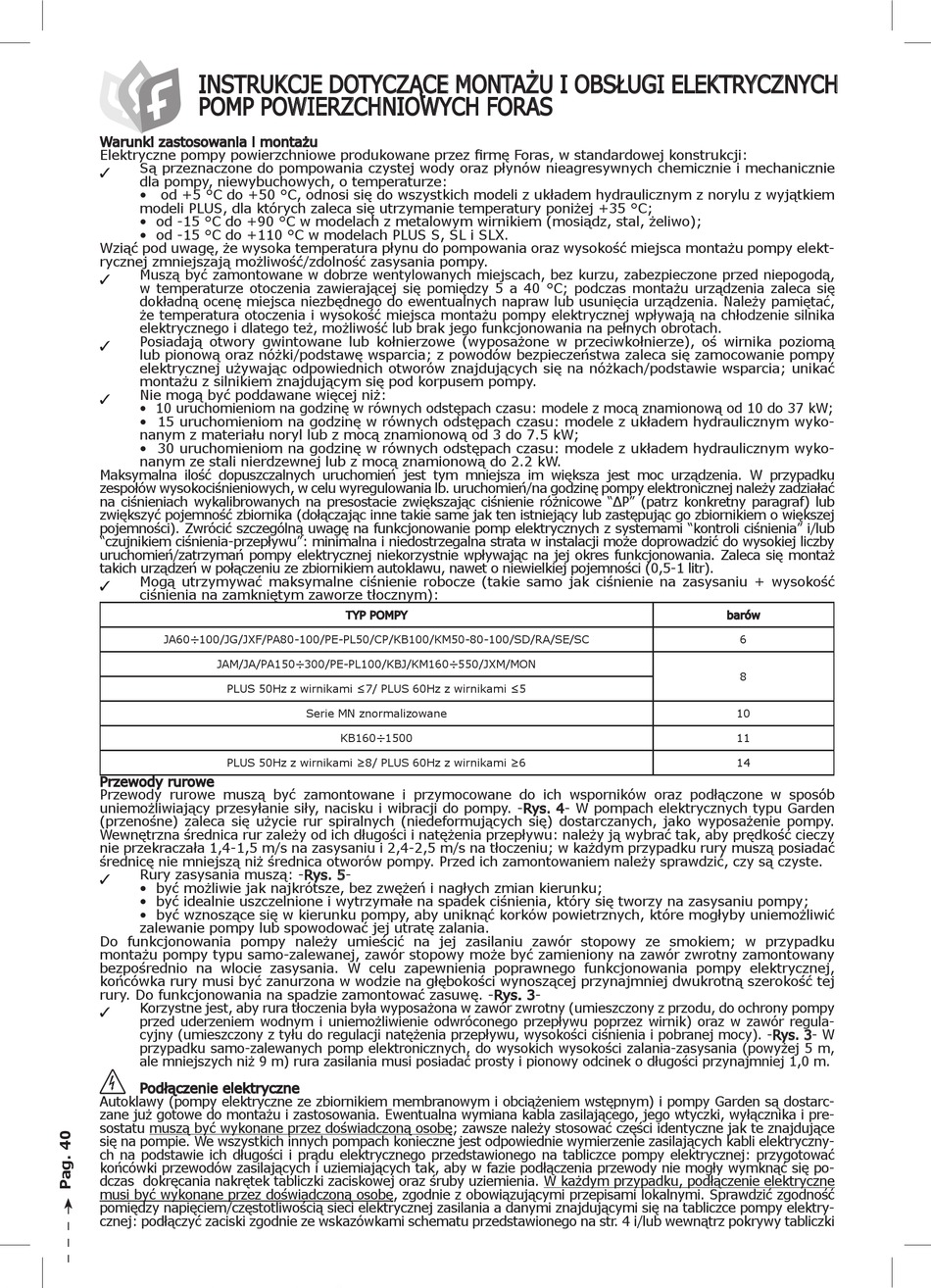

foras SD Installations- Und Gebrauchsanweisungen Seite 40

INSTRUKCJE DOTYCZĄCE MONTAŻU I OBSŁUGI ELEKTRYCZNYCH
POMP POWIERZCHNIOWYCH FORAS
Warunki zastosowania i montażu
Elektryczne pompy powierzchniowe produkowane przez firmę Foras, w standardowej konstrukcji:
Są przeznaczone do pompowania czystej wody oraz płynów nieagresywnych chemicznie i mechanicznie
3
dla pompy, niewybuchowych, o temperaturze:
• od +5 °C do +50 °C, odnosi się do wszystkich modeli z układem hydraulicznym z norylu z wyjątkiem
modeli PLUS, dla których zaleca się utrzymanie temperatury poniżej +35 °C;
• od -15 °C do +90 °C w modelach z metalowym wirnikiem (mosiądz, stal, żeliwo);
• od -15 °C do +110 °C w modelach PLUS S, SL i SLX.
Wziąć pod uwagę, że wysoka temperatura płynu do pompowania oraz wysokość miejsca montażu pompy elekt-
rycznej zmniejszają możliwość/zdolność zasysania pompy.
Muszą być zamontowane w dobrze wentylowanych miejscach, bez kurzu, zabezpieczone przed niepogodą,
3
w temperaturze otoczenia zawierającej się pomiędzy 5 a 40 °C; podczas montażu urządzenia zaleca się
dokładną ocenę miejsca niezbędnego do ewentualnych napraw lub usunięcia urządzenia. Należy pamiętać,
że temperatura otoczenia i wysokość miejsca montażu pompy elektrycznej wpływają na chłodzenie silnika
elektrycznego i dlatego też, możliwość lub brak jego funkcjonowania na pełnych obrotach.
Posiadają otwory gwintowane lub kołnierzowe (wyposażone w przeciwkołnierze), oś wirnika poziomą
3
lub pionową oraz nóżki/podstawę wsparcia; z powodów bezpieczeństwa zaleca się zamocowanie pompy
elektrycznej używając odpowiednich otworów znajdujących się na nóżkach/podstawie wsparcia; unikać
montażu z silnikiem znajdującym się pod korpusem pompy.
Nie mogą być poddawane więcej niż:
3
• 10 uruchomieniom na godzinę w równych odstępach czasu: modele z mocą znamionową od 10 do 37 kW;
• 15 uruchomieniom na godzinę w równych odstępach czasu: modele z układem hydraulicznym wyko-
nanym z materiału noryl lub z mocą znamionową od 3 do 7.5 kW;
• 30 uruchomieniom na godzinę w równych odstępach czasu: modele z układem hydraulicznym wyko-
nanym ze stali nierdzewnej lub z mocą znamionową do 2.2 kW.
Maksymalna ilość dopuszczalnych uruchomień jest tym mniejsza im większa jest moc urządzenia. W przypadku
zespołów wysokociśnieniowych, w celu wyregulowania lb. uruchomień/na godzinę pompy elektronicznej należy zadziałać
na ciśnieniach wykalibrowanych na presostacie zwiększając ciśnienie różnicowe "ΔP" (patrz konkretny paragraf) lub
zwiększyć pojemność zbiornika (dołączając inne takie same jak ten istniejący lub zastępując go zbiornikiem o większej
pojemności). Zwrócić szczególną uwagę na funkcjonowanie pomp elektrycznych z systemami "kontroli ciśnienia" i/lub
"czujnikiem ciśnienia-przepływu": minimalna i niedostrzegalna strata w instalacji może doprowadzić do wysokiej liczby
uruchomień/zatrzymań pompy elektrycznej niekorzystnie wpływając na jej okres funkcjonowania. Zaleca się montaż
takich urządzeń w połączeniu ze zbiornikiem autoklawu, nawet o niewielkiej pojemności (0,5-1 litr).
Mogą utrzymywać maksymalne ciśnienie robocze (takie samo jak ciśnienie na zasysaniu + wysokość
3
ciśnienia na zamkniętym zaworze tłocznym):
JA60÷100/JG/JXF/PA80-100/PE-PL50/CP/KB100/KM50-80-100/SD/RA/SE/SC
JAM/JA/PA150÷300/PE-PL100/KBJ/KM160÷550/JXM/MON
PLUS 50Hz z wirnikami ≤7/ PLUS 60Hz z wirnikami ≤5
PLUS 50Hz z wirnikami ≥8/ PLUS 60Hz z wirnikami ≥6
Przewody rurowe
Przewody rurowe muszą być zamontowane i przymocowane do ich wsporników oraz podłączone w sposób
uniemożliwiający przesyłanie siły, nacisku i wibracji do pompy. -Rys. 4- W pompach elektrycznych typu Garden
(przenośne) zaleca się użycie rur spiralnych (niedeformujących się) dostarczanych, jako wyposażenie pompy.
Wewnętrzna średnica rur zależy od ich długości i natężenia przepływu: należy ją wybrać tak, aby prędkość cieczy
nie przekraczała 1,4-1,5 m/s na zasysaniu i 2,4-2,5 m/s na tłoczeniu; w każdym przypadku rury muszą posiadać
średnicę nie mniejszą niż średnica otworów pompy. Przed ich zamontowaniem należy sprawdzić, czy są czyste.
Rury zasysania muszą: -Rys. 5-
3
• być możliwie jak najkrótsze, bez zwężeń i nagłych zmian kierunku;
• być idealnie uszczelnione i wytrzymałe na spadek ciśnienia, który się tworzy na zasysaniu pompy;
• być wznoszące się w kierunku pompy, aby uniknąć korków powietrznych, które mogłyby uniemożliwić
zalewanie pompy lub spowodować jej utratę zalania.
Do funkcjonowania pompy należy umieścić na jej zasilaniu zawór stopowy ze smokiem; w przypadku
montażu pompy typu samo-zalewanej, zawór stopowy może być zamieniony na zawór zwrotny zamontowany
bezpośrednio na wlocie zasysania. W celu zapewnienia poprawnego funkcjonowania pompy elektrycznej,
końcówka rury musi być zanurzona w wodzie na głębokości wynoszącej przynajmniej dwukrotną szerokość tej
rury. Do funkcjonowania na spadzie zamontować zasuwę. -Rys. 3-
Korzystne jest, aby rura tłoczenia była wyposażona w zawór zwrotny (umieszczony z przodu, do ochrony pompy
3
przed uderzeniem wodnym i uniemożliwienie odwróconego przepływu poprzez wirnik) oraz w zawór regula-
cyjny (umieszczony z tyłu do regulacji natężenia przepływu, wysokości ciśnienia i pobranej mocy). -Rys. 3- W
przypadku samo-zalewanych pomp elektronicznych, do wysokich wysokości zalania-zasysania (powyżej 5 m,
ale mniejszych niż 9 m) rura zasilania musi posiadać prosty i pionowy odcinek o długości przynajmniej 1,0 m.
Podłączenie elektryczne
Autoklawy (pompy elektryczne ze zbiornikiem membranowym i obciążeniem wstępnym) i pompy Garden są dostarc-
zane już gotowe do montażu i zastosowania. Ewentualna wymiana kabla zasilającego, jego wtyczki, wyłącznika i pre-
sostatu muszą być wykonane przez doświadczoną osobę; zawsze należy stosować części identyczne jak te znajdujące
się na pompie. We wszystkich innych pompach konieczne jest odpowiednie wymierzenie zasilających kabli elektryczny-
ch na podstawie ich długości i prądu elektrycznego przedstawionego na tabliczce pompy elektrycznej: przygotować
końcówki przewodów zasilających i uziemiających tak, aby w fazie podłączenia przewody nie mogły wymknąć się po-
dczas dokręcania nakrętek tabliczki zaciskowej oraz śruby uziemienia. W każdym przypadku, podłączenie elektryczne
musi być wykonane przez doświadczoną osobę, zgodnie z obowiązującymi przepisami lokalnymi. Sprawdzić zgodność
pomiędzy napięciem/częstotliwością sieci elektrycznej zasilania a danymi znajdującymi się na tabliczce pompy elektry-
cznej: podłączyć zaciski zgodnie ze wskazówkami schematu przedstawionego na str. 4 i/lub wewnątrz pokrywy tabliczki
TYP POMPY
Serie MN znormalizowane
KB160÷1500
barów
6
8
10
11
14
