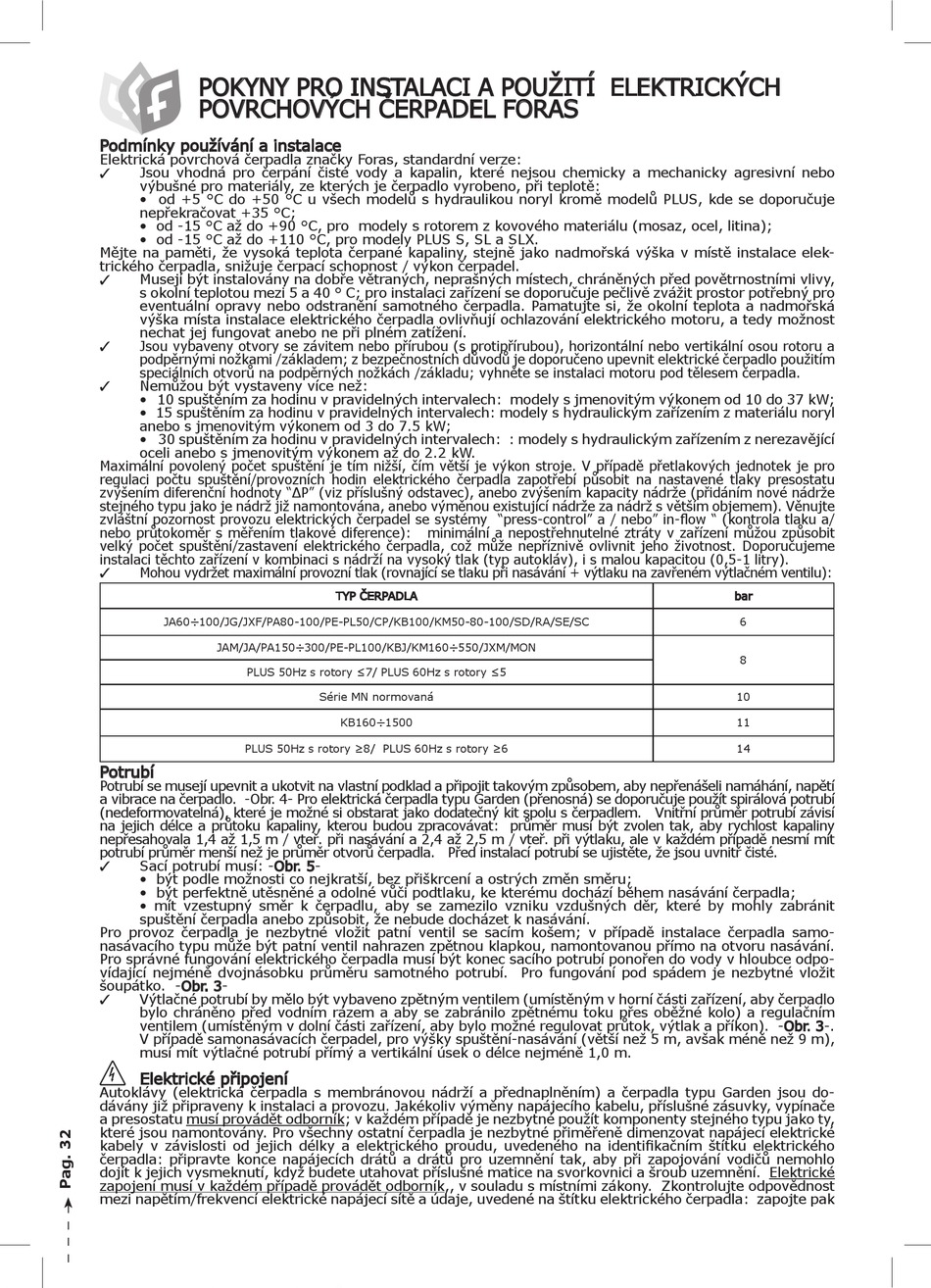

POKYNY PRO INSTALACI A POUŽITÍ ELEKTRICKÝCH
POVRCHOVÝCH ČERPADEL FORAS
Podmínky používání a instalace
Elektrická povrchová čerpadla značky Foras, standardní verze:
Jsou vhodná pro čerpání čisté vody a kapalin, které nejsou chemicky a mechanicky agresivní nebo
3
výbušné pro materiály, ze kterých je čerpadlo vyrobeno, při teplotě:
• od +5 °C do +50 °C u všech modelů s hydraulikou noryl kromě modelů PLUS, kde se doporučuje
nepřekračovat +35 °C;
• od -15 °C až do +90 °C, pro modely s rotorem z kovového materiálu (mosaz, ocel, litina);
• od -15 °C až do +110 °C, pro modely PLUS S, SL a SLX.
Mějte na paměti, že vysoká teplota čerpané kapaliny, stejně jako nadmořská výška v místě instalace elek-
trického čerpadla, snižuje čerpací schopnost / výkon čerpadel.
Musejí být instalovány na dobře větraných, neprašných místech, chráněných před povětrnostními vlivy,
3
s okolní teplotou mezi 5 a 40 ° C; pro instalaci zařízení se doporučuje pečlivě zvážit prostor potřebný pro
eventuální opravy nebo odstranění samotného čerpadla. Pamatujte si, že okolní teplota a nadmořská
výška místa instalace elektrického čerpadla ovlivňují ochlazování elektrického motoru, a tedy možnost
nechat jej fungovat anebo ne při plném zatížení.
Jsou vybaveny otvory se závitem nebo přírubou (s protipřírubou), horizontální nebo vertikální osou rotoru a
3
podpěrnými nožkami /základem; z bezpečnostních důvodů je doporučeno upevnit elektrické čerpadlo použitím
speciálních otvorů na podpěrných nožkách /základu; vyhněte se instalaci motoru pod tělesem čerpadla.
Nemůžou být vystaveny více než:
3
• 10 spuštěním za hodinu v pravidelných intervalech: modely s jmenovitým výkonem od 10 do 37 kW;
• 15 spuštěním za hodinu v pravidelných intervalech: modely s hydraulickým zařízením z materiálu noryl
anebo s jmenovitým výkonem od 3 do 7.5 kW;
• 30 spuštěním za hodinu v pravidelných intervalech: : modely s hydraulickým zařízením z nerezavějící
oceli anebo s jmenovitým výkonem až do 2.2 kW.
Maximální povolený počet spuštění je tím nižší, čím větší je výkon stroje. V případě přetlakových jednotek je pro
regulaci počtu spuštění/provozních hodin elektrického čerpadla zapotřebí působit na nastavené tlaky presostatu
zvýšením diferenční hodnoty "ΔP" (viz příslušný odstavec), anebo zvýšením kapacity nádrže (přidáním nové nádrže
stejného typu jako je nádrž již namontována, anebo výměnou existující nádrže za nádrž s větším objemem). Věnujte
zvláštní pozornost provozu elektrických čerpadel se systémy "press-control" a / nebo" in-flow " (kontrola tlaku a/
nebo průtokoměr s měřením tlakové diference):
velký počet spuštění/zastavení elektrického čerpadla, což může nepříznivě ovlivnit jeho životnost. Doporučujeme
instalaci těchto zařízení v kombinaci s nádrží na vysoký tlak (typ autokláv), i s malou kapacitou (0,5-1 litry).
Mohou vydržet maximální provozní tlak (rovnající se tlaku při nasávání + výtlaku na zavřeném výtlačném ventilu):
3
JA60÷100/JG/JXF/PA80-100/PE-PL50/CP/KB100/KM50-80-100/SD/RA/SE/SC
JAM/JA/PA150÷300/PE-PL100/KBJ/KM160÷550/JXM/MON
PLUS 50Hz s rotory ≤7/ PLUS 60Hz s rotory ≤5
PLUS 50Hz s rotory ≥8/ PLUS 60Hz s rotory ≥6
Potrubí
Potrubí se musejí upevnit a ukotvit na vlastní podklad a připojit takovým způsobem, aby nepřenášeli namáhání, napětí
a vibrace na čerpadlo. -Obr. 4- Pro elektrická čerpadla typu Garden (přenosná) se doporučuje použít spirálová potrubí
(nedeformovatelná), které je možné si obstarat jako dodatečný kit spolu s čerpadlem. Vnitřní průměr potrubí závisí
na jejich délce a průtoku kapaliny, kterou budou zpracovávat: průměr musí být zvolen tak, aby rychlost kapaliny
nepřesahovala 1,4 až 1,5 m / vteř. při nasávání a 2,4 až 2,5 m / vteř. při výtlaku, ale v každém případě nesmí mít
potrubí průměr menší než je průměr otvorů čerpadla. Před instalací potrubí se ujistěte, že jsou uvnitř čisté.
Sací potrubí musí: -Obr. 5-
3
• být podle možnosti co nejkratší, bez přiškrcení a ostrých změn směru;
• být perfektně utěsněné a odolné vůči podtlaku, ke kterému dochází během nasávání čerpadla;
• mít vzestupný směr k čerpadlu, aby se zamezilo vzniku vzdušných děr, které by mohly zabránit
spuštění čerpadla anebo způsobit, že nebude docházet k nasávání.
Pro provoz čerpadla je nezbytné vložit patní ventil se sacím košem; v případě instalace čerpadla samo-
nasávacího typu může být patní ventil nahrazen zpětnou klapkou, namontovanou přímo na otvoru nasávání.
Pro správné fungování elektrického čerpadla musí být konec sacího potrubí ponořen do vody v hloubce odpo-
vídající nejméně dvojnásobku průměru samotného potrubí. Pro fungování pod spádem je nezbytné vložit
šoupátko. -Obr. 3-
Výtlačné potrubí by mělo být vybaveno zpětným ventilem (umístěným v horní části zařízení, aby čerpadlo
3
bylo chráněno před vodním rázem a aby se zabránilo zpětnému toku přes oběžné kolo) a regulačním
ventilem (umístěným v dolní části zařízení, aby bylo možné regulovat průtok, výtlak a příkon). -Obr. 3-.
V případě samonasávacích čerpadel, pro výšky spuštění-nasávání (větší než 5 m, avšak méně než 9 m),
musí mít výtlačné potrubí přímý a vertikální úsek o délce nejméně 1,0 m.
Elektrické připojení
Autoklávy (elektrická čerpadla s membránovou nádrží a přednaplněním) a čerpadla typu Garden jsou do-
dávány již připraveny k instalaci a provozu. Jakékoliv výměny napájecího kabelu, příslušné zásuvky, vypínače
a presostatu musí provádět odborník; v každém případě je nezbytné použít komponenty stejného typu jako ty,
které jsou namontovány. Pro všechny ostatní čerpadla je nezbytné přiměřeně dimenzovat napájecí elektrické
kabely v závislosti od jejich délky a elektrického proudu, uvedeného na identifikačním štítku elektrického
čerpadla: připravte konce napájecích drátů a drátů pro uzemnění tak, aby při zapojování vodičů nemohlo
dojít k jejich vysmeknutí, když budete utahovat příslušné matice na svorkovnici a šroub uzemnění. Elektrické
zapojení musí v každém případě provádět odborník,, v souladu s místními zákony. Zkontrolujte odpovědnost
mezi napětím/frekvencí elektrické napájecí sítě a údaje, uvedené na štítku elektrického čerpadla: zapojte pak
minimální a nepostřehnutelné ztráty v zařízení můžou způsobit
TYP ČERPADLA
Série MN normovaná
KB160÷1500
bar
6
8
10
11
14
