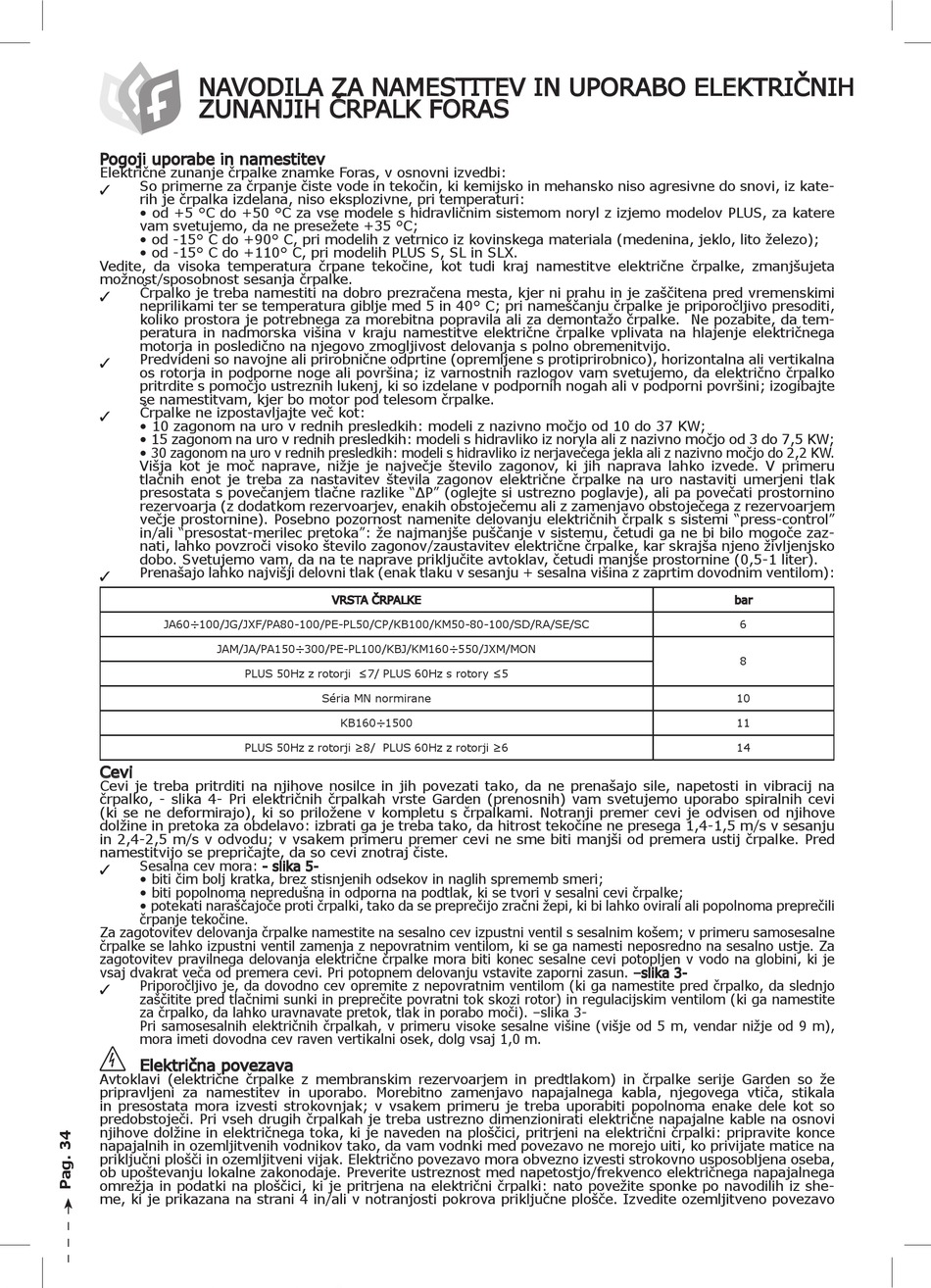

NAVODILA ZA NAMESTITEV IN UPORABO ELEKTRIČNIH
ZUNANJIH ČRPALK FORAS
Pogoji uporabe in namestitev
Električne zunanje črpalke znamke Foras, v osnovni izvedbi:
So primerne za črpanje čiste vode in tekočin, ki kemijsko in mehansko niso agresivne do snovi, iz kate-
3
rih je črpalka izdelana, niso eksplozivne, pri temperaturi:
• od +5 °C do +50 °C za vse modele s hidravličnim sistemom noryl z izjemo modelov PLUS, za katere
vam svetujemo, da ne presežete +35 °C;
• od -15° C do +90° C, pri modelih z vetrnico iz kovinskega materiala (medenina, jeklo, lito železo);
• od -15° C do +110° C, pri modelih PLUS S, SL in SLX.
Vedite, da visoka temperatura črpane tekočine, kot tudi kraj namestitve električne črpalke, zmanjšujeta
možnost/sposobnost sesanja črpalke.
Črpalko je treba namestiti na dobro prezračena mesta, kjer ni prahu in je zaščitena pred vremenskimi
3
neprilikami ter se temperatura giblje med 5 in 40° C; pri nameščanju črpalke je priporočljivo presoditi,
koliko prostora je potrebnega za morebitna popravila ali za demontažo črpalke. Ne pozabite, da tem-
peratura in nadmorska višina v kraju namestitve električne črpalke vplivata na hlajenje električnega
motorja in posledično na njegovo zmogljivost delovanja s polno obremenitvijo.
Predvideni so navojne ali prirobnične odprtine (opremljene s protiprirobnico), horizontalna ali vertikalna
3
os rotorja in podporne noge ali površina; iz varnostnih razlogov vam svetujemo, da električno črpalko
pritrdite s pomočjo ustreznih lukenj, ki so izdelane v podpornih nogah ali v podporni površini; izogibajte
se namestitvam, kjer bo motor pod telesom črpalke.
Črpalke ne izpostavljajte več kot:
3
• 10 zagonom na uro v rednih presledkih: modeli z nazivno močjo od 10 do 37 KW;
• 15 zagonom na uro v rednih presledkih: modeli s hidravliko iz noryla ali z nazivno močjo od 3 do 7,5 KW;
• 30 zagonom na uro v rednih presledkih: modeli s hidravliko iz nerjavečega jekla ali z nazivno močjo do 2,2 KW.
Višja kot je moč naprave, nižje je največje število zagonov, ki jih naprava lahko izvede. V primeru
tlačnih enot je treba za nastavitev števila zagonov električne črpalke na uro nastaviti umerjeni tlak
presostata s povečanjem tlačne razlike "ΔP" (oglejte si ustrezno poglavje), ali pa povečati prostornino
rezervoarja (z dodatkom rezervoarjev, enakih obstoječemu ali z zamenjavo obstoječega z rezervoarjem
večje prostornine). Posebno pozornost namenite delovanju električnih črpalk s sistemi "press-control"
in/ali "presostat-merilec pretoka": že najmanjše puščanje v sistemu, četudi ga ne bi bilo mogoče zaz-
nati, lahko povzroči visoko število zagonov/zaustavitev električne črpalke, kar skrajša njeno življenjsko
dobo. Svetujemo vam, da na te naprave priključite avtoklav, četudi manjše prostornine (0,5-1 liter).
Prenašajo lahko najvišji delovni tlak (enak tlaku v sesanju + sesalna višina z zaprtim dovodnim ventilom):
3
JA60÷100/JG/JXF/PA80-100/PE-PL50/CP/KB100/KM50-80-100/SD/RA/SE/SC
JAM/JA/PA150÷300/PE-PL100/KBJ/KM160÷550/JXM/MON
PLUS 50Hz z rotorji ≤7/ PLUS 60Hz s rotory ≤5
PLUS 50Hz z rotorji ≥8/ PLUS 60Hz z rotorji ≥6
Cevi
Cevi je treba pritrditi na njihove nosilce in jih povezati tako, da ne prenašajo sile, napetosti in vibracij na
črpalko, - slika 4- Pri električnih črpalkah vrste Garden (prenosnih) vam svetujemo uporabo spiralnih cevi
(ki se ne deformirajo), ki so priložene v kompletu s črpalkami. Notranji premer cevi je odvisen od njihove
dolžine in pretoka za obdelavo: izbrati ga je treba tako, da hitrost tekočine ne presega 1,4-1,5 m/s v sesanju
in 2,4-2,5 m/s v odvodu; v vsakem primeru premer cevi ne sme biti manjši od premera ustij črpalke. Pred
namestitvijo se prepričajte, da so cevi znotraj čiste.
Sesalna cev mora: - slika 5-
3
• biti čim bolj kratka, brez stisnjenih odsekov in naglih sprememb smeri;
• biti popolnoma nepredušna in odporna na podtlak, ki se tvori v sesalni cevi črpalke;
• potekati naraščajoče proti črpalki, tako da se preprečijo zračni žepi, ki bi lahko ovirali ali popolnoma preprečili
črpanje tekočine.
Za zagotovitev delovanja črpalke namestite na sesalno cev izpustni ventil s sesalnim košem; v primeru samosesalne
črpalke se lahko izpustni ventil zamenja z nepovratnim ventilom, ki se ga namesti neposredno na sesalno ustje. Za
zagotovitev pravilnega delovanja električne črpalke mora biti konec sesalne cevi potopljen v vodo na globini, ki je
vsaj dvakrat veča od premera cevi. Pri potopnem delovanju vstavite zaporni zasun. –slika 3-
Priporočljivo je, da dovodno cev opremite z nepovratnim ventilom (ki ga namestite pred črpalko, da slednjo
3
zaščitite pred tlačnimi sunki in preprečite povratni tok skozi rotor) in regulacijskim ventilom (ki ga namestite
za črpalko, da lahko uravnavate pretok, tlak in porabo moči). –slika 3-
Pri samosesalnih električnih črpalkah, v primeru visoke sesalne višine (višje od 5 m, vendar nižje od 9 m),
mora imeti dovodna cev raven vertikalni osek, dolg vsaj 1,0 m.
Električna povezava
Avtoklavi (električne črpalke z membranskim rezervoarjem in predtlakom) in črpalke serije Garden so že
pripravljeni za namestitev in uporabo. Morebitno zamenjavo napajalnega kabla, njegovega vtiča, stikala
in presostata mora izvesti strokovnjak; v vsakem primeru je treba uporabiti popolnoma enake dele kot so
predobstoječi. Pri vseh drugih črpalkah je treba ustrezno dimenzionirati električne napajalne kable na osnovi
njihove dolžine in električnega toka, ki je naveden na ploščici, pritrjeni na električni črpalki: pripravite konce
napajalnih in ozemljitvenih vodnikov tako, da vam vodnki med povezavo ne morejo uiti, ko privijate matice na
priključni plošči in ozemljitveni vijak. Električno povezavo mora obvezno izvesti strokovno usposobljena oseba,
ob upoštevanju lokalne zakonodaje. Preverite ustreznost med napetostjo/frekvenco električnega napajalnega
omrežja in podatki na ploščici, ki je pritrjena na električni črpalki: nato povežite sponke po navodilih iz she-
me, ki je prikazana na strani 4 in/ali v notranjosti pokrova priključne plošče. Izvedite ozemljitveno povezavo
VRSTA ČRPALKE
Séria MN normirane
KB160÷1500
bar
6
8
10
11
14
