3.2
3.2.3 Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass
sämtliche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
Montage:
an der Außenwand eines beheizten Wohnraumes und mög-

lichst an der Nord- bzw. Nordwestseite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
 nicht in der Nähe von Fenstern, Türen, Abluftöffnungen, Au-
ßenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen

3.2.4 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut
sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
Heizungsrohr von Lack, Rost und Zunder säubern

 Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
 Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren

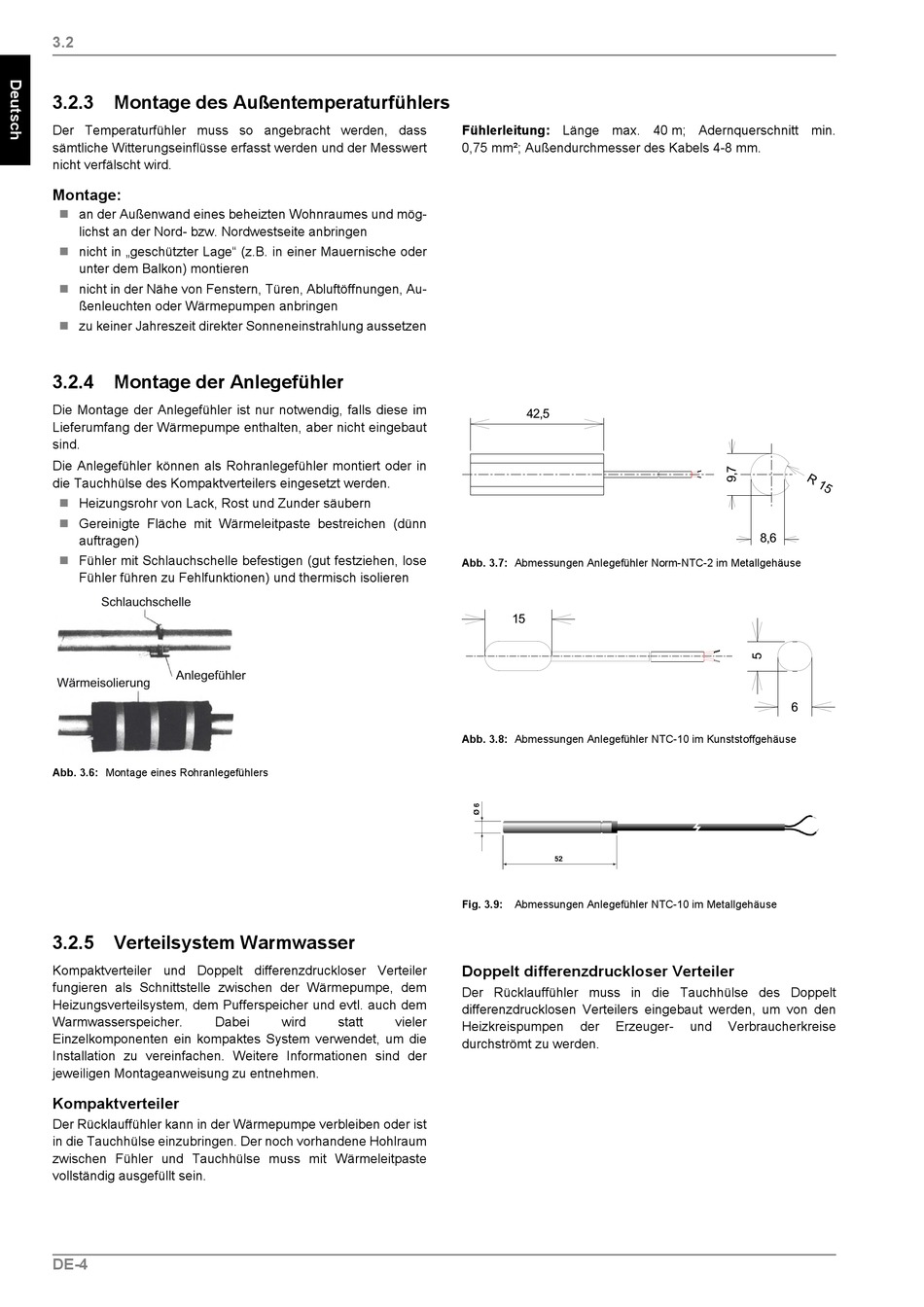

Abb. 3.6: Montage eines Rohranlegefühlers
3.2.5

Verteilsystem Warmwasser

Kompaktverteiler und Doppelt differenzdruckloser Verteiler
fungieren als Schnittstelle zwischen der Wärmepumpe, dem
Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei
Einzelkomponenten ein kompaktes System verwendet, um die
Installation zu vereinfachen. Weitere Informationen sind der
jeweiligen Montageanweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist
in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum
zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste
vollständig ausgefüllt sein.
DE-4
wird statt vieler
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
Abb. 3.7: Abmessungen Anlegefühler Norm-NTC-2 im Metallgehäuse
Abb. 3.8: Abmessungen Anlegefühler NTC-10 im Kunststoffgehäuse
Fig. 3.9: Abmessungen Anlegefühler NTC-10 im Metallgehäuse
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des Doppelt
differenzdrucklosen Verteilers eingebaut werden, um von den
Heizkreispumpen der Erzeuger-
durchströmt zu werden.
und Verbraucherkreise
