1. Lieferumfang

Der wandmontierte Kühlregler (WPM PK) ergänzt den vorhandenen Wärmepumpenmanager
um die Betriebsart Kühlen. Die beiden Regler werden im Netzwerk betrieben und regeln
gemeinsam ein kombiniertes System für Heizung und passive Kühlung mit Sole/Wasser-
oder Wasser/Wasser-Wärmepumpen. Zum Lieferumfang gehören:
• Kühlregler im Wandgehäuse
• 3 Dübel (6 mm) mit Schrauben für Wandmontage
• 2 Fühler zur Erfassung von Vor- und Rücklauftemperatur des Kühlsystems
• Montage- und Gebrauchsanweisung
• Stecker für die Netzwerkverbindung zum Heizungsregler
2. Zubehör
Zur Regelung der passiven Kühlung sind folgende Zubehörteile erhältlich:
• Raumklimastation zur Temperatur- und Luftfeuchtemessung
funktionsnotwendiges Zubehör für die Kühlung über Flächenheiz (-kühl) –Systeme
(stille Kühlung)
• Zweipunkt-Raumtemperaturregler Heizen/Kühlen
per externem Umschaltkontakt zwischen Heizen und Kühlen umschaltbar
• Erweiterte Taupunktüberwachung
zur Unterbrechung des Kühlbetriebs bei auftretender Betauung an sensiblen Stellen des
Kälteverteilsystems gemessen durch bis zu 5 einzeln anschließbare Taupunktfühler

3. Montage

3.1. Montage des Reglers

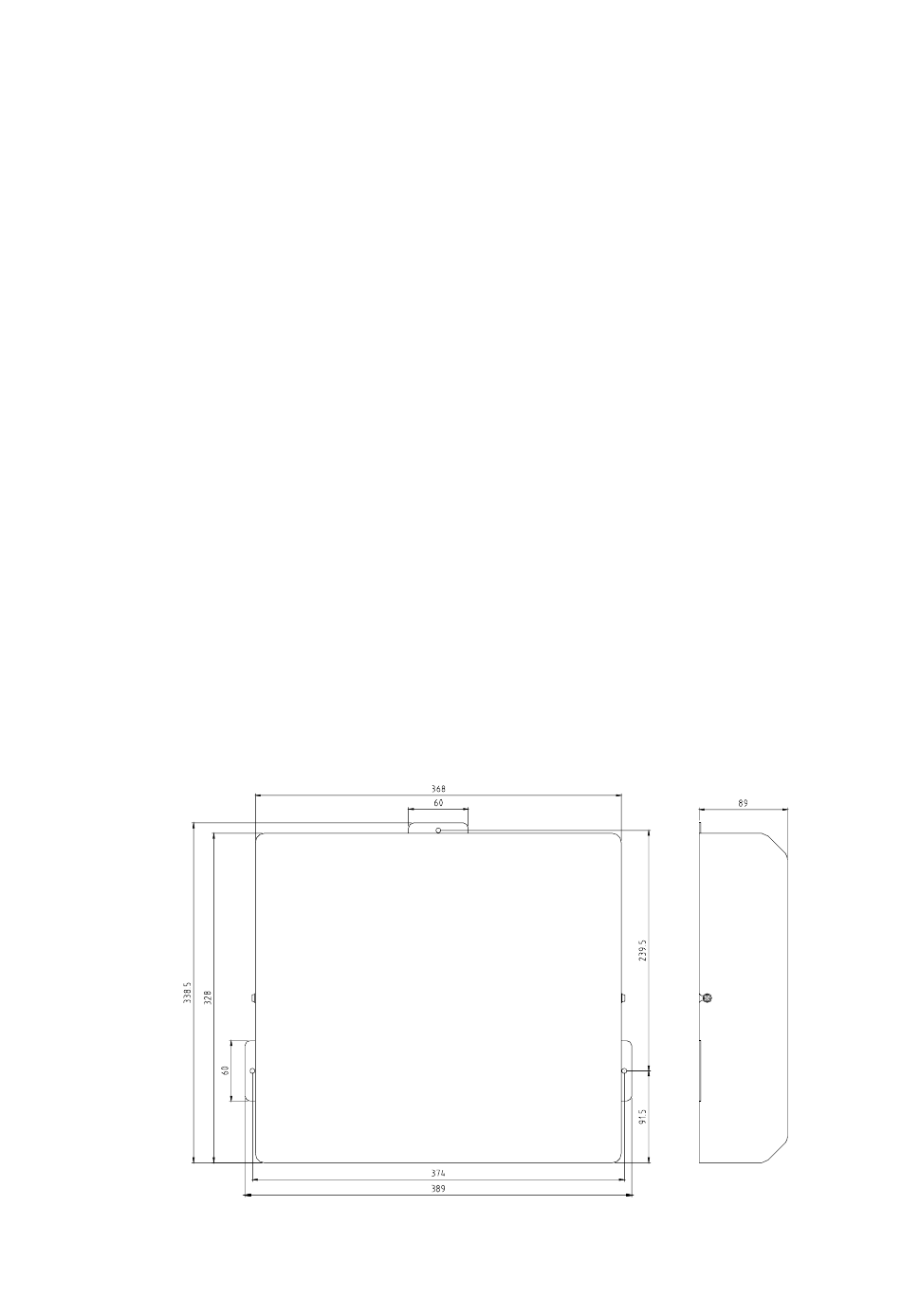

Abmessungen des wandmontierten Wärmepumpenreglers für passive Kühlung
FD 8409 Seite 2 von 10
