3.2

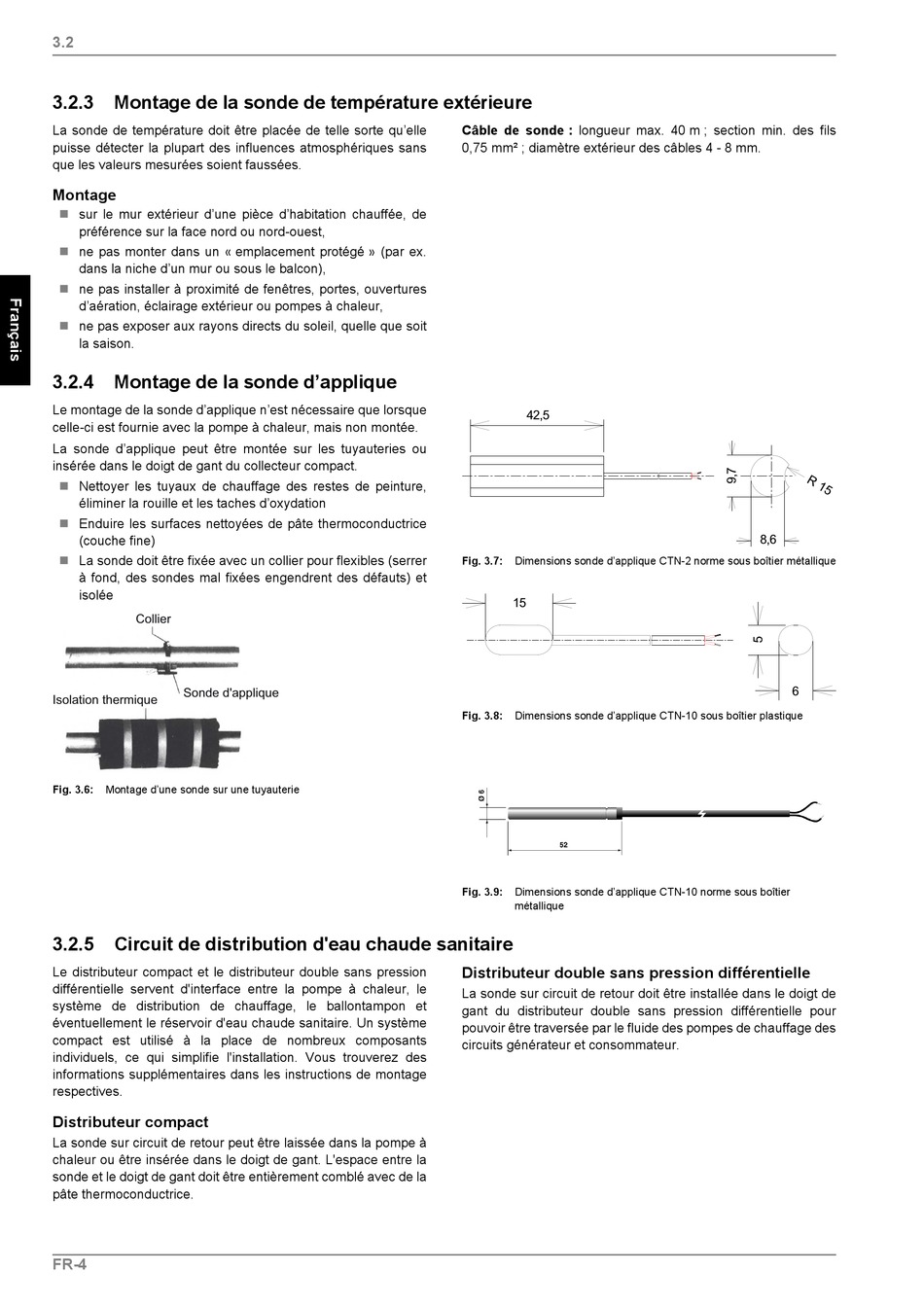

3.2.3 Montage de la sonde de température extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées soient faussées.
Montage
sur le mur extérieur d'une pièce d'habitation chauffée, de

préférence sur la face nord ou nord-ouest,
 ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d'un mur ou sous le balcon),
 ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur,
ne pas exposer aux rayons directs du soleil, quelle que soit

la saison.
3.2.4

Montage de la sonde d'applique

Le montage de la sonde d'applique n'est nécessaire que lorsque
celle-ci est fournie avec la pompe à chaleur, mais non montée.
La sonde d'applique peut être montée sur les tuyauteries ou
insérée dans le doigt de gant du collecteur compact.
 Nettoyer les tuyaux de chauffage des restes de peinture,
éliminer la rouille et les taches d'oxydation
 Enduire les surfaces nettoyées de pâte thermoconductrice
(couche fine)
 La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) et
isolée
Fig. 3.6: Montage d'une sonde sur une tuyauterie
3.2.5

Circuit de distribution d'eau chaude sanitaire

Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le
système de distribution de chauffage, le ballontampon et
éventuellement le réservoir d'eau chaude sanitaire. Un système
compact est utilisé à la place de nombreux composants
individuels, ce qui simplifie l'installation. Vous trouverez des
informations supplémentaires dans les instructions de montage
respectives.
Distributeur compact
La sonde sur circuit de retour peut être laissée dans la pompe à
chaleur ou être insérée dans le doigt de gant. L'espace entre la
sonde et le doigt de gant doit être entièrement comblé avec de la
pâte thermoconductrice.
FR-4
Câble de sonde : longueur max. 40 m ; section min. des fils
0,75 mm² ; diamètre extérieur des câbles 4 - 8 mm.
Fig. 3.7: Dimensions sonde d'applique CTN-2 norme sous boîtier métallique
Fig. 3.8: Dimensions sonde d'applique CTN-10 sous boîtier plastique
Fig. 3.9: Dimensions sonde d'applique CTN-10 norme sous boîtier
métallique
Distributeur double sans pression différentielle
La sonde sur circuit de retour doit être installée dans le doigt de
gant du distributeur double sans pression différentielle pour
pouvoir être traversée par le fluide des pompes de chauffage des
circuits générateur et consommateur.
