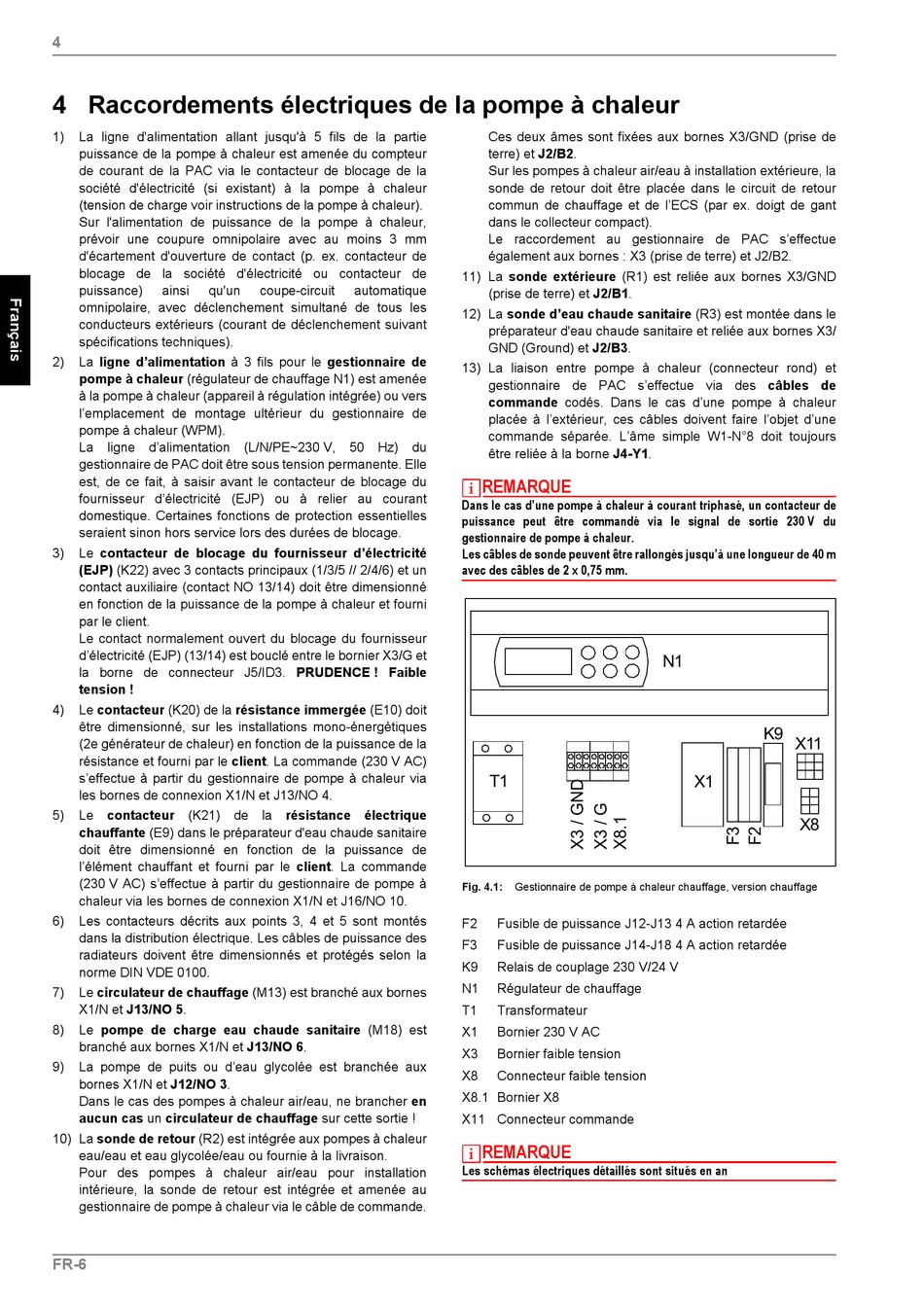

4 Raccordements électriques de la pompe à chaleur
1) La ligne d'alimentation allant jusqu'à 5 fils de la partie
puissance de la pompe à chaleur est amenée du compteur
de courant de la PAC via le contacteur de blocage de la
société d'électricité (si existant) à la pompe à chaleur
(tension de charge voir instructions de la pompe à chaleur). 
Sur l'alimentation de puissance de la pompe à chaleur,
prévoir une coupure omnipolaire avec au moins 3 mm
d'écartement d'ouverture de contact (p. ex. contacteur de
blocage de la société d'électricité ou contacteur de
puissance) ainsi qu'un
omnipolaire, avec déclenchement simultané de tous les
conducteurs extérieurs (courant de déclenchement suivant
spécifications techniques).
2) La ligne d'alimentation à 3 fils pour le gestionnaire de
pompe à chaleur (régulateur de chauffage N1) est amenée
à la pompe à chaleur (appareil à régulation intégrée) ou vers
l'emplacement de montage ultérieur du gestionnaire de
pompe à chaleur (WPM).
La ligne d'alimentation (L/N/PE~230 V, 50 Hz) du
gestionnaire de PAC doit être sous tension permanente. Elle
est, de ce fait, à saisir avant le contacteur de blocage du
fournisseur d'électricité (EJP) ou à relier au courant
domestique. Certaines fonctions de protection essentielles
seraient sinon hors service lors des durées de blocage.
3) Le contacteur de blocage du fournisseur d'électricité
(EJP) (K22) avec 3 contacts principaux (1/3/5 // 2/4/6) et un
contact auxiliaire (contact NO 13/14) doit être dimensionné
en fonction de la puissance de la pompe à chaleur et fourni
par le client.
Le contact normalement ouvert du blocage du fournisseur
d'électricité (EJP) (13/14) est bouclé entre le bornier X3/G et
la borne de connecteur J5/ID3. PRUDENCE ! Faible
tension !
4) Le contacteur (K20) de la résistance immergée (E10) doit
être dimensionné, sur les installations mono-énergétiques
(2e générateur de chaleur) en fonction de la puissance de la
résistance et fourni par le client. La commande (230 V AC)
s'effectue à partir du gestionnaire de pompe à chaleur via
les bornes de connexion X1/N et J13/NO 4.
5) Le contacteur (K21) de la résistance électrique
chauffante (E9) dans le préparateur d'eau chaude sanitaire
doit être dimensionné en fonction de la puissance de
l'élément chauffant et fourni par le client. La commande
(230 V AC) s'effectue à partir du gestionnaire de pompe à
chaleur via les bornes de connexion X1/N et J16/NO 10.
6) Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. Les câbles de puissance des
radiateurs doivent être dimensionnés et protégés selon la
norme DIN VDE 0100.
7) Le circulateur de chauffage (M13) est branché aux bornes
X1/N et J13/NO 5.
8) Le pompe de charge eau chaude sanitaire (M18) est
branché aux bornes X1/N et J13/NO 6.
9) La pompe de puits ou d'eau glycolée est branchée aux
bornes X1/N et J12/NO 3.
Dans le cas des pompes à chaleur air/eau, ne brancher en
aucun cas un circulateur de chauffage sur cette sortie !
10) La sonde de retour (R2) est intégrée aux pompes à chaleur
eau/eau et eau glycolée/eau ou fournie à la livraison. 
Pour des pompes à chaleur air/eau pour installation
intérieure, la sonde de retour est intégrée et amenée au
gestionnaire de pompe à chaleur via le câble de commande.
FR-6
coupe-circuit automatique
Ces deux âmes sont fixées aux bornes X3/GND (prise de
terre) et J2/B2.
Sur les pompes à chaleur air/eau à installation extérieure, la
sonde de retour doit être placée dans le circuit de retour
commun de chauffage et de l'ECS (par ex. doigt de gant
dans le collecteur compact).
Le raccordement au gestionnaire de PAC s'effectue
également aux bornes : X3 (prise de terre) et J2/B2.
11) La sonde extérieure (R1) est reliée aux bornes X3/GND
(prise de terre) et J2/B1.
12) La sonde d'eau chaude sanitaire (R3) est montée dans le
préparateur d'eau chaude sanitaire et reliée aux bornes X3/
GND (Ground) et J2/B3.
13) La liaison entre pompe à chaleur (connecteur rond) et
gestionnaire de PAC s'effectue via des câbles de
commande codés. Dans le cas d'une pompe à chaleur
placée à l'extérieur, ces câbles doivent faire l'objet d'une
commande séparée. L'âme simple W1-N°8 doit toujours
être reliée à la borne J4-Y1.
REMARQUE
Dans le cas d'une pompe à chaleur à courant triphasé, un contacteur de
puissance peut être commandé via le signal de sortie 230 V du
gestionnaire de pompe à chaleur.
Les câbles de sonde peuvent être rallongés jusqu'à une longueur de 40 m
avec des câbles de 2 x 0,75 mm.
Fig. 4.1: Gestionnaire de pompe à chaleur chauffage, version chauffage
F2 Fusible de puissance J12-J13 4 A action retardée
F3 Fusible de puissance J14-J18 4 A action retardée
K9 Relais de couplage 230 V/24 V
N1 Régulateur de chauffage
T1 Transformateur
X1 Bornier 230 V AC
X3 Bornier faible tension
X8 Connecteur faible tension
X8.1 Bornier X8
X11 Connecteur commande
REMARQUE
Les schémas électriques détaillés sont situés en an
