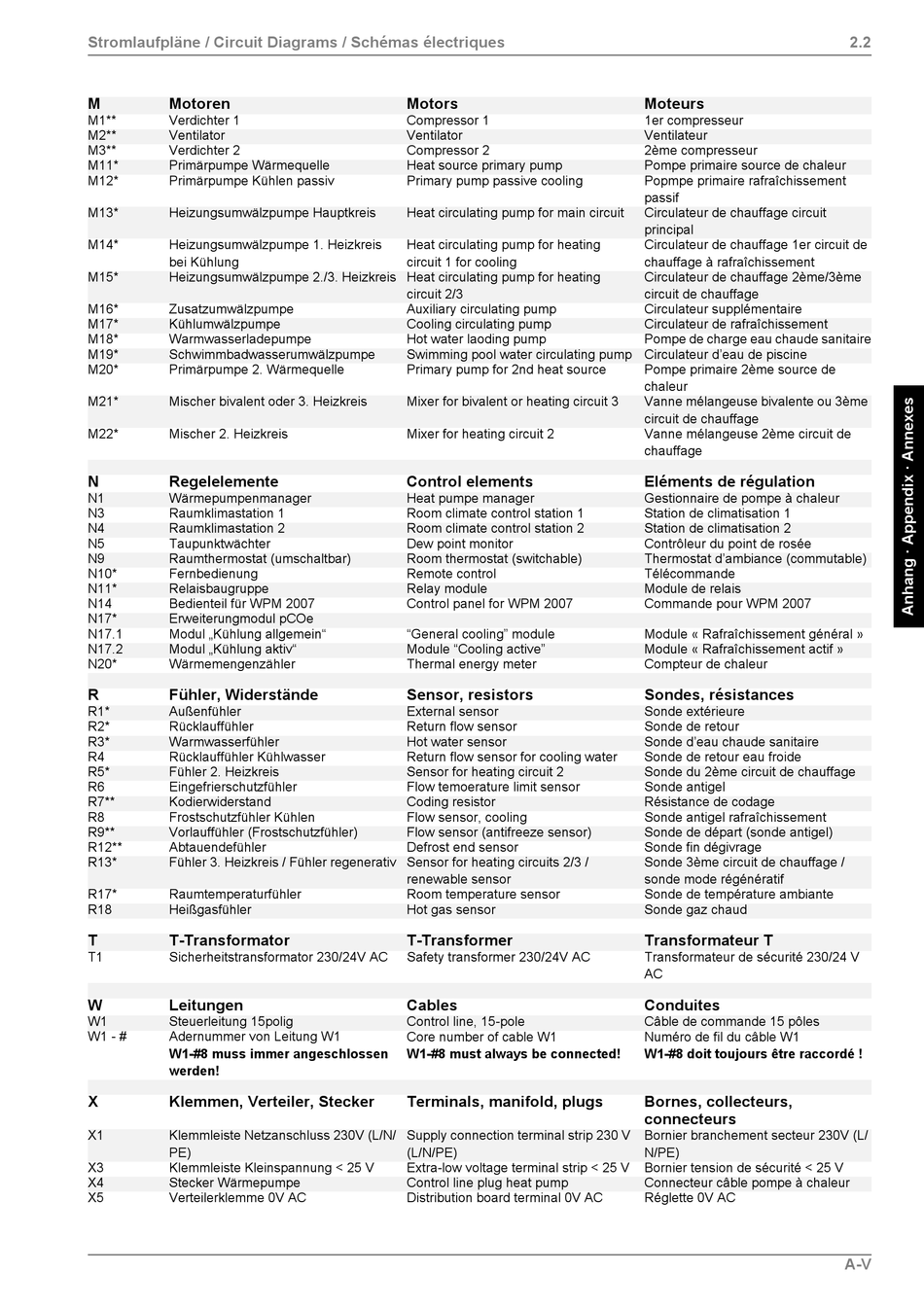

Dimplex WPM 2006 plus Installationsanweisung Seite 33

Stromlaufpläne / Circuit Diagrams / Schémas électriques
M Motoren
M1** Verdichter 1
M2** Ventilator
M3** Verdichter 2
M11* Primärpumpe Wärmequelle
M12* Primärpumpe Kühlen passiv
M13* Heizungsumwälzpumpe Hauptkreis
M14* Heizungsumwälzpumpe 1. Heizkreis
bei Kühlung
M15* Heizungsumwälzpumpe 2./3. Heizkreis Heat circulating pump for heating
M16* Zusatzumwälzpumpe
M17* Kühlumwälzpumpe
M18* Warmwasserladepumpe
M19* Schwimmbadwasserumwälzpumpe
M20* Primärpumpe 2. Wärmequelle
M21* Mischer bivalent oder 3. Heizkreis
M22* Mischer 2. Heizkreis
N Regelelemente
N1 Wärmepumpenmanager
N3 Raumklimastation 1
N4 Raumklimastation 2
N5 Taupunktwächter
N9 Raumthermostat (umschaltbar)
N10* Fernbedienung
N11* Relaisbaugruppe
N14 Bedienteil für WPM 2007
N17* Erweiterungmodul pCOe
N17.1 Modul „Kühlung allgemein"
N17.2 Modul „Kühlung aktiv"
N20* Wärmemengenzähler
R Fühler, Widerstände
R1* Außenfühler
R2* Rücklauffühler
R3* Warmwasserfühler
R4 Rücklauffühler Kühlwasser
R5* Fühler 2. Heizkreis
R6 Eingefrierschutzfühler
R7** Kodierwiderstand
R8 Frostschutzfühler Kühlen
R9** Vorlauffühler (Frostschutzfühler)
R12** Abtauendefühler
R13* Fühler 3. Heizkreis / Fühler regenerativ Sensor for heating circuits 2/3 /
R17* Raumtemperaturfühler
R18 Heißgasfühler
T T-Transformator
T1 Sicherheitstransformator 230/24V AC
W Leitungen
W1 Steuerleitung 15polig
W1 - # Adernummer von Leitung W1
W1-#8 muss immer angeschlossen
werden!
X Klemmen, Verteiler, Stecker
X1 Klemmleiste Netzanschluss 230V (L/N/
PE)
X3 Klemmleiste Kleinspannung < 25 V
X4 Stecker Wärmepumpe
X5 Verteilerklemme 0V AC
Motors
Compressor 1
Ventilator
Compressor 2
Heat source primary pump
Primary pump passive cooling
Heat circulating pump for main circuit
Heat circulating pump for heating
circuit 1 for cooling
circuit 2/3
Auxiliary circulating pump
Cooling circulating pump
Hot water laoding pump
Swimming pool water circulating pump Circulateur d'eau de piscine
Primary pump for 2nd heat source
Mixer for bivalent or heating circuit 3
Mixer for heating circuit 2
Control elements
Heat pumpe manager
Room climate control station 1
Room climate control station 2
Dew point monitor
Room thermostat (switchable)
Remote control
Relay module
Control panel for WPM 2007
"General cooling" module
Module "Cooling active"
Thermal energy meter
Sensor, resistors
External sensor
Return flow sensor
Hot water sensor
Return flow sensor for cooling water
Sensor for heating circuit 2
Flow temoerature limit sensor
Coding resistor
Flow sensor, cooling
Flow sensor (antifreeze sensor)
Defrost end sensor
renewable sensor
Room temperature sensor
Hot gas sensor
T-Transformer
Safety transformer 230/24V AC
Cables
Control line, 15-pole
Core number of cable W1
W1-#8 must always be connected!
Terminals, manifold, plugs
Supply connection terminal strip 230 V
(L/N/PE)
Extra-low voltage terminal strip < 25 V
Control line plug heat pump
Distribution board terminal 0V AC
Moteurs
1er compresseur
Ventilateur
2ème compresseur
Pompe primaire source de chaleur
Popmpe primaire rafraîchissement
passif
Circulateur de chauffage circuit
principal
Circulateur de chauffage 1er circuit de
chauffage à rafraîchissement
Circulateur de chauffage 2ème/3ème
circuit de chauffage
Circulateur supplémentaire
Circulateur de rafraîchissement
Pompe de charge eau chaude sanitaire
Pompe primaire 2ème source de
chaleur
Vanne mélangeuse bivalente ou 3ème
circuit de chauffage
Vanne mélangeuse 2ème circuit de
chauffage
Eléments de régulation
Gestionnaire de pompe à chaleur
Station de climatisation 1
Station de climatisation 2
Contrôleur du point de rosée
Thermostat d'ambiance (commutable)
Télécommande
Module de relais
Commande pour WPM 2007
Module « Rafraîchissement général »
Module « Rafraîchissement actif »
Compteur de chaleur
Sondes, résistances
Sonde extérieure
Sonde de retour
Sonde d'eau chaude sanitaire
Sonde de retour eau froide
Sonde du 2ème circuit de chauffage
Sonde antigel
Résistance de codage
Sonde antigel rafraîchissement
Sonde de départ (sonde antigel)
Sonde fin dégivrage
Sonde 3ème circuit de chauffage /
sonde mode régénératif
Sonde de température ambiante
Sonde gaz chaud
Transformateur T
Transformateur de sécurité 230/24 V
AC
Conduites
Câble de commande 15 pôles
Numéro de fil du câble W1
W1-#8 doit toujours être raccordé !
Bornes, collecteurs,
connecteurs
Bornier branchement secteur 230V (L/
N/PE)
Bornier tension de sécurité < 25 V
Connecteur câble pompe à chaleur
Réglette 0V AC
2.2
A-V
