1 Wichtige Hinweise

 Bei der Inbetriebnahme sind die länderspezifischen sowie
die einschlägigen VDE-Sicherheitsbestimmungen, insbe-
sondere VDE 0100 und die Technischen Anschlussbedin-
gungen der Energieversorgungsunternehmen (EVU) und
der Versorgungsnetzbetreiber zu beachten!
 Der Wärmepumpenregler ist nur in trockenen Räumen mit
Temperaturen zwischen 0 °C und 35 °C zu betreiben. Eine
Betauung ist unzulässig.
 Alle Fühler-Anschlussleitungen können bei einem Leiter-
querschnitt von 0,75 mm bis maximal 40 m verlängert wer-
den. Fühlerleitungen nicht gemeinsam mit stromführenden
Leitungen verlegen.
2 Lieferumfang Wärmepumpenmanager
Der Wärmepumpenmanager wird in drei Versionen ausgeliefert.
Im Gehäuse der Wärmpumpe integriert

Wärmepumpenmanager zur Wandmontage 

für eine Wärmepumpen-Heizungsanlage
Wärmepumpenmanager zur Wandmontage 

für einer Wärmepumpenanlage zum Heizen und Kühlen
(Kap. 5 auf S. 7).

3 Montage

3.1 Befestigung des wandmontierten Wärmepumpenmanagers Heizen
Der Regler wird mit den mitgelieferten 3 Schrauben und Dübeln
(6 mm) an der Wand befestigt. Damit der Regler nicht
verschmutzt oder beschädigt wird, ist wie folgt zu verfahren:
 Dübel für die obere Befestigungsöse in Bedienhöhe anbrin-
gen.
 Schraube so weit in den Dübel einschrauben, dass der Reg-
ler noch eingehängt werden kann.
 Regler an der oberen Befestigungsöse einhängen.
 Lage der seitlichen Befestigungsösen markieren.
 Regler wieder aushängen.
 Dübel für die seitlichen Befestigungsösen setzen.
 Regler oben wieder einhängen und festschrauben.
DE-2
 Zur Gewährleistung der Frostschutzfunktion darf der Wär-
mepumpenregler nicht spannungsfrei geschaltet und die
Wärmepumpe muss durchströmt werden.
 Die Schaltkontakte der Ausgangsrelais sind entstört. Des-
halb wird abhängig vom Innenwiderstand eines Messinstru-
ments auch bei nicht geschlossenen Kontakten eine Span-
nung gemessen, die aber weit unterhalb der Netzspannung
liegt.
 An den Klemmen J1 bis J7, J9 bis J11, J24 und den Klemm-
leisten X3 und X8.1 liegt Kleinspannung an. Wenn wegen
eines Verdrahtungsfehlers an diese Klemmen Netzspan-
nung angelegt wird, wird der Wärmepumpenregler zerstört.
Zum Lieferumfang des
Wandmontage gehören:
 Wärmepumpenmanager mit Gehäuse
 3 Dübel (6 mm) mit Schrauben für Wandmontage
Fühler für die Außentemperatur

 Bedienungs- und Gebrauchsanleitung für den Benutzer
 Montage- und Inbetriebnahmeanweisung für den Installa-
teur

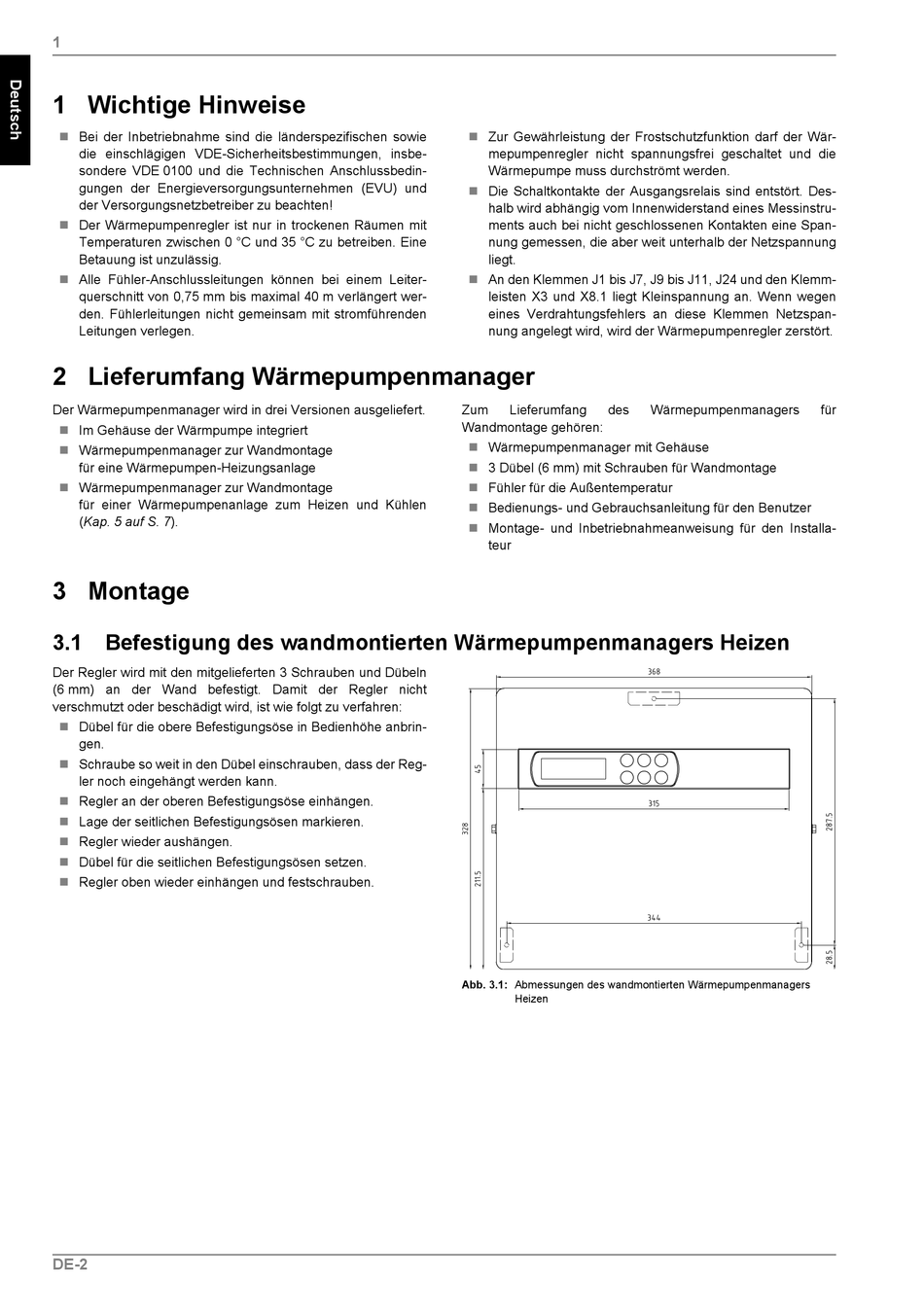

Abb. 3.1: Abmessungen des wandmontierten Wärmepumpenmanagers
Heizen
Wärmepumpenmanagers für
