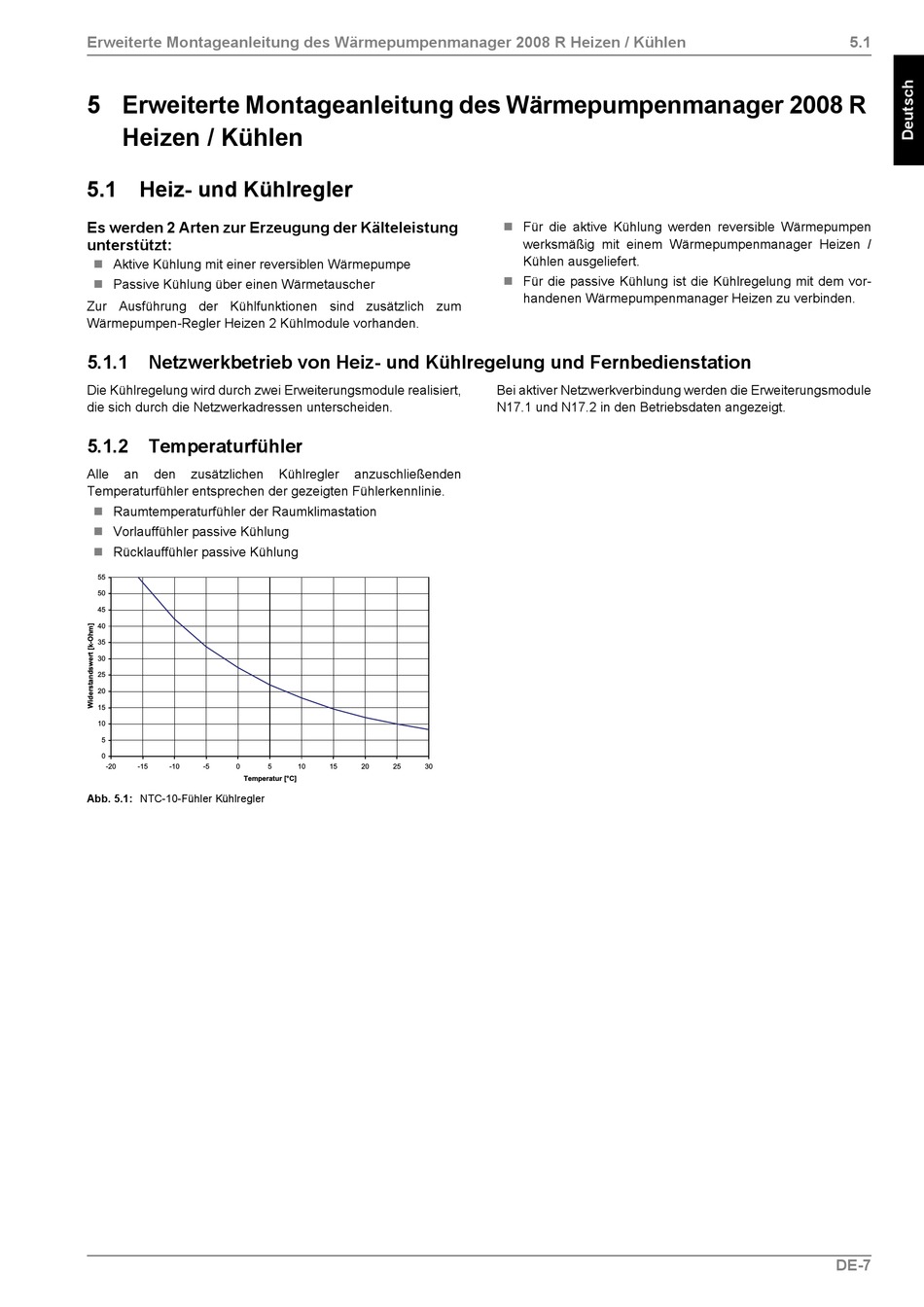

Erweiterte Montageanleitung des Wärmepumpenmanager 2008 R Heizen / Kühlen
5 Erweiterte Montageanleitung des Wärmepumpenmanager 2008 R
Heizen / Kühlen
5.1 Heiz- und Kühlregler
Es werden 2 Arten zur Erzeugung der Kälteleistung
unterstützt:
 Aktive Kühlung mit einer reversiblen Wärmepumpe
 Passive Kühlung über einen Wärmetauscher
Zur Ausführung der Kühlfunktionen sind zusätzlich zum
Wärmepumpen-Regler Heizen 2 Kühlmodule vorhanden.
5.1.1 Netzwerkbetrieb von Heiz- und Kühlregelung und Fernbedienstation
Die Kühlregelung wird durch zwei Erweiterungsmodule realisiert,
die sich durch die Netzwerkadressen unterscheiden.
5.1.2 Temperaturfühler
Alle an den zusätzlichen
Temperaturfühler entsprechen der gezeigten Fühlerkennlinie.
 Raumtemperaturfühler der Raumklimastation
 Vorlauffühler passive Kühlung
 Rücklauffühler passive Kühlung
Abb. 5.1: NTC-10-Fühler Kühlregler
Kühlregler anzuschließenden
 Für die aktive Kühlung werden reversible Wärmepumpen
werksmäßig mit einem Wärmepumpenmanager Heizen /
Kühlen ausgeliefert.
 Für die passive Kühlung ist die Kühlregelung mit dem vor-
handenen Wärmepumpenmanager Heizen zu verbinden.
Bei aktiver Netzwerkverbindung werden die Erweiterungsmodule
N17.1 und N17.2 in den Betriebsdaten angezeigt.
5.1
DE-7
