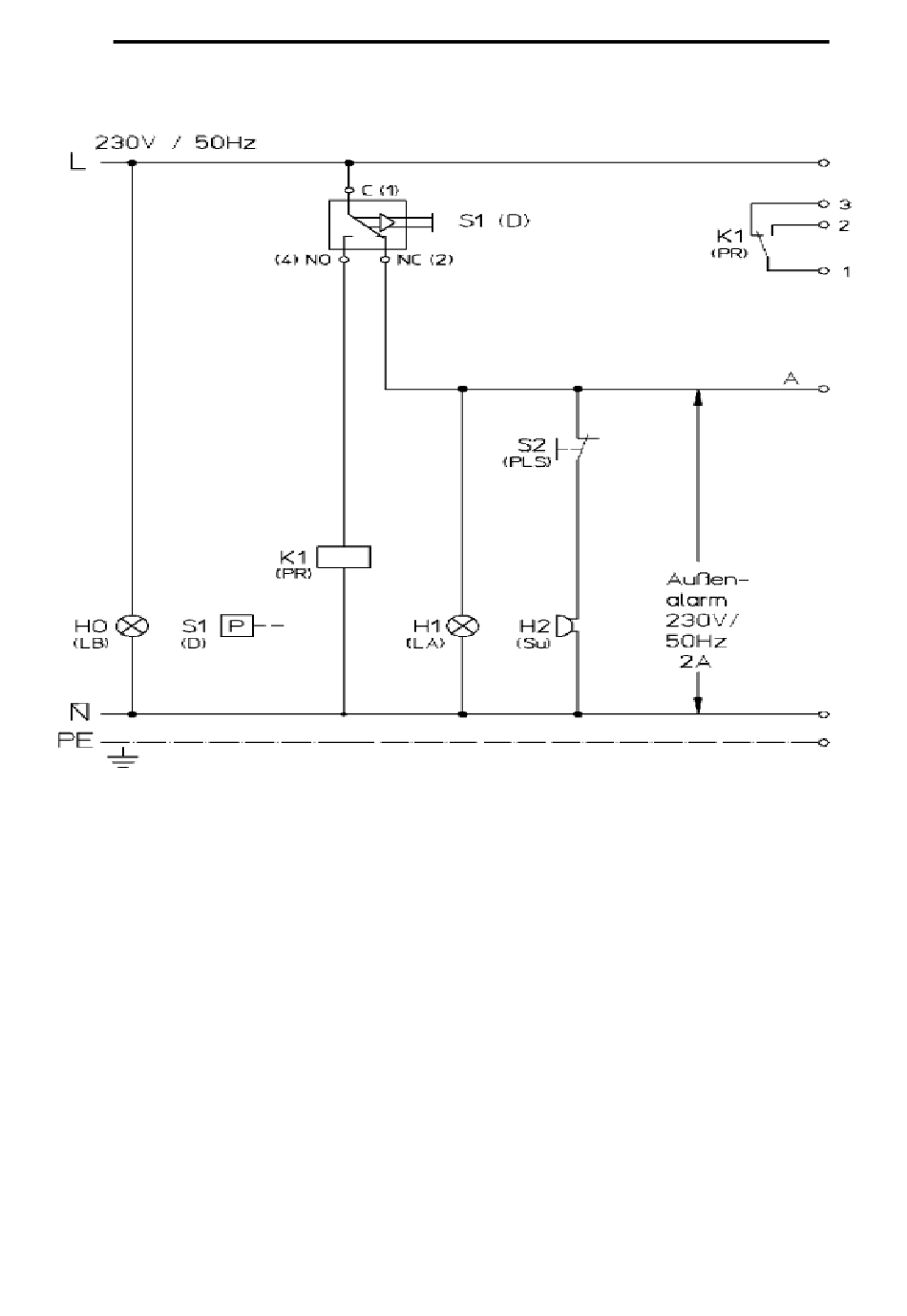

6.5 Schaltplan D25

L Phase
N Nullleiter
PE Schutzleiter
A optionaler Anschluss Au-
ßenalarm über A, nicht
abschaltbar (Leuchte)
14-12-2017 dpae
Leckanzeiger D25
HO Betriebsleuchte grün
H1 Alarmleuchte rot
H2 Summer
K1 Potentialfreies Relais
- 15 -
S1 Druckschalter
S2 Schalter Alarmton
AUS
plombierbar
