1.
Installation
1.1 Montage
Blende
Kabldurchführungen
mit Zugentlastungsbügeln
Aufhängung
Befestigung
1.2 Elektrischer Anschluss
Temp. Sensor
Pt1000
S1
S2
S3
S4
1
2
3
4
5
6
7
8
Sensorklemmen
Erdungsklemmen
Temp. Sensor
Pt1000
S1
S2
S3
S4
1
2
3
4
5
6
7
8
Sensorklemmen
Erdungsklemmen
Display
Drucktaster
Topfsicherung T4A
Sicherung
T4A
220 ... 240 V~
1 (1) A (220 ... 240) V~
N
R1
N
L
12
13
14
17
18
19
20
Verbraucherklemmen
Netzklemmen
Sicherung
T4A
220 ... 240 V~
R1
2 (1) A (220 ... 240) V~
R2
2 (1) A (220 ... 240) V~
N
R2
N
R1
N
L
12
13
14
15
16
17
18
19
20
Verbraucherklemmen
Netzklemmen
WARNUNG!
Vor jedem Öffnen des Gehäuses all-
polige Trennung von der Netzspannung
sicherstellen.
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie
Funktion an dem ausgewählten Ort keinen starken elektro-
magnetischen Feldern ausgesetzt sein darf. Der Regler muss
über eine zusätzliche Einrichtung mit einer Trennstrecke
von mindestens 3 mm allpolig bzw. mittels einer Trennvor-
richtung (Sicherung) nach den geltenden Installationsregeln
vom Netz ge trennt werden können. Bei der Installation der
Netz anschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.

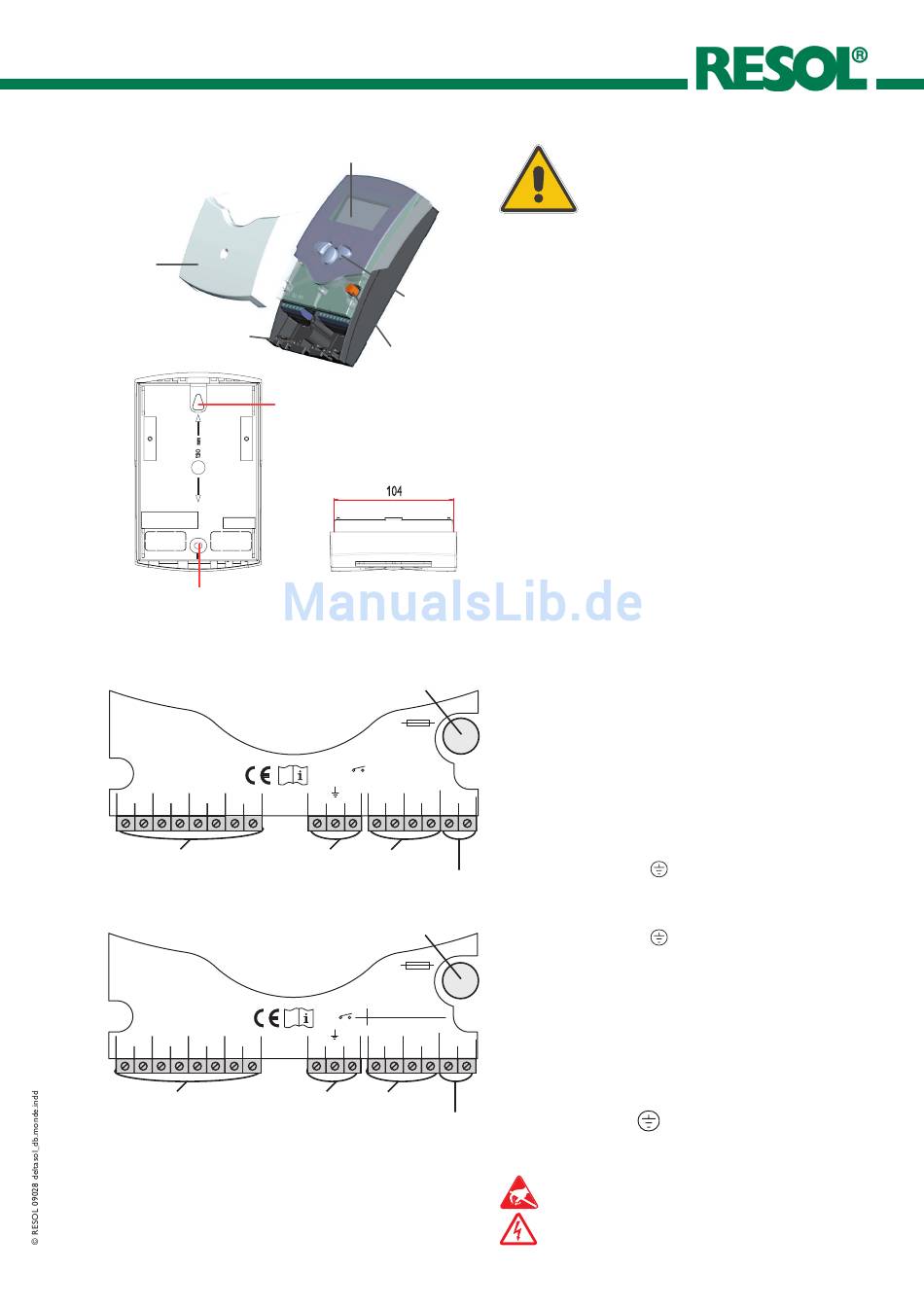

1. Kreuzschlitzschraube in der Blende herausdrehen und
Blende nach unten vom Gehäuse abziehen.
2. Aufhängung auf dem Untergrund markieren und beilie-
genden Dübel mit zugehöriger Schraube vormontieren.
3. Gehäuse am Aufhängungspunkt einhängen, Befestigung
auf dem Untergrund markieren (Lochabstand 130 mm),
anschließend unteren Dübel setzen.
4. Gehäuse oben einhängen und mit unterer Befestigungs-
schraube fixieren.
Die Stromversorgung des Reglers muss über einen ex-
ternen Netzschalter erfolgen (letzter Arbeitsschritt!) und
die Versorgungsspannung muss 220 ... 240 V~ (50 ... 60 Hz)
betragen. Flexible Leitungen sind mit den beiliegenden
Zugentlastungsbügeln und den zugehörigen Schrauben am
Gehäuse zu fixieren.
Der Regler ist je nach Variante mit 1 Relais oder 2 Relais
ausgestattet, an das/die Verbraucher wie Pumpen, Ven-
tile o. ä. angeschlossen werden können:
• Relais 1
18 = Leiter R1
17 = Nullleiter N
13 = Erdungsklemme
• Relais 2
16 = Leiter R2
15 = Nullleiter N
14 = Erdungsklemme
Die Temperatursensoren (S1 bis S4) werden mit beliebi-
ger Polung an den folgenden Klemmen angeschlossen:
1 / 2 = Sensor 1 (z. B. Sensor Kollektor 1)
3 / 4 = Sensor 2 (z. B. Sensor Speicher 1)
5 / 6 = Sensor 3 (z. B. Sensor TSPO)
7 / 8 = Sensor 4 (z. B. Sensor TRL)
Der Netzanschluss erfolgt an den Klemmen:
19 = Nullleiter N
20 = Leiter L
12 = Erdungsklemme
Elektrostatische Entladung kann zur Schädigung
elektronischer Bauteile führen!
Berührungsgefährliche Spannungen!
